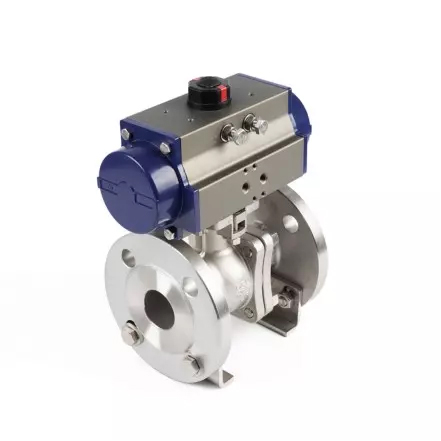

Pneumatic Flange Ball Valve

- วาล์วบอลแบบ Full Port สแตนเลสหรือคาร์บอนสตีล พร้อมหน้าแปลน
- ขนาด: 1/2” ถึง 8” (หน้าแปลนมาตรฐาน PN16 GB)
- อุปกรณ์ป้องกันไฟฟ้าสถิต (Antistatic Device)
- ก้านวาล์วแบบป้องกันการหลุด (Blowout-proof Stem)
- แรงดันใช้งาน: PN 16
- อุณหภูมิการใช้งาน: ขึ้นอยู่กับวัสดุโอริง
- ผ่านการทดสอบ Fire Safe ตามมาตรฐาน API 607
- ใช้แหวน Belleville และระบบซีลแบบปรับตั้งได้ เหมาะสำหรับงาน High Cycle
- การตรวจสอบและทดสอบ: ตามมาตรฐาน GB/T 13927

ติดต่อเราง่ายๆผ่าน Line Official

Categories: Ball Valve, Control Valve, Flange Tag: Flanged

แชร์ให้เพื่อนของคุณ

FlowX Ball Valve

Introduction

วาล์วบอลหน้าแปลน ANSI พร้อมหัวขับลมจาก FLOWX ถูกออกแบบมาเพื่อรองรับงานควบคุมของไหลในระบบอุตสาหกรรมที่ต้องการความทนทานสูง ความปลอดภัย และการตอบสนองที่รวดเร็ว หัวขับลมให้แรงบิดสูง เปิด–ปิดได้รวดเร็ว และรองรับการทำงานต่อเนื่อง เหมาะสำหรับระบบอัตโนมัติที่ต้องการความเสถียรและความแม่นยำ ตัววาล์วใช้มาตรฐานหน้าแปลน ANSI Class 150/300 (ตามรุ่น) เพื่อรองรับแรงดันและอุณหภูมิที่หลากหลาย โครงสร้างสแตนเลสหรือคาร์บอนสตีล (ขึ้นอยู่กับรุ่น) ให้ความแข็งแรงและทนต่อการกัดกร่อน เหมาะสำหรับงานเคมี ปิโตรเคมี ระบบน้ำ ระบบไอน้ำ และงานกระบวนการผลิตทั่วไป ด้วยการออกแบบที่รองรับการติดตั้งหัวขับตามมาตรฐาน ISO วาล์วรุ่นนี้ติดตั้งง่าย มั่นคง และให้ความเข้ากันได้สูงกับหัวขับลมหลายประเภท พร้อมซีลคุณภาพสูงเพื่อป้องกันการรั่วซึมและยืดอายุการใช้งาน วาล์วบอลหน้าแปลน ANSI พร้อมหัวขับลมจึงเป็นตัวเลือกที่เหมาะสำหรับงานควบคุมทิศทางการไหลในระบบท่ออุตสาหกรรมที่ต้องการความเชื่อถือสูง ความปลอดภัย และประสิทธิภาพในการทำงานอย่างต่อเนื่อง

Dimensions

flowx pneumatic flange ball valve

Size		D	D1	D2	L	n-Фh	T	f	SR			DA
DN	In.	D	D1	D2	L	n-Фh	T	f	H	L1	WT (kg)	H	L1	WT (kg)
15	½	95	65	45	130	4-(1)14	16	2	151.5	162	4.3	140.5	139.5	3.5
20	¾	105	75	58	130	4-(1)14	18	2	172	207	6.3	155.5	162	4.7
25	1	11 5	85	68	140	4-(1)14	18	2	180	207	7.2	163.5	162	5.6
32	1¼	140	100	78	165	4-(1)1 8	18	2	188	207	8.8	171.5	162	7.2
40	1½	150	110	88	165	4-(1)1 8	18	2	209.5	237.5	11.7	198	207	9.9
50	2	165	125	102	203	4-(1)18	20	2	229.5	271.5	16.1	216.5	237.5	12.9
65	2½	185	145	122	222	8(4)-(1)18	18	2	285.5	328	23.3	255.5	271.5	19.3
80	3	200	160	138	241	8-(1)1 8	20	2	307.5	366	28.9	295.5	328	24.9
100	4	220	180	158	305	8-(1)1 8	22	2	353	428	43.2	330.5	366	33.1
125	5	250	210	188	356	8-<D18	24	2	401	430	59.9	385	428	52.9
