    alldismo coltd

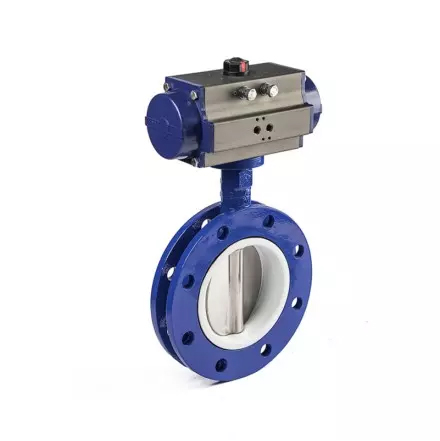

    Pneumatic U Type Butterfly Valve

      • ช่วงขนาด: DN25–DN350
      • ประเภทการขับ: ขับลม, ขับไฟฟ้า, คันโยกมือ, วอร์มเกียร์
      • ความดันใช้งาน: PN2, PN1.0, PN1.6
      • อุณหภูมิการทำงาน: –15°C ถึง 85°C, –25°C ถึง 150°C, –25°C ถึง 200°C
      • วัสดุซีล: EPDM, PTFE
      • วัสดุแผ่นวาล์ว: WCB, สแตนเลส 304, สแตนเลส 316, แผ่นขัดเงา
      • วัสดุตัวเรือน: เหล็กเหนียว (Ductile Iron)
      • ของไหลที่เหมาะสม: กรดเข้มข้น, ด่างเข้มข้น, อาหารสัตว์
      • มาตรฐานการเชื่อมต่อ: PN10/PN16, ANSI150, DIN16, JIS10K/16K

    หรือ ติดต่อเราได้ง่ายๆผ่าน Line Official

    แชร์ให้เพื่อนของคุณ

    หมวดหมู่: , , ป้ายกำกับ:

    Introduction

    วาล์วผีเสื้อ U-Type แบบขับลมจาก FLOWX ถูกออกแบบมาเพื่อรองรับงานควบคุมการไหลที่ต้องการความรวดเร็ว แม่นยำ และเชื่อถือได้ในทุกสภาวะการทำงาน โครงสร้างของวาล์วมีความแข็งแรง ใช้งานง่าย และรองรับการทำงานร่วมกับชุดขับลมทุกประเภท เหมาะสำหรับระบบอัตโนมัติในโรงงานอุตสาหกรรม เช่น ระบบน้ำ สารเคมี อากาศ และงานควบคุมของไหลทั่วไป ก้านวาล์วถูกออกแบบให้ซีลไม่เสียรูปง่าย ลดปัญหาการรั่วซึม พร้อมโครงสร้างรองรับที่มั่นคง ทำให้วาล์วทำงานได้เสถียรในระยะยาว ใช้ซีลยางในปริมาณที่เหมาะสม ลดการขยายตัวของวัสดุ และควบคุมแรงบิดได้ง่ายขึ้น โครงสร้างก้านวาล์วแบบสองชิ้น ไม่มีหมุดยึด ทำให้ตัววาล์วมีความกะทัดรัด ถอดประกอบง่าย และบำรุงรักษาสะดวก แผ่นวาล์วมีระบบจัดศูนย์อัตโนมัติ ทำให้การปิดผนึกแนบสนิททุกครั้ง  เบาะวาล์วแบบ Phenolic Back Seat แข็งแรง ไม่หลุดง่าย ทนแรงดึงสูง ป้องกันการรั่ว และสามารถเปลี่ยนได้ง่ายเมื่อถึงรอบบำรุงรักษา





    Main Specification

    Nominal Size Operated Type Work Pressure Work Temperature Seal Material Disc Material Body Material Medim Connection Standard
    DN25

    ↓

    350

    		 Pneumatic Actuato

    Electric Actuator

    Manual Hand Lever

    Worm Gear



    		 PN2

    PN1.0

    PN1.6

    		 -15-85°C

    -25-150°C

    -15-85°C

    -25-200°C

    		 EPDM

    PTFE

    		 WCB

    SS304

    SS316

    Polishing Plate

    		 Ductile Iron Strong Acid

    Strong Alkali

    Fodder

    		 PN10/PN16

    ANSI150

    DIN16

    JIS10K/16K



    FlowX Butterfly Valve

    Dimensions

    Pneumatic U Type Butterfly Valve

    Size CLASS150 JIS 10K PN10 PN16 A B ФD L H L1 C WT (kg)
    DN NPS D1 N-Фd1 D1 N-Фd1 D1 N-Фd1 D1 N-Фd1
    50 2" 120.6 4-Ф19.1 120 4-Ф19 125 4-Ф19 125 4-Ф19 161 83 52.9 42 333.5 139.5 71 -
    65 2½" 139.7 4-Ф19.1 140 4-Ф19 145 4-Ф19 145 4-Ф19 175 93 64.5 45 368.5 162 80.5 -
    80 3" 152.4 4-Ф19.1 150 8-Ф19 160 8-Ф19 160 8-Ф19 181 95 78.8 46 376.5 162 80.5 -
    100 4" 190.5 8-Ф19.1 175 8-Ф19 180 8-Ф19 180 8-Ф19 200 114 104 52 431 207 95 -
    125 5" 215.9 8-Ф22.4 210 8-Ф23 210 8-Ф19 210 8-Ф19 213 127 123.3 55 468.5 237.5 106 -
    150 6" 241.3 8-Ф22.4 240 8-Ф23 240 8-Ф23 240 8-Ф23 226 139 155.1 56 542.5 271.5 123 -
    200 8" 298.5 8-Ф22.4 290 12-Ф23 295 8-Ф23 295 12-Ф23 260 175 202.5 61 606.5 328 137 -
    250 10" 361.9 12-Ф22.4 355 12-Ф25 350 12-Ф23 355 12-Ф28 292 203 250.5 66 678.5 366 148 -
    300 12" 431.8 12-Ф22.4 400 16-Ф25 400 12-Ф23 410 12-Ф28 337 242 301.5 77 785 428 164 -
    350 14" 476 12-Ф28.5 445 16-Ф25 460 16-Ф23 470 16-Ф28 368 267 333.3 77 857 430 186.5

    Pneumatic U Type Butterfly Valve จาก 5 รีวิว

    1. คุณพิมพ์ชนก (ฝ่ายจัดซื้อ) –

      เหมาะกับงานที่ต้องการความทนทานระยะยาว ใช้มาหลายเดือนยังดีอยู่ค่ะ

    2. คุณกิตติพงษ์ (Maintenance) –

      เหมาะกับงานโรงงานที่ต้องการความเสถียร ใช้มาหลายอาทิตย์ยังนิ่งดีครับ

    3. คุณณัฐวุฒิ (วิศวกรโครงการ) –

      ใช้กับงานซ่อมเครื่องจักรที่หน้างาน ลูกค้าพอใจในผลลัพธ์มากค่ะ ใช้งานหน้างานจริงต่อเนื่องหลายชั่วโมงต่อวัน ยังไม่เจออาการรวนหรือหลุดค่าเลย ถือว่าทำได้ดีมากสำหรับงานโรงงานครับ ซื้อซ้ำเพราะทีมช่างในโรงงานบอกว่าทำงานง่ายและทนดีครับ

    4. คุณสุเมธ (วิศวกรไฟฟ้า) –

      ใช้ในงานติดตั้งระบบใหม่ ลูกค้าปลายทางพอใจมากครับ ซื้อซ้ำเพราะทีมช่างในโรงงานบอกว่าทำงานง่ายและทนดีครับ

    5. คุณวศิน (วิศวกรเครื่องกล) –

      สั่งไปใช้กับทีมช่างภายในโรงงาน ทุกคนบอกว่าทำงานง่ายขึ้นครับ
