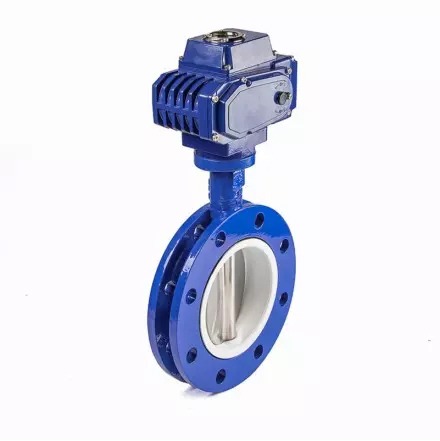

    Electric U Type Butterfly Valve

      • โครงสร้างเรียบง่าย ราคาคุ้มค่า และเปลี่ยนอะไหล่ได้ง่าย
      • ซีลก้านวาล์วไม่เสียรูปง่าย ลดปัญหาการรั่วซึม
      • ใช้ซีลยางในปริมาณที่เหมาะสม ควบคุมแรงบิดได้ดี
      • ก้านวาล์วแบบสองชิ้น ไม่มีหมุดยึด ถอดประกอบง่าย
      • แผ่นวาล์วมีระบบจัดศูนย์อัตโนมัติ ปิดผนึกแนบสนิท
      • เบาะวาล์วแบบ Phenolic แข็งแรง ไม่หลุดง่าย ทนแรงดึงสูง
      • ผิวเคลือบ Polyester สี RAL9006 ความหนา 100 ไมครอน
      • ระยะหน้าแปลนตามมาตรฐาน EN558-1
      • รองรับหน้าแปลน DN40–DN300 (PN10/16, ANSI150, BS10 TABLE D/E, JIS 10K/16K)
      • ขนาด DN350–DN600 รองรับ PN10 หรือ ANSI150 BS10 TABLE D/E

    หรือ ติดต่อเราได้ง่ายๆผ่าน Line Official

    แชร์ให้เพื่อนของคุณ

    หมวดหมู่: , , ป้ายกำกับ:

    Introduction

    วาล์วผีเสื้อ U-Type แบบขับไฟฟ้าจาก FLOWX ถูกออกแบบด้วยโครงสร้างที่เรียบง่าย แข็งแรง และมีความเข้ากันได้สูงกับระบบท่อหลากหลายประเภท จุดเด่นของวาล์วรุ่นนี้คือการบำรุงรักษาง่าย ความเสถียรสูง และราคาที่คุ้มค่า เหมาะสำหรับงานควบคุมของไหลในโรงงานอุตสาหกรรม เช่น น้ำ สารเคมี อากาศ และงานระบบทั่วไป ด้วยการออกแบบแกนวาล์วที่ไม่เสียรูปง่าย ช่วยลดปัญหาการรั่วซึมบริเวณก้านวาล์ว พร้อมระบบรองรับที่มั่นคง ทำให้วาล์วทำงานได้อย่างเสถียรในระยะยาว นอกจากนี้ยังใช้ซีลยางในปริมาณที่เหมาะสม ลดการขยายตัวของวัสดุ และควบคุมแรงบิดได้ง่ายขึ้น โครงสร้างก้านวาล์วแบบสองชิ้น (Two-piece Stem) ไม่มีการยึดด้วยหมุด ทำให้ตัววาล์วมีความกะทัดรัด ถอดประกอบง่าย และบำรุงรักษาสะดวก แผ่นวาล์วมีระบบจัดศูนย์อัตโนมัติ ทำให้การปิดผนึกแนบสนิททุกครั้ง เบาะวาล์วแบบ Phenolic Back Seat มีความแข็งแรง ไม่หลุดง่าย ทนแรงดึงสูง ป้องกันการรั่ว และสามารถเปลี่ยนได้ง่ายเมื่อถึงรอบบำรุงรักษา



    Main Specification

    Nominal Size Operated Type Work Pressure Work Temperature Seal Material Disc Material Body Material Medim Connection Standard
    DN25

    ↓

    350

    		 Pneumatic Actuato

    Electric Actuator

    Manual Hand Lever

    Worm Gear



    		 PN2

    PN1.0

    PN1.6

    		 -15-85°C

    -25-150°C

    -15-85°C

    -25-200°C

    		 EPDM

    PTFE

    		 WCB

    SS304

    SS316

    Polishing Plate

    		 Ductile Iron Strong Acid

    Strong Alkali

    Fodder

    		 PN10/PN16

    ANSI150

    DIN16

    JIS10K/16K



    FlowX Butterfly Valve

    Dimensions

    Electric U Type Butterfly Valve

    Size CLASS150 JIS 10K PN10 PN16 A B ФD L H L1 C WT (kg)
    DN NPS D1 N-Фd1 D1 N-Фd1 D1 N-Фd1 D1 N-Фd1
    50 2" 120.6 4-Ф19.1 120 4-Ф19 125 4-Ф19 125 4-Ф19 161 83 52.9 42 381.5 165 140.5 -
    65 2½" 139.7 4-Ф19.1 140 4-Ф19 145 4-Ф19 145 4-Ф19 175 93 64.5 45 405.5 165 140.5 -
    80 3" 152.4 4-Ф19.1 150 8-Ф19 160 8-Ф19 160 8-Ф19 181 95 78.8 46 413.5 165 140.5 -
    100 4" 190.5 8-Ф19.1 175 8-Ф19 180 8-Ф19 180 8-Ф19 200 114 104 52 482.5 211.5 154 -
    125 5" 215.9 8-Ф22.4 210 8-Ф23 210 8-Ф19 210 8-Ф19 213 127 123.3 55 508.5 211.5 154 -
    150 6" 241.3 8-Ф22.4 240 8-Ф23 240 8-Ф23 240 8-Ф23 226 139 155.1 56 568 259 186 -
    200 8" 298.5 8-Ф22.4 290 12-Ф23 295 8-Ф23 295 12-Ф23 260 175 202.5 61 638 259 186 -
    250 10" 361.9 12-Ф22.4 355 12-Ф25 350 12-Ф23 355 12-Ф28 292 203 250.5 66 698 259 186 -
    300 12" 431.8 12-Ф22.4 400 16-Ф25 400 12-Ф23 410 12-Ф28 337 242 301.5 77 808.5 283.5 193 -
    350 14" 476 12-Ф28.5 445 16-Ф25 460 16-Ф23 470 16-Ф28 368 267 333.3 77 864.5 283.5 193 -
