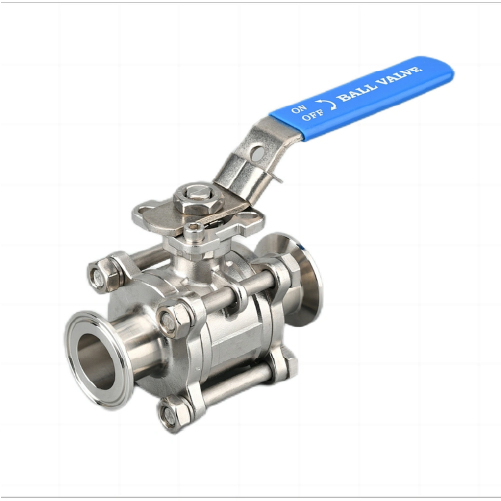

Sanitary Full Cavity Ball Valve
วาล์วบอลแบบฟูลแควิตี้สำหรับงานสุขอนามัย (Sanitary full cavity ball valves) เป็นวาล์วอเนกประสงค์ที่สามารถใช้งานได้แม้ในสภาวะที่ท้าทาย เหมาะอย่างยิ่งสำหรับการปิดกั้นของไหลหรือก๊าซอย่างปลอดภัยภายใต้แรงดันการทำงานสูง วาล์วบอลแบบฟูลแควิตี้สำหรับงานสุขอนามัยถูกใช้อย่างแพร่หลายในอุตสาหกรรมอาหาร เครื่องดื่ม เบียร์ ไวน์ ผลิตภัณฑ์นม เครื่องสำอาง ผลิตภัณฑ์ดูแลส่วนบุคคล ยา ชีวเภสัชกรรม และอุตสาหกรรมเซมิคอนดักเตอร์
ติดต่อเราง่ายๆผ่าน Line Official
แชร์ให้เพื่อนของคุณ
Features
-
- สามารถสลับใช้งานร่วมกับด้ามจับแบบแมนนวล แอคชูเอเตอร์ลม และแอคชูเอเตอร์ไฟฟ้าได้อย่างง่ายดาย
- ห้องวาล์วแบบฟูลแควิตี้ไร้จุดอับ ไม่กักเก็บของเหลว
- อัตราการไหลสูง
- ทางผ่านเต็มพื้นที่ (Full passage)
- แรงบิดต่ำ
- รองรับแรงดันการทำงานสูง
- รองรับอุณหภูมิสูง
- อายุการใช้งานยาวนาน
- ทางเข้าและทางออกสามารถสลับตำแหน่งได้ และรองรับการเชื่อมต่อทุกประเภท
- บำรุงรักษาง่าย ประหยัดค่าใช้จ่าย ไม่ต้องใช้เครื่องมือเฉพาะทาง
Technical Parameters
| Size | 1/2″ ~6″, DN10 ~ DN150 | |
| Temperature | Working temperature | PTFE, -20 ~ 150°C, -4 ~302°F Other materials are available upon request |
| Sterilization temperature | 200°C, 392°F, Max. 20 min | |
| Working pressure | 1/2″ ~2 1/2″, DN10 ~ DN65 |
vacuum to16bar,232psi |
| 3″ ~4″, DN80 ~ DN100 | vacuum to 8bar, 116psi | |
| 5″ ~6″, DN125 ~ DN150 | vacuum to 6bar,87psi | |
| Surface finish | Internal Ra≤16µin, 0.4µm | |
| Pipe joint standard | DIN, SMS, BS / RJT, 3A, ISO / IDF | |
| Connection type | welded, clamped, threaded, flanged,or others upon request | |
Materials
-
- Medium wetted steel parts EN 1.4301 (AISI 304) or EN 1.4404 & EN 1.4435(AISI 316L)
- Other St. St. Parts EN 1.4301 (AISI 304)
-
Medium wetted gasket PTFE, EPDM
-
Other gasket PTFE, NBR
Options
-
- แอคชูเอเตอร์ลมแบบสปริงรีเทิร์น สเตนเลส แนวตั้ง (Single‑acting pneumatic SS vertical actuator)
- แอคชูเอเตอร์ลมแบบดับเบิลแอคติ้ง สเตนเลส แนวตั้ง (Double‑acting pneumatic SS vertical actuator)
- แอคชูเอเตอร์ลมแบบสปริงรีเทิร์น อะลูมิเนียม แนวนอน (Single‑acting pneumatic horizontal aluminum actuator)
- แอคชูเอเตอร์ลมแบบดับเบิลแอคติ้ง อะลูมิเนียม แนวนอน (Double‑acting pneumatic horizontal aluminum actuator)
- แอคชูเอเตอร์ไฟฟ้า (Electric actuator)
- เซนเซอร์ตำแหน่งแบบอุปนัย (Inductive position sensors)
- ชุดควบคุม C‑TOP (C‑TOP control unit)
- โพซิชันเนอร์ (Positioner)
- ด้ามจับแบบแมนนวล (Manual handle)
Datasheet

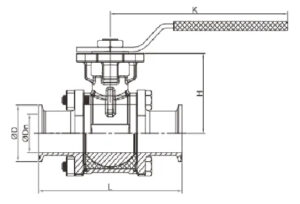

| Model no | Size | Do | Dn | D | L | H | K |
| SY-BLVN21022004E10050 | 1/2″ | 12.7 | 9.4 | 25.4 | 89 | 38 | 130 |
| SY-BLVN21022004E10075 | 3/4″ | 19.05 | 15.8 | 25.4 | 101 | 42.5 | 130 |
| SY-BLVN21022004E10100 | 1″ | 25.4 | 22.1 | 50.5 | 114 | 52.5 | 165 |
| SY-BLVN21022004E10125 | 1 1/4″ | 31.8 | 28.5 | 50.5 | 124 | 58.5 | 165 |
| SY-BLVN21022004E10150 | 1 1/2″ | 38.1 | 34.8 | 50.5 | 140 | 73 | 215 |
| SY-BLVN21022004E10200 | 2″ | 50.8 | 47.5 | 64 | 156 | 78.5 | 215 |
| SY-BLVN21022004E10250 | 2 1/2″ | 63.5 | 60.2 | 77.5 | 197 | 95 | 215 |
| SY-BLVN21022004E10300 | 3″ | 76.2 | 72.9 | 91 | 229 | 111 | 320 |
| SY-BLVN21022004E10350 | 3 1/2″ | 88.9 | 84.9 | 106 | 229 | 111 | 320 |
| SY-BLVN21022004E10400 | 4″ | 101.6 | 97.4 | 119 | 241 | 122.5 | 320 |
| SY-BLVN21022004E10500 | 5″ | 127 | 121.4 | 145 | 300 | 170 | 500 |
| SY-BLVN21022004E10600 | 6″ | 152.4 | 146.8 | 167 | 320 | 186 | 500 |
| SY-BLVN21022004E20010 | DN10 | 12/13 | 9/10 | 34 | 89 | 38 | 130 |
| SY-BLVN21022004E20015 | DN15 | 18/19 | 15/16 | 34 | 101 | 42.5 | 130 |
| SY-BLVN21022004E20020 | DN20 | 22/23 | 19/20 | 34 | 101 | 42.5 | 130 |
| SY-BLVN21022004E20025 | DN25 | 28/29 | 25/26 | 50.5 | 114 | 52.5 | 165 |
| SY-BLVN21022004E20032 | DN32 | 34/35 | 31/32 | 50.5 | 122 | 58.5 | 165 |
| SY-BLVN21022004E20040 | DN40 | 40/41 | 37/38 | 50.5 | 140 | 73 | 215 |
| SY-BLVN21022004E20050 | DN50 | 52/53 | 49/50 | 64 | 156 | 78.5 | 215 |
| SY-BLVN21022004E20065 | DN65 | 70 | 66 | 91 | 197 | 95 | 215 |
| SY-BLVN21022004E20080 | DN80 | 85 | 81 | 106 | 229 | 111 | 320 |
| SY-BLVN21022004E20100 | DN100 | 104 | 100 | 119 | 241 | 122.5 | 320 |
| SY-BLVN21022004E20125 | DN125 | 129 | 125 | 145 | 300 | 170 | 500 |
| SY-BLVN21022004E20150 | DN150 | 154 | 150 | 167 | 320 | 186 | 500 |

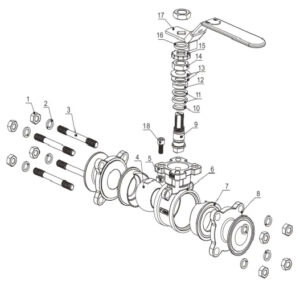

Parts List
| No. | Description | Quantity |
| 01 | nut | 8 |
| 02 | spring washer | 8 |
| 03 | bolt | 4 |
| 04 | ball | 1 |
| 05 | nut | 1 |
| 06 | valve body | 1 |
| 07 | valve seat | 2 |
| 08 | flange | 2 |
| 09 | valve shaft | 1 |
| 10 | washer gasket | 1 |
| 11 | V-seal assembly | 2 |
| 12 | gasket | 1 |
| 13 | spring washer | 2 |
| 14 | nut | 2 |
| 16 | gasket | 1 |
| 17 | handle | 1 |
| 18 | nut | 1 |
