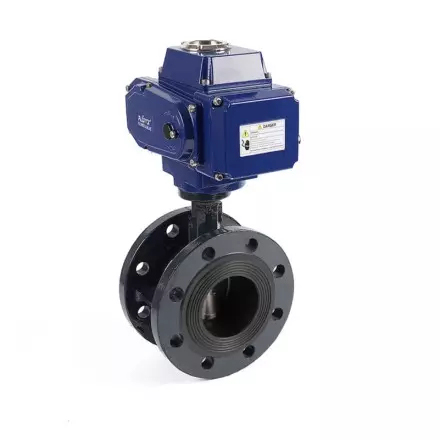

Electric Flanged Butterfly Valve
-
- ช่วงขนาด: DN25–DN1200
- ประเภทการขับ: ขับลม, ขับไฟฟ้า, คันโยกมือ, วอร์มเกียร์
- ความดันใช้งาน: PN6, PN10, PN16
- อุณหภูมิการทำงาน: –15°C ถึง 85°C, –25°C ถึง 150°C, –15°C ถึง 85°C, –25°C ถึง 200°C
- วัสดุซีล: EPDM, PTFE, NBR, VITON
- วัสดุแผ่นวาล์ว: สแตนเลส 304/316, อลูมิเนียมบรอนซ์, ไนลอน, เหล็กเหนียว, 2205, 2507, 1.4529
- วัสดุตัวเรือน: เหล็กเหนียว, สแตนเลส 304/316, WCB, อลูมิเนียมอัลลอย, 2205, 2507, 1.4529
- ของไหลที่เหมาะสม: น้ำ, น้ำมัน, ก๊าซ, ผง, FGDD
- มาตรฐานการเชื่อมต่อ: PN10/PN16, ANSI150, DIN16, JIS10K/16K
ติดต่อเราง่ายๆผ่าน Line Official
แชร์ให้เพื่อนของคุณ
Introduction
วาล์วผีเสื้อแบบหน้าแปลน (Flanged Type) ขับไฟฟ้าจาก FLOWX ถูกออกแบบมาเพื่อรองรับงานควบคุมการไหลในระบบท่อที่ต้องการความแข็งแรง ความเสถียร และความปลอดภัยสูง โครงสร้างแบบหน้าแปลนช่วยให้ยึดติดกับระบบท่อได้อย่างมั่นคง ลดการสั่นสะเทือน และเพิ่มความแน่นหนาของการซีล เหมาะสำหรับงานที่ต้องการความเชื่อถือได้สูง เช่น ระบบน้ำ ระบบลม ระบบสารเคมีเบา และงานอุตสาหกรรมทั่วไป การขับเคลื่อนด้วยมอเตอร์ไฟฟ้าช่วยให้วาล์วสามารถควบคุมตำแหน่งได้อย่างแม่นยำ รองรับทั้งงานเปิด–ปิดแบบ On/Off และงานควบคุมแบบปรับตำแหน่ง (Modulating) ทำให้เหมาะสำหรับกระบวนการที่ต้องการความละเอียดและความเสถียรในการควบคุมการไหล วาล์วตอบสนองได้สม่ำเสมอ ใช้งานได้ต่อเนื่อง และรองรับระบบอัตโนมัติในโรงงานได้อย่างมีประสิทธิภาพ โครงสร้างภายในถูกออกแบบให้ซีลแน่น ลดการรั่วซึมแม้ใช้งานในแรงดันหรืออุณหภูมิที่หลากหลาย วัสดุที่ใช้ผลิตมีความทนทานต่อการกัดกร่อนและการเสื่อมสภาพ ทำให้วาล์วสามารถใช้งานได้ดีในระบบน้ำ น้ำมัน อากาศ สารเคมีเบา ผง และของไหลทั่วไป เหมาะสำหรับโรงงานที่ต้องการความปลอดภัยสูง ความทนทาน และความคุ้มค่าในระยะยาว
Main Specification
| Nominal Size | Operated Type | Work Pressure | Work Temperature | Seal Material | Disc Material | Body Material | Medim | Connection Standard |
| DN25
↓ 1200 |
Pneumatic Actuator
Electric Actuator Manual Hand Lever Worm Gear |
PN6
PN10 PN16 |
-15-85°C
-25-150°C -15-85°C -25-200°C |
EPDM
PTFE NBR VITON |
SS304/SS316
Aluminum Bronze Nylon Ductile Iron 2205 2507 1.4529 |
Ductile Iron
SS304/SS316 WCB Aluminium Alloy 2205 2507 1.4529 |
Water
Oil Gas Powder FGDD |
PN10/PN16
ANSI150 DIN16 JIS10K/16K |
FlowX Butterfly Valve
Dimensions
| Size | CLASS150 | JIS 10K | PN10 | PN16 | A | B | L | ФD | H | L1 | C | WT (kg) | |||||
| DN | NPS | D1 | N-Фd1 | D1 | N-Фd1 | D1 | N-Фd1 | D1 | N-Фd1 | ||||||||
| 50 | 2″ | 120.6 | 4-Ф19.1 | 120 | 4-Ф19 | 125 | 4-Ф19 | 125 | 4-Ф19 | 118 | 75 | 108 | 52.9 | 330.5 | 165 | 140.5 | 8.3 |
| 65 | 2½” | 139.7 | 4-Ф19.1 | 140 | 4-Ф19 | 145 | 4-Ф19 | 145 | 4-Ф19 | 130 | 93 | 112 | 64.5 | 360.5 | 165 | 140.5 | 11.1 |
| 80 | 3″ | 152.4 | 4-Ф19.1 | 150 | 8-Ф19 | 160 | 8-Ф19 | 160 | 8-Ф19 | 145 | 100 | 114 | 78.8 | 382.5 | 165 | 140.5 | 11.5 |
| 100 | 4″ | 190.5 | 8-Ф19.1 | 175 | 8-Ф19 | 180 | 8-Ф19 | 180 | 8-Ф19 | 155 | 114 | 127 | 104 | 437.5 | 211.5 | 154 | 15.5 |
| 125 | 5″ | 215.9 | 8-Ф22.5 | 210 | 8-Ф23 | 210 | 8-Ф23 | 210 | 8-Ф23 | 170 | 125 | 140 | 123.3 | 463.5 | 211.5 | 154 | 20.4 |
| 150 | 6″ | 241.3 | 8-Ф22.5 | 240 | 8-Ф23 | 240 | 8-Ф23 | 240 | 8-Ф23 | 190 | 143 | 140 | 155.1 | 536 | 259 | 186 | 25.7 |
| 200 | 8″ | 298.5 | 8-Ф22.5 | 290 | 12-Ф23 | 295 | 8-Ф23 | 295 | 12-Ф23 | 205 | 170 | 152 | 202.5 | 578 | 259 | 186 | 34.5 |
| 250 | 10″ | 361.9 | 12-Ф25.5 | 355 | 12-Ф25 | 350 | 12-Ф23 | 355 | 12-Ф28 | 235 | 198 | 165 | 250.5 | 636 | 259 | 186 | 48.5 |
| 300 | 12″ | 431.8 | 12-Ф25.5 | 400 | 16-Ф25 | 400 | 12-Ф23 | 410 | 12-Ф28 | 280 | 223 | 178 | 301.5 | 732.5 | 283.5 | 193 | 67.3 |
| 350 | 14″ | 476.5 | 12-Ф28.5 | 455 | 16-Ф25 | 460 | 16-Ф23 | 470 | 16-Ф28 | 328 | 250 | 190 | 333.3 | 807.5 | 289.5 | 193 | 94.5 |
