    Home » Products » Manual Valve » FlowX » Manual Lug Style Butterfly Valve

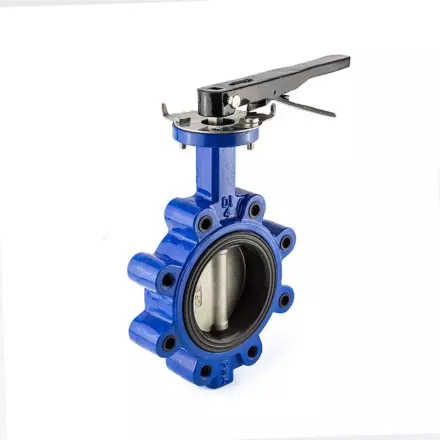

    blue butterfly valve with a lever handle on top mounted on a circular flange with bolt holes showing the internal disc ready to regulate flow alldismo coltd



    Manual Lug Style Butterfly Valve

      • ช่วงขนาด: DN50–DN1200
      • ประเภทการขับ: ขับลม, ขับไฟฟ้า, คันโยกมือ, วอร์มเกียร์
      • ความดันใช้งาน: PN25
      • อุณหภูมิการทำงาน: –15°C ถึง 85°C, –25°C ถึง 150°C, –15°C ถึง 85°C, –25°C ถึง 200°C
      • วัสดุซีล: EPDM, PTFE, NBR, VITON
      • วัสดุแผ่นวาล์ว: สแตนเลส 304/316, ไนลอน, เหล็กเหนียว, 2205, 2507, 1.4529
      • วัสดุตัวเรือน: เหล็กเหนียว, สแตนเลส 304/316, WCB, อลูมิเนียมอัลลอย, 2205/2507, 1.4529
      • ของไหลที่เหมาะสม: น้ำ, น้ำมัน, ก๊าซ, ผง, FGDD
      • มาตรฐานการเชื่อมต่อ: PN10/PN16, ANSI150, DIN16, JIS10K/16K

    หรือ ติดต่อเราได้ง่ายๆผ่าน Line Official

    แชร์ให้เพื่อนของคุณ

    หมวดหมู่: ป้ายกำกับ:

    Introduction

    วาล์วผีเสื้อแบบ Lug Style จาก FLOWX ถูกออกแบบมาเพื่อรองรับงานควบคุมการไหลในระบบท่อที่ต้องการทั้งความแข็งแรง ความปลอดภัย และความยืดหยุ่นสูงในการติดตั้ง โครงสร้างแบบหูยึด (Lug Type) ช่วยให้สามารถติดตั้งเข้ากับหน้าแปลนได้ทั้งสองด้านอย่างมั่นคง และยังรองรับการถอดท่อด้านใดด้านหนึ่งออกได้โดยไม่จำเป็นต้องปิดระบบทั้งหมด ทำให้เหมาะอย่างยิ่งสำหรับงานซ่อมบำรุงที่ต้องการความต่อเนื่องของกระบวนการผลิต ลด Downtime และเพิ่มความปลอดภัยให้กับผู้ปฏิบัติงาน ตัววาล์วควบคุมด้วยคันโยกหรือมือหมุน ให้การเปิด–ปิดที่ง่าย ลื่นไหล และแม่นยำ โครงสร้างภายในถูกออกแบบให้ซีลแน่น ลดการรั่วซึมแม้ใช้งานต่อเนื่องเป็นเวลานาน พร้อมรองรับแรงดันและแรงสั่นสะเทือนจากระบบท่อในโรงงานอุตสาหกรรมได้ดี วัสดุที่ใช้ผลิตมีความทนทานต่อการกัดกร่อนและการเสื่อมสภาพ ทำให้วาล์วสามารถใช้งานได้อย่างมีประสิทธิภาพในสภาพแวดล้อมที่หลากหลาย ทั้งระบบน้ำ ระบบอากาศ สารเคมีเบา และของไหลทั่วไป ด้วยความแข็งแรงของตัวเรือนและความยืดหยุ่นในการติดตั้ง วาล์วผีเสื้อแบบ Lug Style จึงเป็นตัวเลือกที่เหมาะสำหรับโรงงานที่ต้องการความปลอดภัยสูง การบำรุงรักษาง่าย และความคุ้มค่าในระยะยาว ทั้งในงานควบคุมการไหลทั่วไปและงานที่ต้องการความเสถียรของระบบเป็นพิเศษ



    Main Specification

    Nominal Size Operated Type Work Pressure Work Temperature Seal Material Disc Material Body Material Medim Connection Standard
    DN25

    ↓

    1200

    		 Pneumatic Actuator

    Electric Actuator

    Manual Hand Lever



    		 PN25 -15-85°C

    -25-150°C

    -15-85°C

    -25-200°C

    		 EPDM

    PTFE

    NBR

    VITON

    		 SS304/SS316

    Nylon

    Ductile lron

    2205

    2507

    1.4529

    		 Ductile Iron

    SS304/SS316

    WCB

    Aluminium Alloy

    2205

    2507

    1.4529

    		 Water

    Oil

    Gas

    Powder

    FGDD

    		 PN10/PN16

    ANSI150

    DIN16

    JIS10K/16K



    FlowX Butterfly Valve

    Dimensions

    Size CLASS150 PN10 PN16 A B L ФD H C WT (kg)
    DN NPS D1 N-M D1 N-M D1 N-M
    50 2" 120.6 4-5/8 125 4-M16 125 4-M16 140 80 42 53 288 213 -
    65 2½" 139.7 4-5/8 145 4-M16 145 4-M16 150 89 44.7 65 307 213 -
    80 3" 152.4 4-5/8 160 8-M16 160 8-M16 158 95 46 79 321 213 -
    100 4" 190.5 8-5/8 180 8-M16 180 8-M16 175 114 52 104 378 277 -
    125 5" 215.9 8-3/4 210 8-M16 210 8-M16 190 127 54.4 123.3 406 277 -
    150 6" 241.3 8-3/4 240 8-M20 240 8-M20 211 139 55.8 155.1 439 277 -
    200 8" 298.5 8-3/4 295 12-M20 295 12-M20 235 175 60.6 202.5 - - -
    250 10" 361.9 12-7/8 350 12-M24 355 12-M24 265 203 65.5 250.5 - - -
    300 12" 431.8 12-7/8 400 16-M20 410 16-M24 305 242 76.9 301.5 - - -
