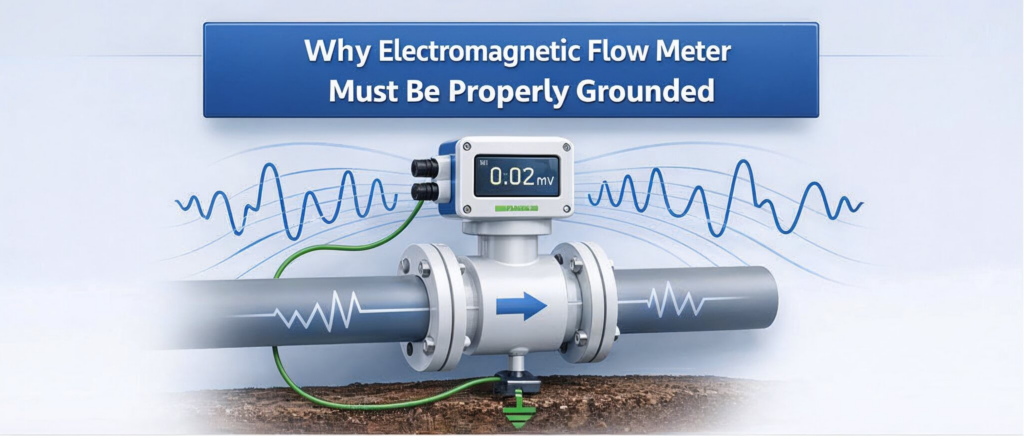

ทำไมเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าต้องกราวด์อย่างถูกต้อง? ความจริงที่หลายคนมองข้าม แต่สำคัญต่อความแม่นยำของการวัด ในระบบอุตสาหกรรม ไม่ว่าจะเป็นอาหาร เครื่องดื่ม เคมี หรือบำบัดน้ำเสีย เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า (Electromagnetic Flow Meter) ถือเป็นหนึ่งในอุปกรณ์ที่ให้ความแม่นยำสูงและดูแลรักษาง่าย แต่มีเงื่อนไขสำคัญอย่างหนึ่งที่ไม่สามารถละเลยได้เลย นั่นคือ การกราวด์ (Grounding) หลายครั้งปัญหาค่าการวัดไม่นิ่ง สัญญาณแกว่ง หรือ Flowmeter ทำงานผิดปกติ มักไม่ได้เกิดจากตัวเครื่อง แต่เกิดจาก “การกราวด์ไม่ถูกต้อง” นั่นเอง

วันนี้เราจะพาคุณมาดูว่าเหตุใดการกราวด์จึงสำคัญ และต้องทำอย่างไรให้ถูกต้องตามหลักวิศวกรรม

สัญญาณเอาต์พุตมีขนาดเล็กมาก จึงไวต่อสัญญาณรบกวน

สัญญาณที่ Electromagnetic Flowmeter ตรวจจับได้มีเพียง ไม่กี่มิลลิโวลต์ เท่านั้น ซึ่งถือว่าเล็กมากเมื่อเทียบกับสัญญาณรบกวนในโรงงาน เช่น

• มอเตอร์
• ปั๊ม
• อินเวอร์เตอร์
• ระบบไฟฟ้ากำลัง

เพื่อให้เครื่องสามารถแยก “สัญญาณจริง” ออกจาก “สัญญาณรบกวน” ได้ ศักย์ศูนย์ (Zero Potential) ของวงจรอินพุตต้องเท่ากับศักย์กราวด์ของระบบ

• หากกราวด์ไม่ดี → สัญญาณรบกวนจะเข้ามาแทรกทันที
• ผลลัพธ์คือ: ค่าการวัดไม่นิ่ง วัดไม่ได้ หรือ Error

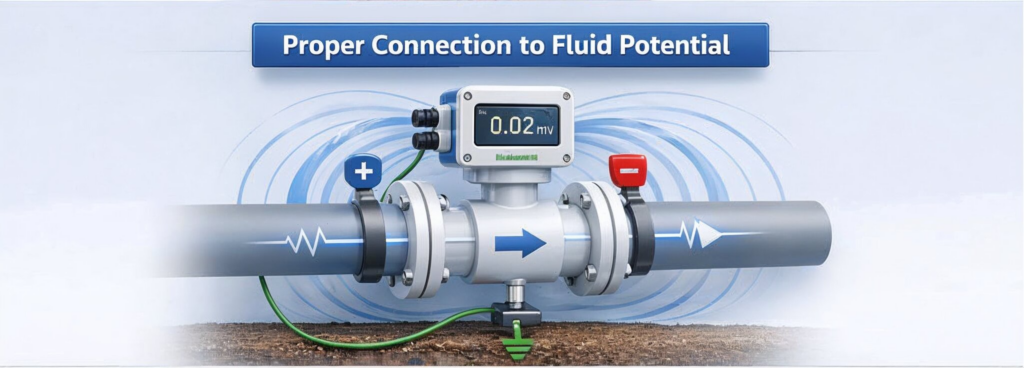

เซ็นเซอร์ต้องเชื่อมต่อทางไฟฟ้ากับของไหลที่วัด

นี่ไม่ใช่แค่ข้อแนะนำ แต่เป็น เงื่อนไขที่จำเป็นต่อการทำงานของ Flowmeter
เมื่อของไหลเคลื่อนที่ผ่านสนามแม่เหล็ก จะเกิดแรงเคลื่อนไฟฟ้าเหนี่ยวนำ โดย

• ของไหลทำหน้าที่เป็นศักย์ศูนย์
• อิเล็กโทรดหนึ่งเป็นศักย์บวก
• อีกอันเป็นศักย์ลบ

เพื่อให้คอนเวอร์เตอร์อ่านสัญญาณได้อย่างถูกต้อง จุดกึ่งกลางของอินพุต (Signal Shield) ต้องเชื่อมต่อกับของไหลผ่านจุดกราวด์ของเซนเซอร์

• หากไม่เชื่อมต่อ → วงจรอินพุตไม่สมมาตร → Flowmeter ไม่สามารถทำงานได้

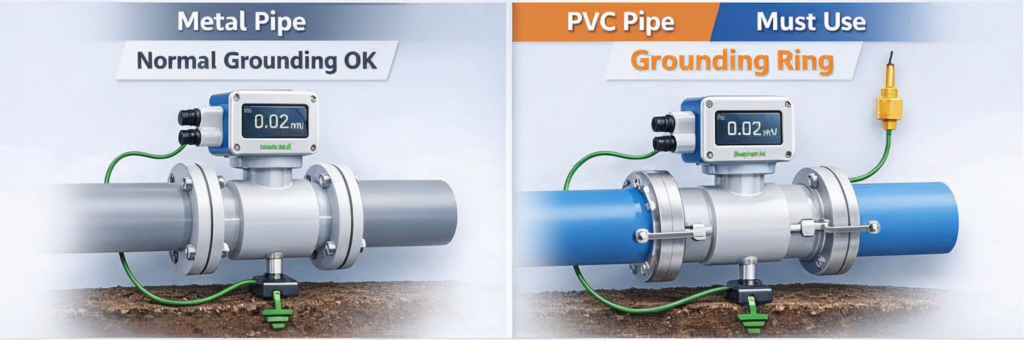

วัสดุท่อมีผลต่อการกราวด์โดยตรง

✔ ท่อเหล็กหรือโลหะ ท่อทำหน้าที่เป็นตัวนำไฟฟ้าอยู่แล้ว การกราวด์ตามมาตรฐานมักเพียงพอ

✔ ท่อที่ไม่เป็นสื่อนำไฟฟ้า เช่น

• PVC
• PTFE
• HDPE
• ท่อยาง

กรณีนี้ของไหลจะไม่สามารถเชื่อมต่อศักย์กับเซนเซอร์ได้โดยตรง Flowmeter จึงต้องติดตั้ง:

• Grounding Ring
• หรือ Grounding Electrode

เพื่อสร้างจุดอ้างอิงศักย์ให้ของไหลอย่างถูกต้อง

• หากไม่มี → เครื่องจะอ่านค่าไม่นิ่งหรือใช้งานไม่ได้เลย

บทสรุป

การกราวด์ของ Electromagnetic Flowmeter ไม่ใช่เรื่องเสริม แต่เป็น หัวใจสำคัญของการทำงาน เพราะมันช่วยให้:

• ลดสัญญาณรบกวน
• รักษาศักย์อ้างอิงให้ถูกต้อง
• ทำให้วงจรอินพุตสมมาตร
• ทำงานได้แม้ในท่อที่ไม่เป็นสื่อนำไฟฟ้า
