วาล์วโกลบเป็นวาล์วแบบเคลื่อนที่เชิงเส้นที่ใช้สำหรับปิด เปิด และควบคุมอัตราการไหลของของไหล โดยมีต้นกำเนิดชื่อจากรูปทรงตัวเรือนที่คล้ายทรงกลม จุดเด่นสำคัญคือความสามารถในการ throttling หรือการเปิดบางส่วนเพื่อควบคุมปริมาณการไหล ซึ่งวาล์วเกตไม่สามารถทำได้เพราะออกแบบมาสำหรับงานเปิด–ปิดเท่านั้น โครงสร้างภายในของวาล์วโกลบทำให้การเคลื่อนที่ของดิสก์กดลงบนที่นั่งวาล์วอย่างแม่นยำ ส่งผลให้ควบคุมแรงดันและอัตราการไหลได้ดี เหมาะกับงานที่ต้องการความละเอียด เช่น ระบบไอน้ำ น้ำร้อน น้ำมัน และงานอุตสาหกรรมที่ต้องการความเสถียรของการควบคุมการไหลเพื่อให้โครงการทำงานได้อย่างราบรื่นและมีประสิทธิภาพ.
การทำงานในอุตสาหกรรมท่อเหล็กและวาล์วมักทำให้หลายฝ่าย โดยเฉพาะผู้จัดซื้อ รู้สึกสับสนเมื่อเห็นสเปกจำนวนมากและต้องตัดสินใจอย่างรวดเร็ว การทำความเข้าใจพื้นฐานของวาล์วแต่ละประเภทจึงเป็นกุญแจสำคัญในการเลือกอุปกรณ์ที่เหมาะสม คู่มือนี้ช่วยแยกประเด็นให้เข้าใจง่าย โดยเริ่มจากหลักการทำงานของวาล์ว วัสดุที่ใช้ และเหตุผลที่ควรเลือกวาล์วแต่ละชนิด วาล์วโกลบ วาล์วผีเสื้อ วาล์วเกต หรือวาล์วบอล ต่างมีจุดเด่นและข้อจำกัดที่ส่งผลต่อแรงดัน การควบคุมการไหล ความทนทานต่อสารเคมี และต้นทุนการติดตั้ง การเข้าใจองค์ประกอบเหล่านี้จะช่วยให้กำหนดสเปกได้ถูกต้อง ลดความเสี่ยงของการเลือกอุปกรณ์ผิดประเภท และทำให้โครงการของบริษัทดำเนินไปอย่างมีประสิทธิภาพและคุ้มค่ามากขึ้น
การออกแบบภายในส่งผลต่อประสิทธิภาพอย่างไร?
โครงสร้างภายในของวาล์วโกลบถูกออกแบบให้ของไหลต้อง “เปลี่ยนทิศทาง” ก่อนจะผ่านตัววาล์ว ซึ่งเป็นจุดเด่นที่ทำให้ควบคุมอัตราการไหลได้ละเอียดกว่าวาล์วประเภทอื่น กลไกนี้เกิดจากเส้นทางการไหลที่โค้งขึ้นไปยังที่นั่งวาล์ว จากนั้นของไหลจึงไหลลงกลับสู่ท่อหลัก การบังคับให้ของไหลเปลี่ยนทิศทางเช่นนี้ช่วยให้ดิสก์สามารถกดลงบนที่นั่งได้อย่างแม่นยำ ทำให้ควบคุมแรงดันและอัตราการไหลได้ดี แต่ในขณะเดียวกันก็สร้างความต้านทานการไหล (pressure drop) มากกว่าวาล์วเกตหรือวาล์วผีเสื้อ การเข้าใจลักษณะการไหลภายในนี้จึงช่วยให้เลือกตำแหน่งติดตั้งได้ถูกต้อง เช่น ใช้ในจุดที่ต้องการควบคุมการไหลอย่างละเอียด ไม่ใช่ในตำแหน่งที่ต้องการการสูญเสียแรงดันต่ำที่สุดในระบบ.
ทำความเข้าใจเกี่ยวกับ Z-Body และเส้นทางการไหล
โครงสร้างการไหลภายในวาล์วโกลบเป็นหัวใจสำคัญที่ต้องเข้าใจ เพราะเป็นตัวกำหนดทั้งประสิทธิภาพการควบคุมและตำแหน่งที่เหมาะสมในการติดตั้ง ในวาล์วโกลบแบบมาตรฐาน ของไหลจะไม่เคลื่อนที่เป็นเส้นตรง แต่จะไหลขึ้น–เลี้ยว–ผ่านที่นั่งวาล์ว–และเลี้ยวกลับลงอีกครั้ง ลักษณะนี้เรียกว่า “Z‑body design” ซึ่งเกิดจากผนังกั้นภายใน (baffle) ที่บังคับให้ของไหลเปลี่ยนทิศทาง ส่งผลให้ความเร็วลดลงและควบคุมการไหลได้ละเอียด เหมาะกับงานลดแรงดันหรือควบคุมการไหลอย่างแม่นยำ อย่างไรก็ตาม การเปลี่ยนทิศทางหลายครั้งทำให้เกิด pressure drop สูงกว่าวาล์วประเภทอื่น หากระบบต้องรักษาแรงดันสูงจึงต้องคำนวณส่วนนี้อย่างรอบคอบ ก่อนเลือกใช้งานควรทำความเข้าใจกับรูปแบบตัวเรือนหลัก 3 แบบ ได้แก่ Z‑body, Y‑body, และ Angle‑body ซึ่งแต่ละแบบมีผลต่อทิศทางการไหล ความต้านทาน และความเหมาะสมกับงานเฉพาะทาง
| Body Type | Flow Characteristic | Best Application |
|---|---|---|
| Z-Body (Standard) | High pressure drop. Fluid turns 90 degrees twice. | General water and steam lines where pressure loss is okay. |
| Y-Body | Lower pressure drop. The stem is at a 45-degree angle. | High-pressure lines where you want less resistance. |
| Angle Body | Fluid enters bottom, exits side (90-degree turn). | Used when the pipe itself turns a corner. Saves an elbow fitting. |

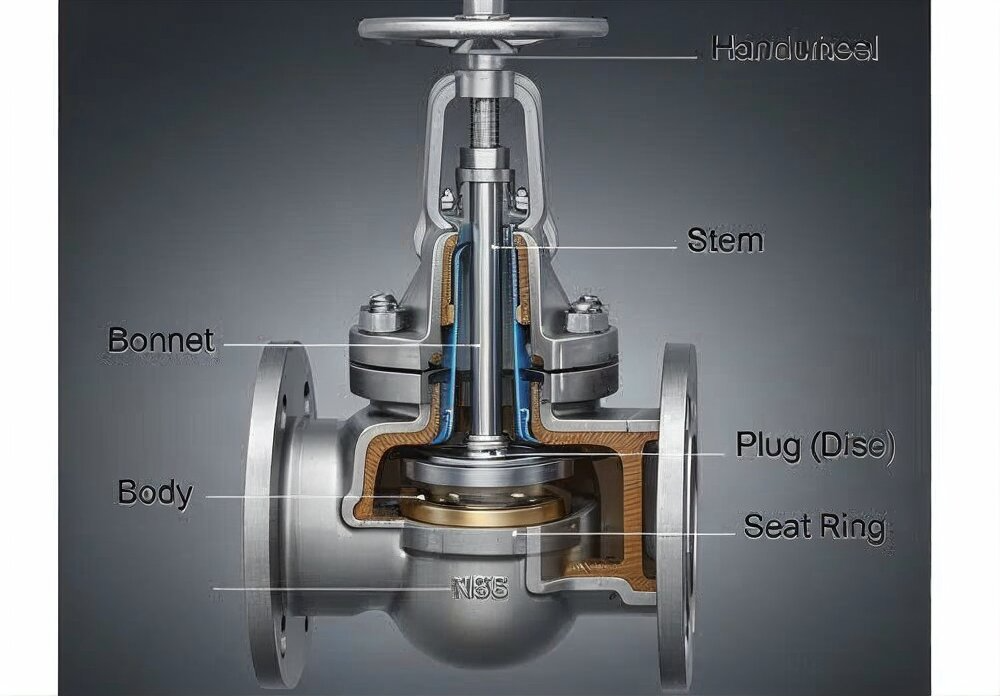

ดิสก์คือชิ้นส่วนที่เคลื่อนที่ในวาล์วโกลบ และเป็นตัวสร้างแรงซีลหลักเมื่อกดลงบนแหวนที่นั่งวาล์ว (seat ring) ซึ่งยึดอยู่กับที่อย่างมั่นคง เมื่อหมุนแฮนด์วีล ก้านวาล์วจะเคลื่อนที่ในแนวตั้งและผลักดิสก์ให้กดแน่นลงบนที่นั่ง ทำให้เกิดการปิดผนึกที่แนบสนิทมาก โครงสร้างแบบนี้ให้ความสามารถในการ shut‑off ที่ดีกว่าวาล์วผีเสื้ออย่างชัดเจน เพราะแรงกดของดิสก์ลงบนที่นั่งเป็นแบบเชิงเส้นและมีพื้นที่สัมผัสสูง จึงเหมาะกับงานที่ต้องการการปิดสนิท เช่น ไอน้ำ น้ำร้อน น้ำมัน หรือของไหลที่ต้องควบคุมอย่างละเอียด
การเข้าใจการทำงานร่วมกันของดิสก์ ก้าน และที่นั่งวาล์วช่วยให้เลือกวาล์วได้ตรงกับความต้องการของระบบ โดยเฉพาะในงานที่ต้องการซีลแน่นและควบคุมแรงดันอย่างแม่นยำ
ควรใช้โกลบวาล์วในโครงการอุตสาหกรรมประเภทใดบ้าง?
วาล์วโกลบมีความหลากหลายในการใช้งาน แต่ไม่เหมาะกับทุกตำแหน่งในระบบท่อ เพราะมีน้ำหนักมากและต้นทุนสูงกว่า จึงควรใช้เฉพาะจุดที่ต้องการ การควบคุมการไหลเป็นหลัก โดยเฉพาะงานที่ต้องการปรับอัตราการไหลอย่างละเอียดหรือควบคุมแรงดันอย่างแม่นยำ ซึ่งเป็นจุดที่วาล์วโกลบทำงานได้ดีกว่าวาล์วประเภทอื่น.
การประยุกต์ใช้และตัวอย่างในอุตสาหกรรม
ตั้งแต่ปี 1996 ได้เห็นการใช้งานวาล์วโกลบในหลายอุตสาหกรรม วาล์วชนิดนี้พบได้บ่อยในระบบน้ำหล่อเย็น และยังพบมากในระบบน้ำมันเชื้อเพลิง การใช้งานที่สำคัญที่สุดคือในไลน์บายพาส สมมติว่ามีวาล์วควบคุมหลักซึ่งมีราคาแพงและซับซ้อน และจำเป็นต้องซ่อมบำรุง จึงต้องเปิดไลน์บายพาสและใช้วาล์วโกลบเพื่อปรับอัตราการไหลด้วยมือให้สอดคล้องกับความต้องการของระบบในขณะที่วาล์วหลักหยุดทำงาน
อุตสาหกรรมหลักที่มีความต้องการสูง ได้แก่:
- ระบบน้ำหล่อเย็น: ต้องควบคุมการไหลตามระดับความร้อน
- ระบบน้ำมันเชื้อเพลิง: อัตราการไหลกำหนดอัตราการเผาไหม้
- ระบบจ่ายสารเคมี: ความแม่นยำเป็นสิ่งสำคัญ
- ช่องระบายและท่อระบายน้ำหม้อไอน้ำ: ต้องการซีลที่แน่นเพื่อป้องกันการรั่วไหล
เคยทำงานกับผู้จัดซื้อชาวเยอรมันที่กำลังก่อสร้างส่วนขยายโรงไฟฟ้า เขาต้องการประหยัดงบโดยใช้วาล์วเกตทุกตำแหน่ง แต่มีการเตือนว่าหากใช้วาล์วเกตควบคุมการไหล แรงสั่นสะเทือนจะทำลายดิสก์ เกิดเป็น “wire drawing” ซึ่งเป็นการที่ของไหลความเร็วสูงกัดกินโลหะ เขาจึงเปลี่ยนมาใช้วาล์วโกลบในไลน์ควบคุม และช่วยประหยัดค่าบำรุงรักษาได้หลายพันยูโรในภายหลัง
ควรพิจารณาประเภทของของไหลด้วย วาล์วโกลบเหมาะกับของเหลวและก๊าซที่สะอาด แต่ไม่เหมาะกับของไหลข้นหรือมีตะกอน เพราะผนังกั้นภายในจะกักสิ่งสกปรกทำให้วาล์วติดและปิดไม่สนิท หากเป็นของไหลข้นหรือเป็นโคลน ควรใช้บอลวาล์วแบบ full‑bore แทน.
วัสดุและกระบวนการผลิตกำหนดคุณภาพได้อย่างไร?
รูปทรงมีความสำคัญ แต่โลหะคือสิ่งที่ทำให้วาล์วปลอดภัย วัสดุต้องสอดคล้องกับแรงดันและอุณหภูมิ วาล์วโกลบส่วนใหญ่ผลิตด้วยการหล่อ เพราะรูปทรงซับซ้อนเกินกว่าจะตีขึ้นรูปได้ง่าย อย่างไรก็ตาม สำหรับวาล์วขนาดเล็กมากหรือวาล์วแรงดันสูงมาก จะใช้เหล็กฟอร์จแทน
- Cast Iron: ราคาถูก เหมาะสำหรับแรงดันต่ำและงานน้ำ
- Carbon Steel (WCB): มาตรฐานสำหรับงานน้ำมันและก๊าซ ทนความร้อนได้ดี
- Stainless Steel: จำเป็นสำหรับสารเคมีที่กัดกร่อนหรืออุตสาหกรรมอาหาร
- Alloy Steel: สำหรับงานอุณหภูมิสูงในโรงไฟฟ้า (สูงกว่า 350°C)
แต่ส่วนที่สำคัญที่สุดคือ “Trim” ซึ่งประกอบด้วยก้านวาล์ว ที่นั่งวาล์ว และดิสก์ ชิ้นส่วนเหล่านี้เสียดสีกันโดยตรง จึงต้องมีความแข็งสูง มักใช้บรอนซ์สำหรับวาล์วน้ำ และใช้สเตนเลสสำหรับงานไอน้ำ มีขั้นตอนที่เรียกว่า “Hard Facing” คือการเคลือบชั้น Stellite (โลหะผสมโคบอลต์) บนที่นั่งวาล์ว ทำให้แข็งมากและป้องกันรอยขีดข่วน ทุกครั้งที่ได้รับออเดอร์จะตรวจสอบตาราง Trim เสมอ เคยมีออเดอร์ใหญ่สำหรับโครงการชายฝั่งในเอเชียตะวันออกเฉียงใต้ อากาศมีความเค็ม ของไหลเป็นน้ำทะเล เหล็กคาร์บอนทั่วไปจะเป็นสนิมภายในไม่กี่เดือน จึงเสนอ Duplex Stainless Steel สำหรับตัวเรือนวาล์ว แม้ต้นทุนสูงกว่า แต่มีอายุการใช้งานยาวกว่าสิบเท่า ลูกค้าเชื่อคำแนะนำแบบ “one‑stop” และสั่งท่อ หน้าแปลน และวาล์วพิเศษเหล่านี้พร้อมกัน
เมื่อผลิตวาล์ว จะทดสอบที่นั่งโดยการเจียรผิวให้เรียบสนิทเพื่อให้สัมผัสเต็มหน้า และตรวจสอบ “Galling” ซึ่งเป็นการที่โลหะติดกัน โดยการเลือกความแข็งของดิสก์และที่นั่งให้ต่างกันเพื่อป้องกันปัญหานี้
นี่คือข้อมูลอ้างอิงอย่างรวดเร็วสำหรับการเลือก Trim
| Service Condition | Recommended Trim Material |
|---|---|
| General Water/Oil | Bronze or 13% Chrome Steel |
| High Pressure Steam | Stellite (Hard Faced) |
| Corrosive Acid | 316 Stainless Steel or Monel |
| Low Temp (Cryogenic) | 304 Stainless Steel |
บทสรุป
วาล์วโกลบคือทางเลือกที่ดีที่สุดสำหรับการควบคุมการไหล เพราะให้การปรับอัตราการไหลที่แม่นยำและการปิดสนิทที่ดี แม้ว่าจะทำให้เกิดแรงดันตกคร่อมบ้าง แต่ความสามารถในการควบคุมการไหลของมันเหนือกว่าวาล์วประเภทอื่น ไม่ว่าจะต้องการเหล็กคาร์บอนสำหรับงานน้ำมันหรือสเตนเลสสำหรับงานสารเคมี การเลือกวัสดุที่ถูกต้องเป็นสิ่งสำคัญ
