วาล์วผีเสื้อประกอบด้วยตัวเรือน ดิสก์ ที่นั่งวาล์ว และก้านวาล์ว ซึ่งทำงานร่วมกันผ่านการหมุนหนึ่งในสี่รอบเพื่อเปิดหรือปิดการไหล โดยดิสก์จะหมุนบนแกนก้านวาล์วเพื่อควบคุมพื้นที่หน้าตัดการไหล ส่วนที่นั่งวาล์วทำหน้าที่เป็นผิวซีลป้องกันการรั่วซึม การเข้าใจหน้าที่ของแต่ละชิ้นส่วนช่วยให้เลือกอุปกรณ์ที่มีความทนทาน เหมาะสมกับสภาพการทำงาน และลดความเสี่ยงของความล้มเหลวในระบบท่ออุตสาหกรรม

การทำงานของวาล์วผีเสื้ออาจดูซับซ้อนในตอนแรก แต่สามารถอธิบายแบบกระชับได้ว่า วาล์วชนิดนี้ใช้ดิสก์หมุนเพียง 90 องศาเพื่อเปิดหรือปิดการไหล โดยตัวเรือนทำหน้าที่เป็นโครงสร้างหลัก ก้านวาล์วส่งแรงหมุนไปยังดิสก์ และที่นั่งวาล์วเป็นผิวซีลที่ป้องกันการรั่วซึม เมื่อดิสก์หมุนขนานกับทิศทางการไหล ของไหลจะผ่านได้เต็มที่ แต่เมื่อหมุนตั้งฉาก ดิสก์จะปิดกั้นการไหลทันที การเข้าใจบทบาทของแต่ละชิ้นส่วนช่วยให้เลือกวาล์วที่ทนทานและเหมาะสมกับสภาพการทำงานของระบบท่ออุตสาหกรรมได้อย่างแม่นยำ

ส่วนประกอบที่สำคัญของวาล์วผีเสื้อมีอะไรบ้าง?

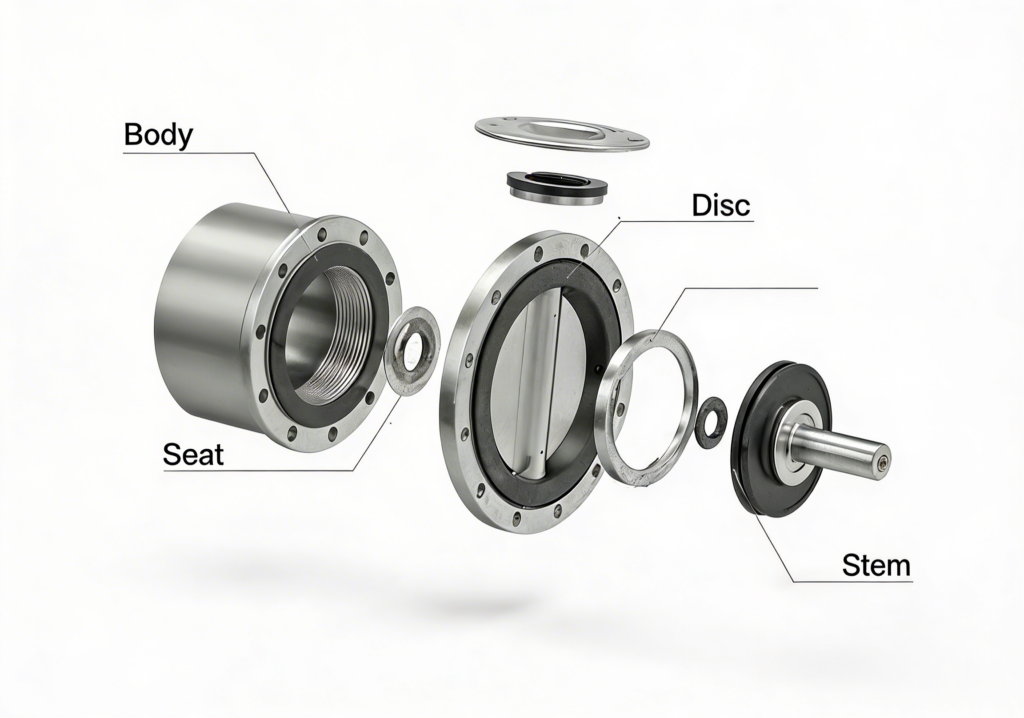

ส่วนประกอบที่รับแรงดันในระบบท่อจำเป็นต้องเลือกให้ถูกต้องตามสภาพการทำงาน เพราะการใช้วัสดุผิดประเภทอาจทำให้เกิดการรั่วไหลและหยุดระบบโดยไม่จำเป็น วาล์วผีเสื้อมีชิ้นส่วนสำคัญ 4 ส่วน ได้แก่ ตัวเรือน (body) ที่รับแรงดันหลักจากระบบท่อ, ดิสก์ (disc) ที่เป็นชิ้นส่วนเคลื่อนที่ควบคุมการไหล, ที่นั่งวาล์ว (seat) ซึ่งเป็นผิวซีลที่ต้องทนต่อแรงดันและสารเคมี, และ ก้านวาล์ว (stem) ที่ส่งแรงบิดและต้องทนต่อแรงเฉือนและแรงดึง ชิ้นส่วนทั้งสี่นี้เป็นตัวกำหนดความสามารถในการรับแรงดัน ความทนต่อสารเคมี และอายุการใช้งานของวาล์วในงานอุตสาหกรรมแต่ละประเภท

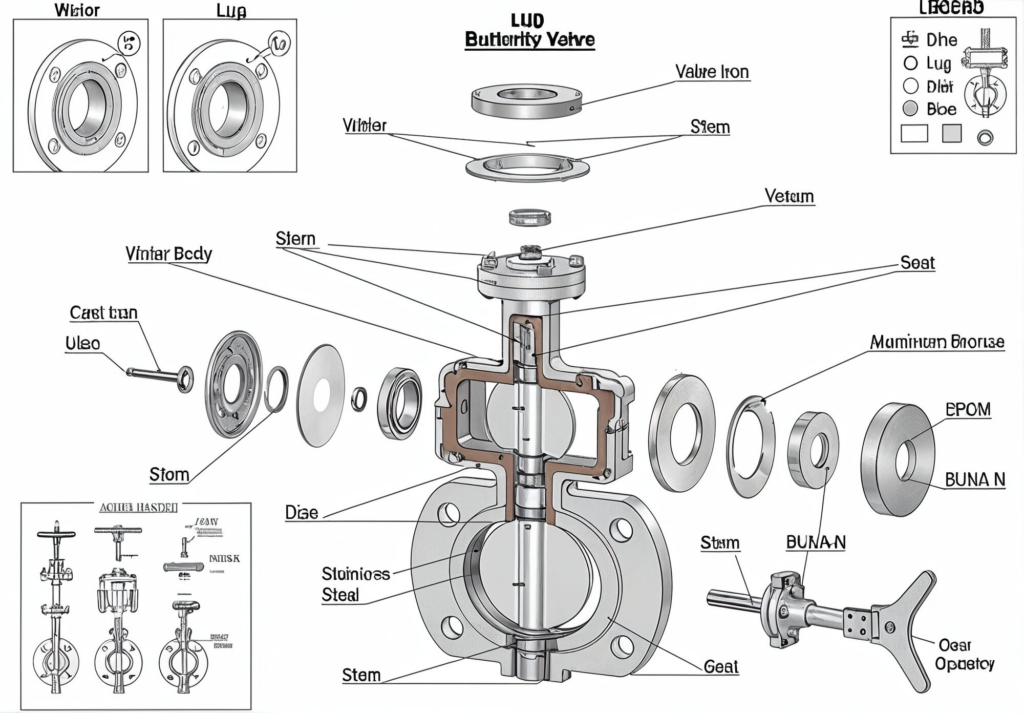

การทำความเข้าใจหน้าที่เฉพาะของแต่ละชิ้นส่วนช่วยให้เลือกวาล์วได้ถูกต้องตามการใช้งาน วาล์วผีเสื้อมีองค์ประกอบหลัก 4 ส่วน ได้แก่ ตัวเรือน (Valve Body) ซึ่งเป็นโครงสร้างภายนอกที่ติดตั้งระหว่างหน้าแปลน โดยมีรูปแบบที่ใช้บ่อยคือชนิด Wafer ที่ถูกหนีบไว้ระหว่างหน้าแปลน และชนิด Lug ที่มีรูเกลียวสำหรับยึดสลักเกลียว ตัวเรือนต้องผลิตจากวัสดุที่แข็งแรง เช่นเหล็กเหนียว (Ductile Iron) หรือสเตนเลส เพื่อรองรับแรงดันของของไหล ส่วน ดิสก์ (Disc) ทำหน้าที่เป็นแผ่นปิด–เปิดการไหล หมุน 90 องศาเพื่อเปิดทางให้ของไหลผ่าน และมักออกแบบให้บางเพื่อลดความต้านทานการไหล ที่นั่งวาล์ว (Seat) เป็นผิวซีลด้านในที่ดิสก์กดทับเพื่อป้องกันการรั่ว โดยใช้วัสดุอย่าง EPDM, PTFE หรือแบบโลหะสำหรับงานอุณหภูมิสูง สุดท้ายคือ ก้านวาล์ว (Stem) ซึ่งเชื่อมต่อดิสก์กับแฮนด์เวลหรือแอคชูเอเตอร์ ทำหน้าที่ถ่ายทอดแรงบิดในการหมุน ชิ้นส่วนทั้งสี่นี้เป็นตัวกำหนดความสามารถในการรับแรงดัน ความทนทานต่อสารเคมี และอายุการใช้งานของวาล์วในงานอุตสาหกรรม

Part	Common Material	Main Function
Body	Ductile Iron, Carbon Steel	Holds the valve in the pipeline and contains pressure.
Disc	Stainless Steel, Bronze	Stops or allows flow; acts as the barrier.
Seat	EPDM, NBR, PTFE, Metal	Ensures a tight seal so the valve does not leak.
Stem	Stainless Steel	Connects the internal disc to the external operator.

การทำความเข้าใจชิ้นส่วนหลักของวาล์วผีเสื้อช่วยให้สามารถกำหนดสเปกที่ถูกต้องให้ซัพพลายเออร์ได้อย่างแม่นยำ ทำให้เลือกวัสดุ โครงสร้าง และรูปแบบการติดตั้งที่สอดคล้องกับแรงดัน สารเคมี และสภาพการทำงานของระบบท่อได้อย่างเหมาะสม ส่งผลให้วาล์วที่ได้รับตรงตามความต้องการ ลดความเสี่ยงการรั่วไหล ยืดอายุการใช้งาน และลดต้นทุนการบำรุงรักษาของโครงการอุตสาหกรรม

ส่วนประกอบเหล่านี้ทำงานร่วมกันอย่างไรในระหว่างการทำงาน?

หลักการทำงานของวาล์วผีเสื้อขึ้นอยู่กับการหมุนของก้านวาล์วที่ทำให้ดิสก์เคลื่อนที่กดหรือผละออกจากที่นั่งวาล์ว การหมุนเพียง 90 องศาจะเปลี่ยนสถานะจากเปิดเต็มเป็นปิดเต็มทันที กลไกแบบ quarter‑turn นี้ทำให้ควบคุมการไหลได้รวดเร็วและมีประสิทธิภาพ หากใช้งานไม่ถูกต้อง เช่น ปิด–เปิดภายใต้แรงดันสูงหรือใช้ในสภาพที่วัสดุไม่เหมาะสม อาจทำให้ดิสก์และที่นั่งสึกหรอเร็วกว่าปกติ การเข้าใจการเคลื่อนที่ร่วมกันของก้าน ดิสก์ และที่นั่งจึงเป็นสิ่งสำคัญเพื่อยืดอายุการใช้งานและลดความเสียหายของระบบท่ออุตสาหกรรม.

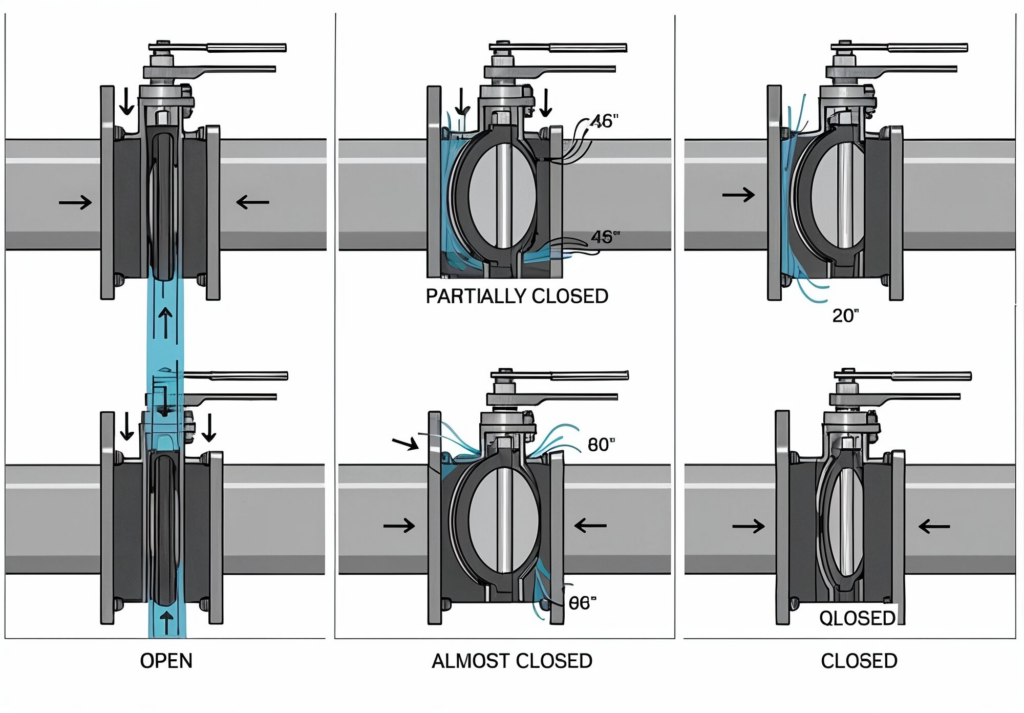

การอธิบายหลักการทำงานของวาล์วผีเสื้อสามารถสรุปได้ว่าเป็นกลไกแบบ quarter‑turn ซึ่งแตกต่างจากวาล์วเกตที่ต้องหมุนหลายรอบ กลไกเริ่มต้นที่ระบบขับเคลื่อน (Actuation Mechanism) ซึ่งอาจเป็นคันโยกสำหรับท่อขนาดเล็ก ชุดเฟืองสำหรับท่อขนาดใหญ่ หรือแอคชูเอเตอร์ไฟฟ้าหรือลมสำหรับระบบอัตโนมัติ เมื่อมีแรงกระทำต่อแอคชูเอเตอร์ ก้านวาล์วจะหมุนและส่งแรงไปยังดิสก์ ทำให้ดิสก์หมุนตาม ในตำแหน่งเปิด ดิสก์จะขนานกับทิศทางการไหล ทำให้ของไหลผ่านได้ แม้ว่าดิสก์จะอยู่กลางทางไหลตลอดเวลาและทำให้เกิดความดันตกคร่อมเล็กน้อย เมื่อปิดวาล์ว ก้านจะหมุนดิสก์ให้ตั้งฉากกับการไหล ขอบดิสก์จะกดแน่นกับที่นั่งวาล์ว ซึ่งคุณภาพของวัสดุที่นั่งมีผลโดยตรงต่อความสามารถในการซีล หากเป็นแบบยืดหยุ่น (resilient seat) ดิสก์จะกดตัวลงในวัสดุเพื่อป้องกันการรั่ว

วาล์วผีเสื้อแบบ Double Offset มีการออกแบบให้ก้านวาล์วเยื้องศูนย์จากดิสก์เล็กน้อย ทำให้เกิดการเคลื่อนที่แบบคาม (cam‑like action) ที่ช่วยดึงดิสก์ออกจากที่นั่งทันทีเมื่อเริ่มเปิด ลดแรงเสียดทานและการสึกหรอของซีล ซึ่งเป็นข้อสำคัญสำหรับงานที่มีการเปิด–ปิดบ่อย

• Manual Lever: เหมาะสำหรับวาล์วขนาดเล็ก ให้การเปิด–ปิดที่รวดเร็ว
• Gearbox: ใช้สำหรับวาล์วขนาดใหญ่กว่า DN 200 เพื่อช่วยลดแรงที่ต้องใช้ในการหมุน
• Pneumatic / Hydraulic: ใช้แรงดันลมหรือของไหลเพื่อควบคุมวาล์วจากระยะไกลแบบอัตโนมัติ
• Electric: ใช้มอเตอร์ในการควบคุมตำแหน่งและการเปิด–ปิดอย่างแม่นยำ

เหตุใดคุณจึงควรเลือกใช้วาล์วผีเสื้อสำหรับโครงการของคุณ?

วาล์วแบบดั้งเดิมมักมีน้ำหนักมาก ใช้วัสดุจำนวนมาก และกินพื้นที่ติดตั้ง ส่งผลให้ต้นทุนการขนส่งและการติดตั้งสูงขึ้น ในทางตรงกันข้าม วาล์วผีเสื้อมีข้อได้เปรียบอย่างชัดเจนเพราะมีน้ำหนักเบา โครงสร้างกะทัดรัด และต้นทุนรวมต่ำกว่า การออกแบบที่เรียบง่ายใช้วัสดุน้อยกว่าวาล์วเกตหรือวาล์วโกลบ จึงเหมาะอย่างยิ่งสำหรับท่อขนาดใหญ่ในงานน้ำประปา พลังงาน และระบบอุตสาหกรรมที่ต้องการลดน้ำหนัก ลดต้นทุน และเพิ่มประสิทธิภาพพื้นที่ติดตั้ง

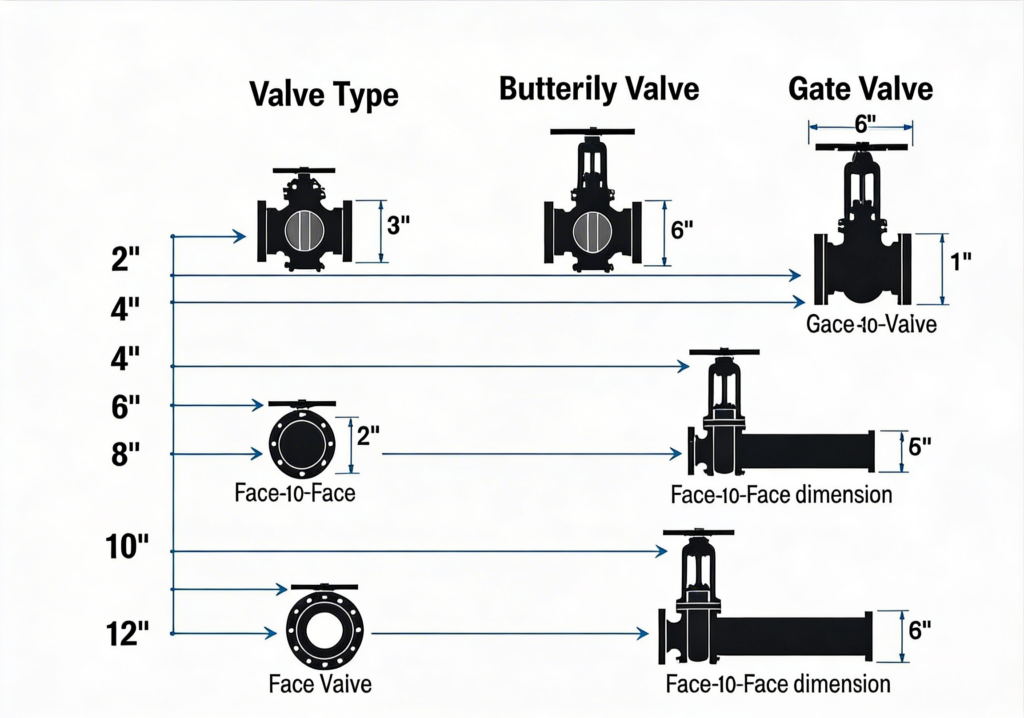

การเลือกประเภทวาล์วที่เหมาะสมช่วยลดต้นทุนได้ทั้งด้านราคาจัดซื้อและต้นทุนการติดตั้ง ด้าน การออกแบบ (Design) วาล์วผีเสื้อมีชิ้นส่วนกะทัดรัดและระยะหน้าแปลนสั้นกว่าวาล์วเกตหลายเท่า ทำให้มีน้ำหนักเบา ใช้จุดรองรับท่อน้อยลง และติดตั้งได้ง่ายในพื้นที่จำกัด เช่น บนเรือหรือโรงงานที่มีท่อหนาแน่น ด้าน ต้นทุน (Cost) ความแตกต่างของราคาในท่อขนาดเล็กอาจไม่มาก แต่เมื่อขนาดเกิน DN 300 วาล์วผีเสื้อมีราคาต่ำกว่าวาล์วเกตหรือบอลวาล์วอย่างชัดเจน เนื่องจากใช้โลหะน้อยกว่า ด้าน ความอเนกประสงค์ (Versatility) วาล์วผีเสื้อเหมาะกับงานน้ำประปา น้ำเสีย ระบบดับเพลิง และงานเชื้อเพลิง สามารถรองรับปริมาณการไหลสูง แม้จะออกแบบมาสำหรับงานเปิด–ปิดเป็นหลัก แต่สามารถควบคุมการไหลได้บ้าง (ไม่ควรใช้งานลักษณะนี้ต่อเนื่องเพื่อป้องกันการสึกหรอของดิสก์) ด้าน การบำรุงรักษา (Maintenance) โครงสร้างมีชิ้นส่วนน้อย ไม่มีช่องสะสมตะกอนเหมือนวาล์วเกต และซีลสามารถเปลี่ยนได้ง่าย ทำให้ต้นทุนการดูแลรักษาระยะยาวต่ำ

บทสรุป

การเข้าใจหน้าที่ของตัวเรือน ดิสก์ ที่นั่งวาล์ว และก้านวาล์วเป็นพื้นฐานสำคัญในการเลือกวาล์วผีเสื้อที่เหมาะสม เพราะชิ้นส่วนทั้งสี่นี้เป็นตัวกำหนดสมรรถนะด้านแรงดัน ความทนต่อสารเคมี และความเสถียรของการเปิด–ปิดในระบบท่ออุตสาหกรรม เมื่อรู้ว่าชิ้นส่วนใดรับแรงดัน ชิ้นส่วนใดทำหน้าที่ซีล และชิ้นส่วนใดควบคุมการเคลื่อนที่ จะสามารถกำหนดสเปกได้อย่างถูกต้องและมั่นใจว่าวาล์วที่เลือกจะทำงานได้อย่างราบรื่นและมีประสิทธิภาพตลอดอายุการใช้งาน
