วาล์วเป็นจุดควบคุมสำคัญที่ช่วยให้ท่อแรงดันสูงทำงานได้อย่างปลอดภัยและลดความเสี่ยงด้านความเสียหายทั้งต่อบุคลากรและต้นทุนโครงการ โดยการเลือกวาล์วที่เหมาะสมต้องคำนึงถึงความสามารถในการซีลให้แน่นสนิทโดยไม่ต้องใช้แรงบิดสูงเกินจำเป็น ซึ่งทรันเนียนบอลวาล์วเป็นวาล์วแบบหมุนหนึ่งในสี่รอบที่มีการยึดลูกบอลไว้ทั้งด้านบนและด้านล่างด้วยแกน ทำให้ลูกบอลไม่ลอยตัว การออกแบบนี้ช่วยรับแรงดันจากท่อ ลดแรงบิดที่ต้องใช้ในการหมุน และให้การซีลที่เชื่อถือได้สำหรับงานแรงดันสูงและท่อขนาดใหญ่ในอุตสาหกรรมน้ำมัน ก๊าซ และงานก่อสร้าง คุณต้องการให้ปรับน้ำเสียงให้เป็นเชิงวิศวกรรมเข้มขึ้นหรือให้เหมาะกับงานเอกสารเชิงการตลาดหรือไม่?

ผู้จัดการจัดซื้อจำนวนมากมักสับสนในการเลือกใช้วาล์วแบบลอยตัวหรือแบบทรันเนียน โดยมักพิจารณาเพียงราคาตั้งต้นและมองข้ามต้นทุนการใช้งานระยะยาว การทำความเข้าใจกลไกการทำงานของวาล์วเป็นสิ่งจำเป็นเพื่อให้เห็นภาพว่าทำไมวาล์วประเภทนี้จึงช่วยลดค่าใช้จ่ายด้านแอคชูเอเตอร์ และยังช่วยเพิ่มความปลอดภัยให้กับระบบได้อย่างมีนัยสำคัญ

การออกแบบแกนหมุนแตกต่างจากการออกแบบบอลวาล์วแบบลอยตัวมาตรฐานอย่างไร?

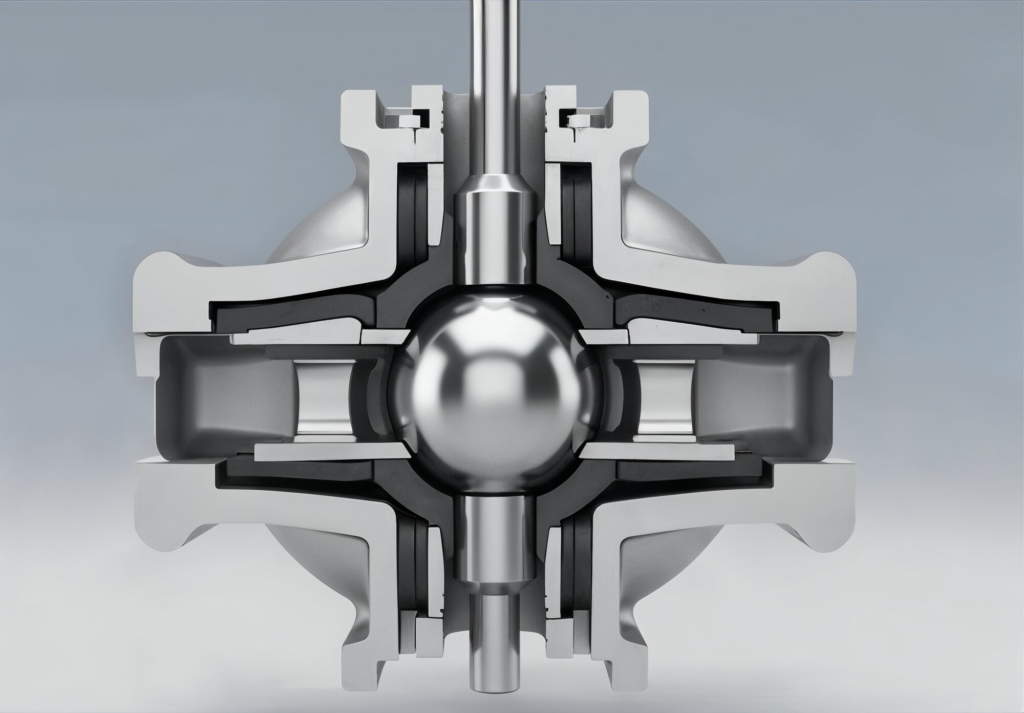

ผู้ใช้งานอาจประสบปัญหาการรั่วไหลหรือการสึกหรอสูงในวาล์วของระบบท่อแรงดัน เนื่องจากมีการเลือกใช้วาล์วไม่เหมาะสมกับขนาดท่อหรือระดับแรงดันที่ใช้งาน โดยในทรันเนียนบอลวาล์ว ลูกบอลจะเชื่อมต่อกับก้านด้านบนและเพลาทรันเนียนด้านล่าง ทำให้ลูกบอลถูกยึดไว้ในตำแหน่งอย่างมั่นคงและไม่เคลื่อนตัวตามแรงดันของการไหล ช่วยให้การซีลมีความเสถียรและลดการสึกหรอของชิ้นส่วนภายในในงานแรงดันสูงและท่อขนาดใหญ่

วิศวกรจำนวนมากมักสับสนระหว่างวาล์วแบบลอยตัวและแบบทรันเนียน จึงจำเป็นต้องแยกความแตกต่างให้ชัดเจน โดยในวาล์วแบบลอยตัว แรงดันของของไหลจะดันลูกบอลให้เคลื่อนตัวไปทางด้านดาวน์สตรีมและกดเข้าหาที่นั่งวาล์วเพื่อสร้างการซีล แต่ในระบบแรงดันสูง แรงดันนี้มีค่ามากเกินไปจนทำให้ที่นั่งวาล์วเสียหายและทำให้วาล์วหมุนได้ยาก ในขณะที่ทรันเนียนบอลวาล์วมีการออกแบบต่างออกไป ลูกบอลถูกยึดตรึงอยู่กับก้านด้านบนและเพลาทรันเนียนด้านล่าง ทำให้ลูกบอลไม่ถูกแรงดันดันให้เคลื่อนตัว แต่เป็นแรงดันที่ผลักที่นั่งวาล์วให้เข้าหาลูกบอลแทน ซึ่งเป็นความแตกต่างสำคัญเพราะทำให้ลูกบอลหมุนได้อย่างอิสระโดยไม่เสียดสีกับที่นั่งด้านดาวน์สตรีม การออกแบบนี้จึงเหมาะอย่างยิ่งสำหรับท่อขนาดใหญ่ โดยทั่วไปเมื่อขนาดท่อเกิน 4 นิ้ว หรืออยู่ในคลาสแรงดันสูง เช่น Class 600 มักแนะนำให้ใช้ทรันเนียนบอลวาล์ว เนื่องจากโครงสร้างลูกบอลแบบตรึงสามารถรองรับโหลดได้ดีกว่า ในขณะที่วาล์วแบบลอยตัวไม่สามารถรองรับแรงดังกล่าวได้

Feature	Floating Ball Valve	Trunnion Ball Valve
Ball Movement	Moves/Floats downstream	Fixed/Anchored in place
Sealing Mechanism	Pressure pushes ball into seat	Spring-loaded seats push into ball
Torque Requirement	High (friction increases with pressure)	Low (friction is minimized)
Best Application	Small sizes, low to medium pressure	Large sizes, high pressure
Wear and Tear	Higher on downstream seat	Even distribution, longer life

เหตุใดการออกแบบนี้จึงช่วยลดต้นทุนการดำเนินงานและแรงบิดที่ต้องการลง?

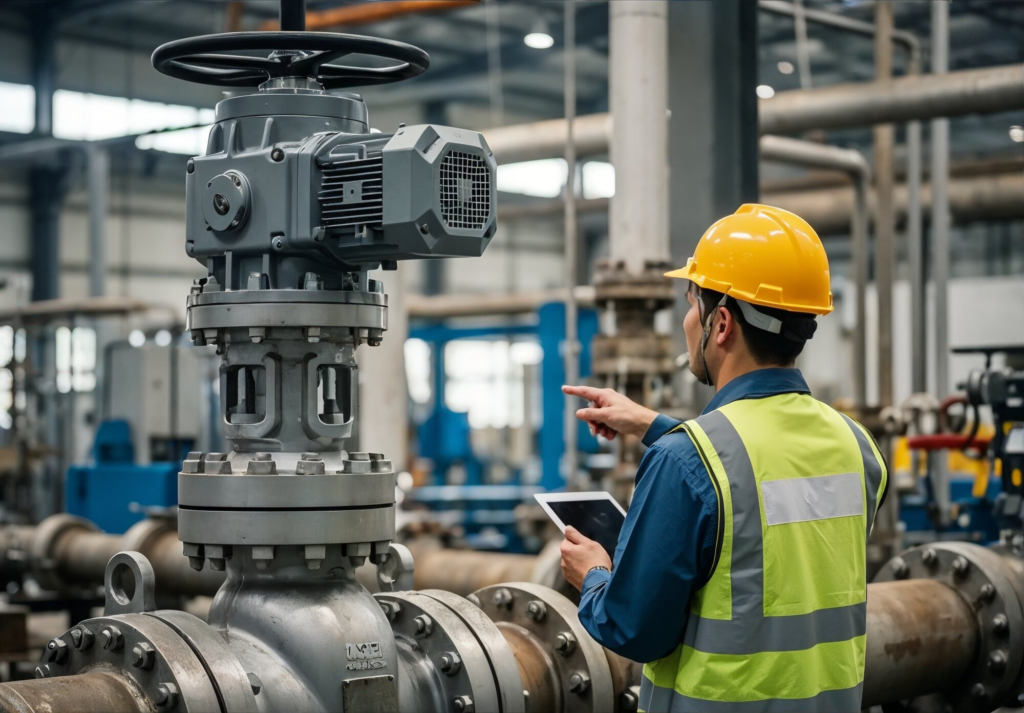

ต้นทุนการเดินระบบที่สูงมักเกิดจากการใช้แอคชูเอเตอร์ขนาดใหญ่เกินความจำเป็น เพราะต้องใช้แรงมากในการเปิด–ปิดวาล์ว แต่ทรันเนียนบอลวาล์วช่วยลดแรงบิดได้อย่างมาก เนื่องจากแรงดันในท่อถูกถ่ายไปยังแบริ่งทรันเนียนแทนที่จะกดลงบนผิวซีล ทำให้ลูกบอลหมุนได้ลื่นขึ้นโดยไม่ต้องใช้พลังงานมาก ส่งผลให้สามารถเลือกแอคชูเอเตอร์ขนาดเล็กลง ลดค่าใช้จ่ายด้านอุปกรณ์และพลังงาน พร้อมยืดอายุการใช้งานของระบบโดยรวมได้อย่างมีประสิทธิภาพ.

เมื่อพิจารณาตามหลักฟิสิกส์ วาล์วแบบลอยตัวที่อยู่ภายใต้แรงดัน 100 บาร์จะถูกแรงดันดันลูกบอลให้กดแน่นเข้าหาที่นั่งวาล์ว ทำให้ต้องใช้แรงอย่างมากในการหมุนหรือขับด้วยแอคชูเอเตอร์ซึ่งมีต้นทุนสูงและกินพื้นที่ติดตั้ง ในทางตรงกันข้าม ทรันเนียนบอลวาล์วให้ข้อได้เปรียบอย่างชัดเจนสำหรับงาน EPC เพราะแบริ่งเป็นตัวรับโหลดแทนผิวซีล ทำให้แรงเสียดทานต่ำและใช้แอคชูเอเตอร์ขนาดเล็กกว่า ประหยัดค่าใช้จ่ายได้หลายพันดอลลาร์ในโครงการขนาดใหญ่ อีกทั้งยังมีประเด็นด้านการซีลในช่วงแรงดันต่าง ๆ โดยในแรงดันสูง แรงดันในท่อจะดันที่นั่งวาล์วแบบสปริงโหลดให้แนบกับลูกบอลจนเกิดซีลที่แน่นมาก ส่วนในแรงดันต่ำหรือไม่มีแรงดัน วาล์วแบบลอยตัวอาจเกิดการรั่วได้ แต่ในทรันเนียนบอลวาล์ว สปริงด้านหลังที่นั่งวาล์วจะดันเข้าหาลูกบอล ทำให้ซีลได้สมบูรณ์ทั้งที่ 0 บาร์และ 200 บาร์ ซึ่งเป็นเหตุผลที่ความอเนกประสงค์ของวาล์วมีความสำคัญ เพราะระบบต้องทำงานได้ทั้งช่วงสตาร์ทอัปและชัตดาวน์ โดยการออกแบบสปริงเฉพาะทางและการทดสอบให้คงแรงกดต่อเนื่องแม้ผ่านการใช้งานหลายพันรอบยังช่วยยืดรอบการบำรุงรักษาและทำให้โรงงานเดินระบบได้ยาวนานขึ้นโดยไม่ต้องหยุดเครื่อง.

ฟังก์ชัน Double Block and Bleed (DBB) คืออะไร และทำไมจึงปลอดภัย?

ข้อกำหนดด้านความปลอดภัยในอุตสาหกรรมน้ำมันและก๊าซมีความเข้มงวดมากขึ้น ทำให้ระบบท่อจำเป็นต้องมีความสามารถในการแยกส่วนท่อได้อย่างสมบูรณ์และระบายแรงดันค้างภายในตัววาล์วโดยไม่ต้องปลดแรงดันจากทั้งไลน์ ซึ่งทรันเนียนบอลวาล์วสามารถทำงานในลักษณะ Double Block and Bleed (DBB) ได้ โดยที่นั่งวาล์วทั้งด้านอัปสตรีมและดาวน์สตรีมทำหน้าที่ซีลอย่างอิสระ ขณะที่โพรงกลางของตัววาล์วสามารถระบายแรงดันออกได้อย่างปลอดภัย ในระบบท่อที่บรรจุก๊าซ หากใช้วาล์วมาตรฐานอาจมีก๊าซค้างอยู่ในโพรงตัววาล์ว และเมื่ออุณหภูมิเพิ่มขึ้น ก๊าซจะขยายตัวจนเกิดแรงดันอันตรายได้ แต่การออกแบบแบบทรันเนียนที่มีที่นั่งวาล์วสองชุดช่วยป้องกันความเสี่ยงนี้โดยรักษาการซีลทั้งสองด้านและเปิดทางให้ระบายแรงดันค้างได้อย่างมีประสิทธิภาพ ทำให้ระบบมีความปลอดภัยสูงขึ้นและลดโอกาสเกิดเหตุการณ์รุนแรงจากแรงดันสะสมภายในวาล์ว.

• Block 1 — ที่นั่งวาล์วด้านอัปสตรีมทำหน้าที่ปิดกั้นของไหล โดยสร้างการซีลจากทิศทางแรงดันขาเข้าเพื่อป้องกันไม่ให้ของไหลไหลผ่านเข้าสู่ตัววาล์วเมื่อวาล์วอยู่ในตำแหน่งปิด
• Block 2 — ที่นั่งวาล์วด้านดาวน์สตรีมทำหน้าที่ปิดกั้นของไหล โดยซีลจากทิศทางแรงดันขาออก ทำให้วาล์วสามารถปิดกั้นได้ทั้งสองด้านอย่างอิสระตามหลักการ Double Block
• Bleed — โพรงกลางของตัววาล์วมีจุดระบายหรือวาล์วเบลดสำหรับระบายแรงดันค้าง เมื่อวาล์วถูกปิด ของไหลจะถูกกักอยู่ในโพรงลูกบอล หากแรงดันเพิ่มขึ้นจากความร้อนหรือสภาวะกระบวนการ ที่นั่งวาล์วแบบสปริงโหลดจะยอมให้แรงดันระบายกลับเข้าสู่ไลน์โดยอัตโนมัติ หรือสามารถเปิดวาล์วเบลดเพื่อตรวจสอบการซีลตามข้อกำหนดของมาตรฐาน API 6D ซึ่งกำหนดช่วงแรงดันระบายที่ประมาณ 1.1–1.33 เท่าของแรงดันพิกัด ช่วยให้ทีมซ่อมบำรุงสามารถยืนยันความปลอดภัยของไลน์ก่อนทำงานได้อย่างแม่นยำและลดความเสี่ยงจากแรงดันสะสมภายในวาล์ว

บทสรุป

วาล์วทรันเนียนบอลเป็นตัวเลือกที่เหมาะสมกว่าอย่างชัดเจนสำหรับระบบท่อแรงดันสูงและท่อขนาดใหญ่ เนื่องจากโครงสร้างยึดตรึงลูกบอลช่วยรองรับแรงดันได้มั่นคง ใช้แรงบิดต่ำในการขับเคลื่อน และรองรับฟังก์ชันความปลอดภัยแบบ Double Block and Bleed ได้อย่างมีประสิทธิภาพ.
