วาล์วผีเสื้อเป็นวาล์วแบบควอเตอร์เทิร์นที่ใช้สำหรับปิดกั้นหรือควบคุมการไหล โดยมีแผ่นดิสก์โลหะหมุน 90 องศาเพื่อปิดหรือเปิดท่อ วาล์วชนิดนี้มีน้ำหนักเบาและมีต้นทุนต่ำกว่าเมื่อเทียบกับวาล์วประเภทอื่น จึงเหมาะสำหรับระบบน้ำและก๊าซอุตสาหกรรมขนาดใหญ่ที่ต้องการอุปกรณ์ที่มีประสิทธิภาพและคุ้มค่าในงานติดตั้งที่มีข้อจำกัดด้านเวลาและความเสี่ยงของความล้มเหลวของระบบ

ผู้จัดซื้อจำนวนมากมักประสบปัญหาในการหาสมดุลระหว่างคุณภาพและต้นทุน ต้องการอุปกรณ์ที่มีอายุการใช้งานยาวนานแต่ยังอยู่ในงบประมาณ บทความนี้อธิบายรายละเอียดของวาล์วประเภทนี้และให้ข้อมูลที่ช่วยสนับสนุนการตัดสินใจด้านการจัดซื้อสำหรับโครงการ EPC โดยมุ่งเน้นการเลือกวาล์วที่มีคุณภาพ เหมาะสมกับข้อกำหนดทางเทคนิค และรองรับความต้องการของงานทั้งในอาคารพาณิชย์และงานอุตสาหกรรมหนัก เพื่อให้ระบบท่อมีความปลอดภัยและมีความน่าเชื่อถือในระยะยาว

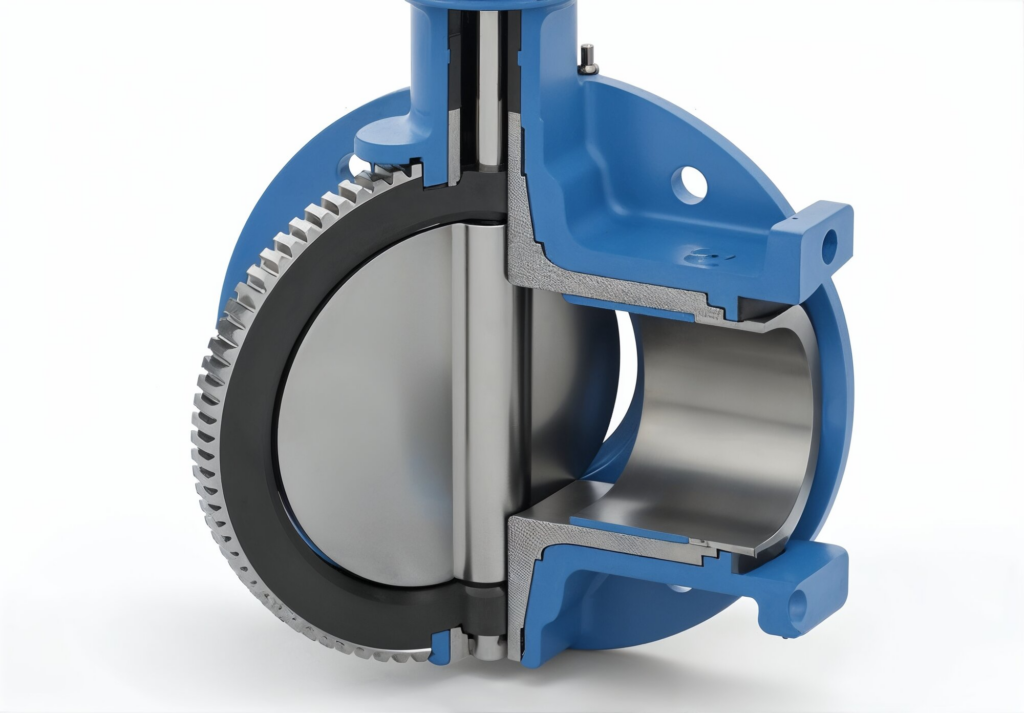

วาล์วผีเสื้อมีโครงสร้างและการออกแบบอย่างไร?

การทำความเข้าใจชิ้นส่วนภายในเป็นขั้นตอนแรกในการรับประกันความเชื่อถือได้ในระยะยาว วาล์วผีเสื้อมีองค์ประกอบหลักสี่ส่วน ได้แก่ ตัวเรือน แผ่นดิสก์ แกนหมุน และเบาะนั่ง ซึ่งทำงานร่วมกันเพื่อให้ได้การซีลที่แน่นและความทนทาน การรู้จักชิ้นส่วนเหล่านี้ช่วยให้สามารถระบุวัสดุที่เหมาะสมตามชนิดของของไหลและความต้องการด้านความดัน เพื่อลดความเสี่ยงของการกัดกร่อนและความเสียหายของอุปกรณ์

การแยกส่วนประกอบโดยละเอียด

ผู้จัดการที่มีประสบการณ์จำเป็นต้องรู้ชัดเจนว่ามีชิ้นส่วนใดอยู่ในระบบท่อ วาล์วผีเสื้อประกอบด้วยตัวเรือนที่ติดตั้งอยู่ระหว่างหน้าแปลนท่อ ซึ่งพบได้ในรูปแบบหน้าแปลน ดับเบิลลัก และเวเฟอร์ ทำหน้าที่เป็นโครงสร้างหลักรองรับชิ้นส่วนอื่น แผ่นดิสก์เป็นชิ้นส่วนสำคัญที่สุด ทำหน้าที่เสมือนประตูปิดกั้นการไหลของของไหล แกนหมุนเชื่อมต่อแผ่นดิสก์กับด้ามจับหรือแอคชูเอเตอร์ภายนอก ทำหน้าที่ถ่ายทอดแรงบิด หากแกนหมุนมีความแข็งแรงไม่เพียงพอ วาล์วจะล้มเหลว เบาะนั่งเป็นชั้นบุภายในตัวเรือน ทำหน้าที่สร้างซีล โดยใช้วัสดุอีลาสโตเมอร์หรือซีลโลหะเพื่อให้ได้การปิดผนึกที่ไม่รั่วซึม สำหรับงานที่ต้องการสมรรถนะสูง มักใช้การออกแบบแบบเยื้องศูนย์คู่ ซึ่งทำให้แผ่นดิสก์เคลื่อนออกจากตำแหน่งศูนย์กลางเล็กน้อยเพื่อลดการสึกหรอบนเบาะนั่ง และนี่คือภาพรวมของวัสดุที่ใช้กันบ่อยในชิ้นส่วนเหล่านี้

Component	Common Material	Function
Valve Body	Ductile Iron / Stainless Steel	Holds pressure and connects to flanges.
Disc	Stainless Steel / Bronze	Blocks or allows flow.
Seat	EPDM / PTFE / Metal	Provides the anti-leak seal.
Stem	High-grade Steel	Transfers turning force to the disc.

การทำงานของวาล์วแต่ละประเภท

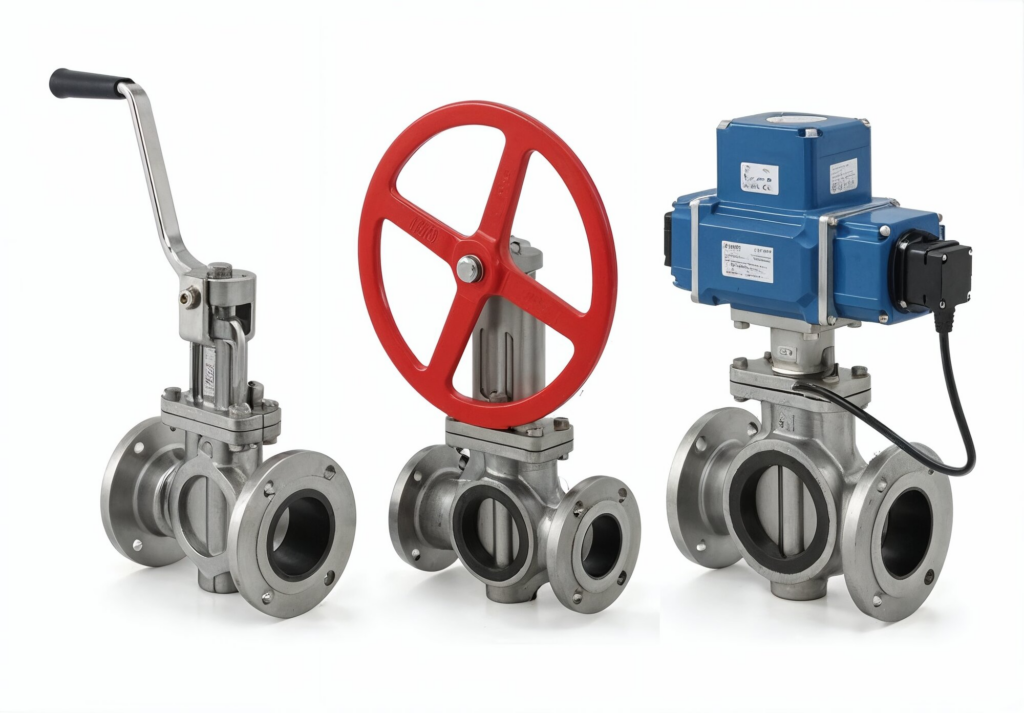

การเลือกวิธีขับเคลื่อนวาล์วที่เหมาะสมเป็นปัจจัยสำคัญต่อประสิทธิภาพและความปลอดภัยของระบบ เพราะหากเลือกอุปกรณ์ขับเคลื่อนผิดประเภทจะทำให้การควบคุมการไหลไม่มีความแม่นยำและเพิ่มความเสี่ยงต่อการหยุดระบบโดยไม่ตั้งใจ การขับเคลื่อนขึ้นอยู่กับระดับระบบอัตโนมัติและแรงบิดที่ต้องใช้ โดยมีตัวเลือกตั้งแต่คันโยกหรือเกียร์มือสำหรับงานที่ต้องการความเรียบง่าย ไปจนถึงแอคชูเอเตอร์แบบลม ไฮดรอลิก และไฟฟ้าสำหรับการควบคุมระยะไกลและระบบที่ต้องการความแม่นยำสูง การเลือกวิธีขับเคลื่อนที่ถูกต้องช่วยให้การจัดการการไหลมีความแม่นยำและทำให้ระบบทำงานได้อย่างปลอดภัยและเชื่อถือได้ในระยะยาว

การเลือกวิธีการขับเคลื่อนวาล์วต้องพิจารณาจากขนาด ตำแหน่งติดตั้ง และระดับระบบอัตโนมัติของโรงงาน เพราะการเลือกผิดอาจทำให้การปฏิบัติงานล่าช้าและเพิ่มความเสี่ยงด้านความปลอดภัย วาล์วขนาดเล็กสามารถใช้การขับเคลื่อนแบบมือหมุนด้วยคันโยกได้ ซึ่งมีต้นทุนต่ำและใช้งานรวดเร็ว แต่เมื่อขนาดเกิน DN 200 แรงบิดจะสูงเกินกว่าที่คันโยกจะรับได้ จึงต้องใช้ชุดเกียร์และแฮนด์วีลเพื่อให้หมุนได้อย่างราบรื่น หากวาล์วถูกฝังใต้ดินสามารถใช้ก้านต่อยืดเพื่อให้เจ้าหน้าที่ควบคุมจากระดับพื้นดินโดยไม่ต้องลงบ่อได้ สำหรับโรงงานขนาดใหญ่ที่ต้องการระบบอัตโนมัติ มีตัวเลือกหลักคือแอคชูเอเตอร์ไฟฟ้าที่ให้ความแม่นยำสูงและรองรับสัญญาณควบคุม 4–20 mA แอคชูเอเตอร์ลมที่เปิด–ปิดได้รวดเร็วเหมาะกับงานเซฟตี้ชัตออฟ และแอคชูเอเตอร์ไฮดรอลิกที่ให้แรงบิดสูงสำหรับวาล์วขนาดใหญ่ในระบบแรงดันสูง การเลือกวิธีขับเคลื่อนที่เหมาะสมช่วยให้การควบคุมการไหลมีความแม่นยำและทำให้ระบบทำงานได้อย่างปลอดภัยและมีประสิทธิภาพ

การเลือกแอคชูเอเตอร์

Actuator Type	Best For	Speed	Cost
Hand Lever	Small sizes, easy access	Fast	Low
Gearbox	Large sizes, manual use	Slow	Medium
Electric	Remote control, precision	Medium	High
Pneumatic	Quick shut-off, safety	Very Fast	Medium/High

เหตุใดคุณจึงควรเลือกใช้วาล์วผีเสื้อสำหรับโครงการของคุณ?

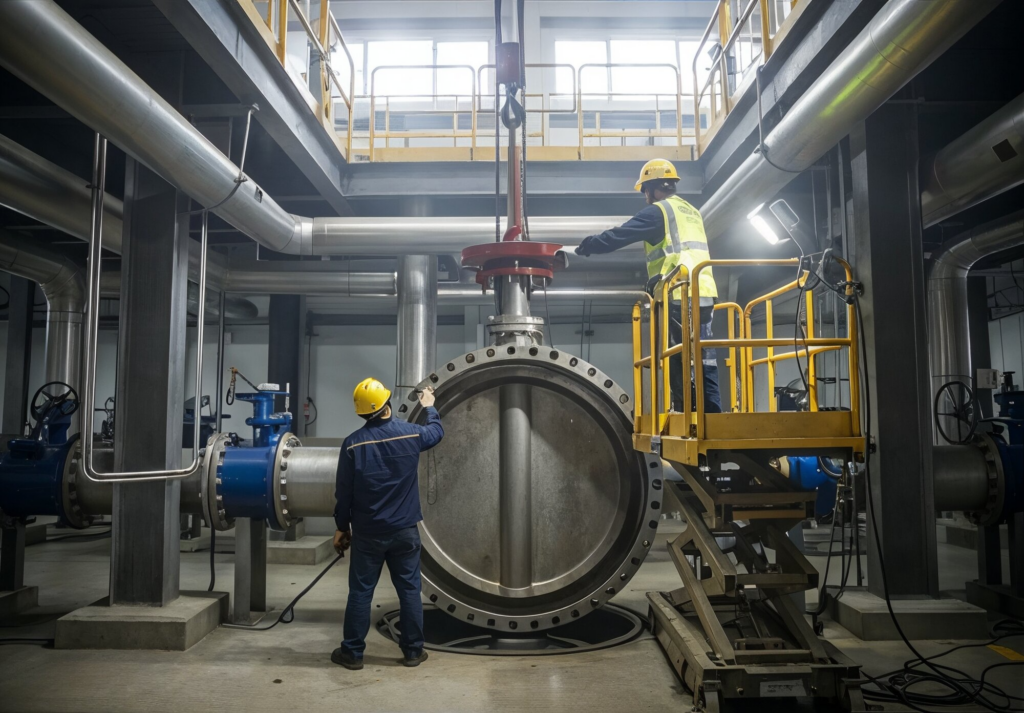

วาล์วผีเสื้อช่วยลดต้นทุนและประหยัดพื้นที่ได้อย่างมาก เพราะการออกแบบที่กะทัดรัดและน้ำหนักเบาทำให้ติดตั้งง่ายกว่าและใช้พื้นที่น้อยกว่าวาล์วแบบดั้งเดิม เช่น เกทวาล์ว ซึ่งมักมีขนาดใหญ่และมีต้นทุนสูงกว่า วาล์วผีเสื้อยังเปิด–ปิดด้วยการหมุนเพียง 90 องศา ทำให้ควบคุมการไหลได้รวดเร็วและมีประสิทธิภาพ อีกทั้งยังรองรับการใช้งานหลากหลาย ไม่ว่าจะเป็นน้ำ สลัดจ์ หรือก๊าซ จึงเหมาะอย่างยิ่งสำหรับท่อขนาดใหญ่ที่ต้องการความคุ้มค่าและความคล่องตัวในการติดตั้งมากกว่าแบบเก่า

ข้อดีเหนือกว่าวาล์วประเภทอื่นๆ

ข้อได้เปรียบหลักของวาล์วผีเสื้อเมื่อเทียบกับเกทวาล์วคือ น้ำหนักและพื้นที่ติดตั้ง วาล์วผีเสื้อมีโครงสร้างแคบ ระยะหน้าแปลนถึงหน้าแปลนสั้น ใช้วัสดุน้อย น้ำหนักเบา และไม่ต้องใช้โครงรองรับท่อที่มีความแข็งแรงสูง ช่วยลดต้นทุนงานเหล็กและทำให้การติดตั้งง่ายขึ้น การบำรุงรักษาต่ำเนื่องจากโครงสร้างเรียบง่ายและมีชิ้นส่วนเคลื่อนไหวน้อย หากเป็นแบบเยื้องศูนย์คู่ การสึกหรอของซีทจะต่ำกว่า เพราะแผ่นดิสก์ไม่สัมผัสซีทจนถึงช่วงปิดสุดท้าย ส่งผลให้อายุการใช้งานยาวขึ้น ในท่อขนาดใหญ่กว่า DN 300 ความแตกต่างด้านต้นทุนชัดเจนมาก เกทวาล์วมีน้ำหนักมากและมีราคาสูง ขณะที่วาล์วผีเสื้อให้ความสามารถในการปิดกั้นการไหลเทียบเท่ากันในต้นทุนที่ต่ำกว่ามาก วาล์วผีเสื้อยังเปิด–ปิดได้รวดเร็วด้วยการหมุนเพียงหนึ่งในสี่รอบ ในขณะที่เกทวาล์วต้องหมุนแฮนด์วีลหลายรอบ ซึ่งทำให้การตอบสนองในสถานการณ์ฉุกเฉินช้ากว่า

การเปรียบเทียบ: วาล์วผีเสื้อ กับ วาล์วประตู

Feature	Butterfly Valve	Gate Valve
Weight	Light	Heavy
Space Needed	Minimal	Large
Operation Speed	Fast (90° turn)	Slow (Multi-turn)
Cost (Large Size)	Low	High
Flow Control	Good for throttling	On/Off only

แนะนำให้ใช้วาล์วประเภทนี้ในระบบกระจายน้ำ โรงไฟฟ้า และกระบวนการผลิตเคมี เนื่องจากสามารถแก้ปัญหาข้อจำกัดด้านพื้นที่และงบประมาณได้โดยไม่สูญเสียสมรรถนะของการปิดกั้นและควบคุมการไหล

บทสรุป

วาล์วผีเสื้อเป็นตัวเลือกที่มีประสิทธิภาพและคุ้มค่าสำหรับการควบคุมการไหลในท่อขนาดใหญ่ โดยให้สมรรถนะการปิดกั้นและการควบคุมที่เชื่อถือได้ในโครงสร้างที่กะทัดรัดและน้ำหนักเบา
