ทิศทางการไหลของบอลวาล์วมีผลโดยตรงต่อความถูกต้องของการซีลและความปลอดภัยของระบบท่อ โดยเฉพาะเมื่อใช้งานวาล์วแบบทางเดียว (Unidirectional Ball Valve) ซึ่งถูกออกแบบให้มีด้านรับแรงดัน (Upstream) และด้านซีล (Downstream) ที่ชัดเจน หากติดตั้งย้อนทิศทาง แรงดันจะกระทำผิดด้าน ทำให้ที่นั่งวาล์วเสียหาย การซีลลดประสิทธิภาพ และอาจเกิดแรงดันสะสมในโพรงวาล์วซึ่งเป็นความเสี่ยงต่อการรั่วหรือความเสียหายของอุปกรณ์ในระบบ การทำความเข้าใจทิศทางการไหลจึงเป็นปัจจัยสำคัญในการออกแบบและติดตั้งระบบท่อ เพื่อให้วาล์วทำงานได้ตามสมรรถนะที่ออกแบบไว้และลดความเสี่ยงต่อความเสียหายของระบบในระยะยาว
ในอุตสาหกรรมวาล์ว มีกรณีเกิดขึ้นบ่อยที่วิศวกรเข้าใจผิดว่า “บอลวาล์วทุกตัวทำงานเหมือนกัน” โดยไม่คำนึงถึงทิศทางการไหลที่ถูกต้อง ผลคือวาล์วถูกติดตั้งย้อนด้าน และเกิดการรั่วหรือซีลล้มเหลวภายในเวลาไม่นาน แม้ตัววาล์วจะเป็นรุ่นคุณภาพสูงก็ตาม ปัญหานี้สร้างความเสียหายทั้งด้านเวลาและงบประมาณ แต่สามารถหลีกเลี่ยงได้ง่าย หากเข้าใจหลักการทำงานของวาล์วแบบทางเดียว
ทิศทางการไหลของบอลวาล์วคืออะไร

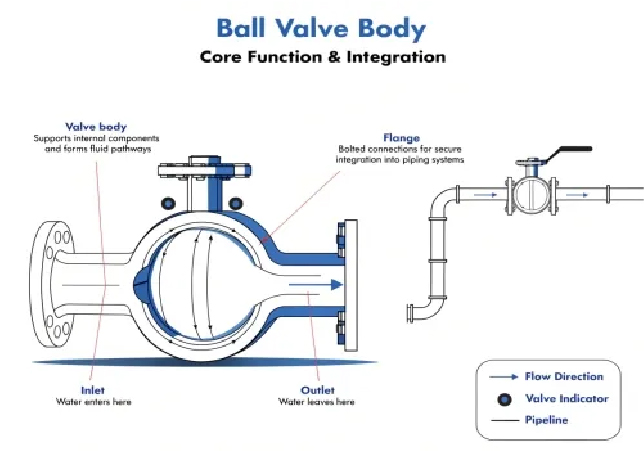

หลายคนเข้าใจว่าบอลวาล์วเป็นเพียงลูกบอลที่มีรูตรงกลาง และสามารถทำงานได้ไม่ว่าจะติดตั้งด้านใด ซึ่งเป็นความเข้าใจที่ผิดและอาจเป็นอันตรายต่อระบบ โดยเฉพาะในวาล์วแบบทางเดียว (Unidirectional Ball Valve) ทิศทางการไหลหมายถึงเส้นทางที่ของไหล เช่น น้ำมัน ก๊าซ หรือของเหลว เคลื่อนจากด้านรับเข้า (Inlet) ไปยังด้านปล่อยออก (Outlet) ในวาล์วแบบทางเดียว โครงสร้างภายใน เช่น ที่นั่งวาล์ว (Seat) และแรงดันเส้นท่อ (Line Pressure) ถูกออกแบบให้ทำงานร่วมกันเพื่อสร้างการซีลที่แน่นหนา หากของไหลไหลจากด้านผิด แรงดันจะผลักซีลออกจากลูกบอล แทนที่จะกดให้แนบสนิท ส่งผลให้เกิดการรั่วไหลทันที และอาจทำให้ซีลเสียหายจากแรงดันที่กระทำผิดด้าน

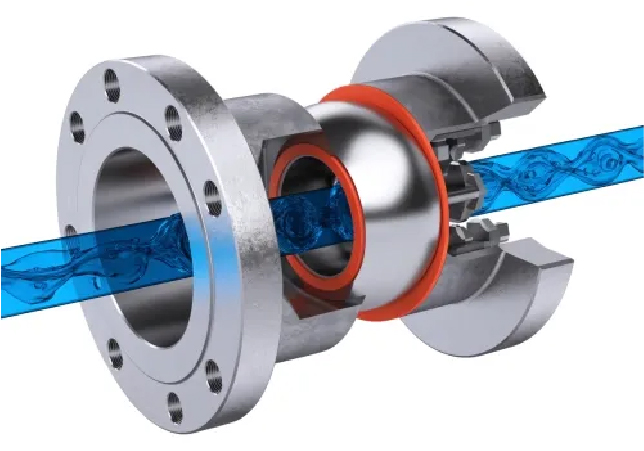

เมื่อพูดถึงทิศทางการไหล ต้องพิจารณาโครงสร้างภายในของวาล์วเป็นหลัก บอลวาล์วมาตรฐานใช้กลไกแบบ quarter‑turn โดยตำแหน่งของด้ามบอกสถานะเปิด–ปิดได้อย่างชัดเจน หากด้ามวาล์วขนานกับท่อ แสดงว่าเปิด หากตั้งฉาก แสดงว่าปิด อย่างไรก็ตาม ตำแหน่งด้าม ไม่ได้บอกทิศทางการไหล แต่อย่างใด ในดีไซน์พื้นฐาน วาล์วมีความสมมาตรที่นั่งวาล์ว (Seats) ทั้งสองด้านมีลักษณะเหมือนกัน ทำให้ของไหลสามารถไหลซ้ายไปขวาหรือขวาไปซ้ายได้โดยไม่เกิดปัญหา แต่ในงานอุตสาหกรรมที่ต้องการสมรรถนะสูง มักใช้การออกแบบที่อาศัยแรงดันของระบบช่วยเพิ่มประสิทธิภาพการซีล ในบอลวาล์วแบบทางเดียว (Unidirectional Ball Valve) ที่นั่งวาล์วมักเป็นแบบ สปริงโหลด หรือแบบ ฟลูตติ้ง ซึ่งอาศัยแรงดันจากด้านที่ถูกต้องดันลูกบอลให้แนบกับที่นั่งด้าน downstream เพื่อสร้างซีลที่แน่นมาก เหมาะอย่างยิ่งสำหรับระบบแรงดันสูง เช่น ก๊าซ หรือสารเคมีอันตราย แต่หากติดตั้งวาล์วผิดด้าน แรงดันจะทำงานในทิศทางตรงข้าม ดันลูกบอลออกจากที่นั่งแทนที่จะกดให้แนบ ส่งผลให้เกิดการรั่วภายในทันที และในบางกรณี แรงดันอาจสะสมในโพรงวาล์ว (Valve Body Cavity) หากอุณหภูมิเปลี่ยน แรงดันที่สะสมนี้อาจเพิ่มขึ้นจนทำให้ตัวเรือนวาล์วเสียหายอย่างรุนแรง
ดังนั้น การเข้าใจด้าน Upstream และ Downstream ของวาล์วแต่ละรุ่นจึงไม่ใช่เพียงคำแนะนำ แต่เป็นข้อกำหนดด้านความปลอดภัยที่ต้องปฏิบัติตามอย่างเคร่งครัด
ความแตกต่างหลักระหว่าง Unidirectional และ Bidirectional Ball Valve

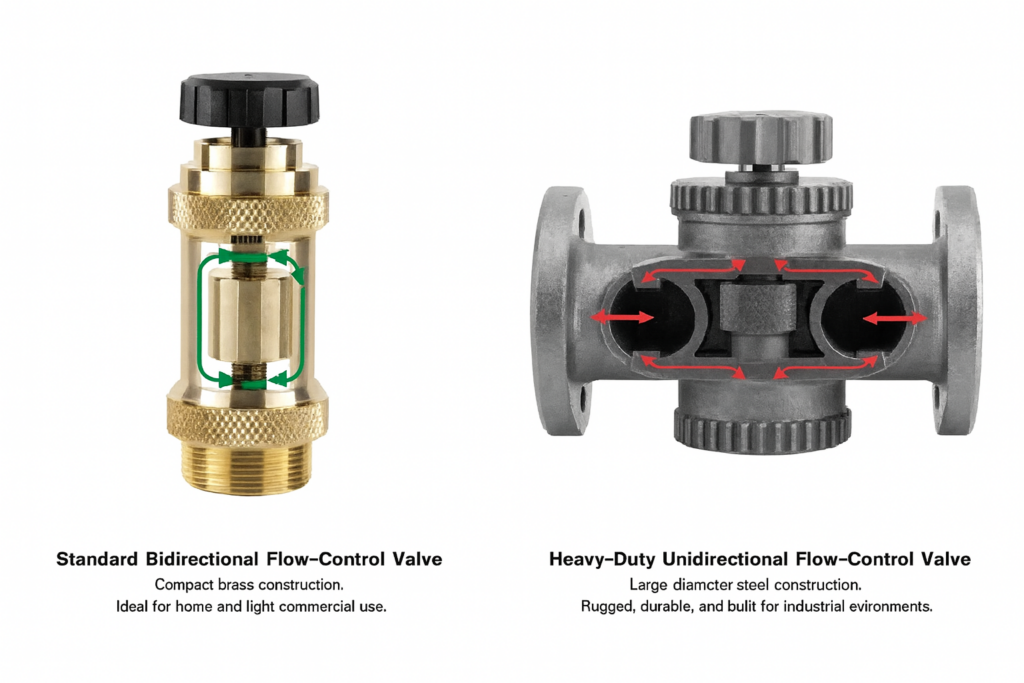

การเลือกวาล์วต้องพิจารณาว่าระบบมีการไหลแบบทิศทางเดียวหรือมีการไหลสลับทิศทาง วาล์วแบบสองทิศทาง (Bidirectional) สามารถซีลได้จากทั้งสองด้าน ทำให้เหมาะกับระบบทั่วไปที่ต้องการความยืดหยุ่นในการติดตั้ง ในทางกลับกัน วาล์วแบบทางเดียว (Unidirectional Ball Valve) ถูกออกแบบให้รองรับการไหลเพียงทิศทางเดียว โดยใช้แรงดันเส้นท่อช่วยเพิ่มประสิทธิภาพการซีลที่ด้าน downstream จึงเหมาะกับระบบกระบวนการที่ต้องการซีลที่แน่นที่สุด เช่น สารเคมีอันตราย ก๊าซแรงดันสูง หรือของไหลที่ต้องควบคุมความปลอดภัยอย่างเข้มงวด
การติดตั้งวาล์วแบบทางเดียวผิดด้านจะทำให้แรงดันทำงานผิดทิศทาง ส่งผลให้ซีลทำงานไม่ได้เต็มประสิทธิภาพและอาจเกิดการรั่วภายใน ดังนั้นการเลือกใช้วาล์วให้ตรงกับลักษณะการไหลของระบบจึงเป็นปัจจัยสำคัญต่อความปลอดภัยและความเสถียรของระบบท่อในระยะยาว
เพื่อช่วยให้เข้าใจความแตกต่างเชิงลึกระหว่างวาล์วทั้งสองประเภท สามารถแยกคุณลักษณะออกเป็นตารางเปรียบเทียบได้อย่างชัดเจน วิธีนี้ช่วยให้ตัดสินใจได้ง่ายขึ้นว่าวาล์วประเภทใดเหมาะกับความต้องการของระบบในโครงการ EPC ของคุณมากที่สุด
| Feature | Unidirectional Ball Valve | Bidirectional Ball Valve |
|---|---|---|
| Flow Direction | ทิศทางเดียว (จาก Inlet ไป Outlet เท่านั้น) | สองทิศทาง (กลับด้านได้) |
| Seat Design | ไม่สมมาตร มักมีฟังก์ชัน “ระบายแรงดัน” | สมมาตร ที่นั่งวาล์วทั้งสองด้านเหมือนกัน |
| Sealing Capability | สูงกว่า ใช้แรงดันของระบบช่วยเพิ่มประสิทธิภาพการซีล | มาตรฐาน อาศัยแรงกดเริ่มต้นของที่นั่งวาล์ว |
| Installation | สำคัญมาก ต้องติดตั้งตามลูกศรบนตัววาล์ว | ยืดหยุ่น ติดตั้งด้านใดก็ได้ |
| Common Use | แรงดันสูง สารพิษ สารเคมี ไอน้ำ LNG | ระบบน้ำทั่วไป งานบ้าน อากาศแรงดันต่ำ |
| Cost | สูงกว่า เนื่องจากการออกแบบซับซ้อน | ต่ำกว่าและหาง่ายกว่า |
แนะนำให้ใช้วาล์วแบบสองทิศทางสำหรับงานทั่วไป เนื่องจากติดตั้งง่ายและไม่สามารถใส่กลับด้านได้ จึงลดความเสี่ยงจากความผิดพลาดในการติดตั้ง แต่สำหรับลูกค้าในอุตสาหกรรมน้ำมัน ก๊าซ และเคมี วาล์วแบบทางเดียวมักเป็นตัวเลือกที่เหมาะสมกว่า
เหตุผลสำคัญคือฟังก์ชัน Cavity Relief ในวาล์วแบบทางเดียว หากเกิดแรงดันสะสมภายในโพรงลูกบอล (พื้นที่ระหว่างที่นั่งวาล์วทั้งสองด้าน) โครงสร้างของวาล์วจะระบายแรงดันนี้กลับไปยังด้าน upstream โดยอัตโนมัติ ช่วยป้องกันไม่ให้ตัวเรือนวาล์วเสียหายจากการขยายตัวของแรงดันเมื่ออุณหภูมิเปลี่ยนแปลง ในขณะที่วาล์วแบบสองทิศทางจะซีลทั้งสองด้าน ทำให้แรงดันถูกกักอยู่ภายในโพรงวาล์ว
อีกประเด็นคือการสึกหรอ วาล์วแบบทางเดียวถูกออกแบบให้รับแรงกระแทกของการไหลจากทิศทางเฉพาะ เพื่อปกป้องอุปกรณ์ downstream หากนำไปใช้ในระบบที่มีการไหลย้อนหรือเปลี่ยนทิศทางบ่อย จะทำให้ที่นั่งวาล์วสึกหรอเร็วมาก ดังนั้นจึงต้องตรวจสอบ P&ID อย่างละเอียด หากระบบมีการไหลย้อน ปั๊มหมุนกลับ หรือมีลูปซับซ้อน ควรใช้วาล์วแบบสองทิศทาง แต่หากเป็นการไหลทางเดียวจากปั๊มไปยังถัง วาล์วแบบทางเดียวจะให้ประสิทธิภาพและความปลอดภัยที่ดีกว่า
จะระบุและติดตั้งวาล์วได้อย่างถูกต้องได้อย่างไร?

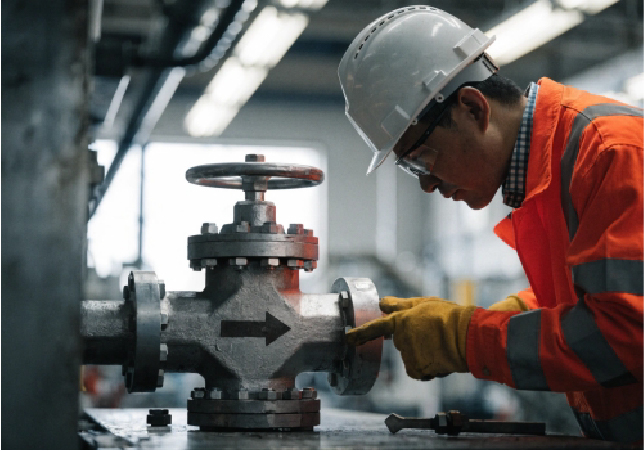

การระบุและติดตั้งวาล์วให้ถูกต้องต้องอาศัยการตรวจสอบทิศทางการไหลอย่างแม่นยำ โดยเฉพาะในสภาพหน้างานที่วาล์วมีน้ำหนักมากและสภาพแสงไม่เอื้ออำนวย วิธีที่เชื่อถือได้ที่สุดคือการมองหาลูกศรที่หล่อหรือตีขึ้นรูปบนตัวเรือนวาล์ว ซึ่งระบุทิศทางการไหลจากด้านรับเข้าไปยังด้านปล่อยออก หากไม่พบลูกศร ควรตรวจสอบป้ายกำกับหรือคู่มือประกอบการติดตั้ง ห้ามคาดเดาจากตำแหน่งด้ามวาล์วหรือรูปทรงหน้าแปลนเด็ดขาด เพราะองค์ประกอบเหล่านั้นไม่ได้บอกทิศทางการไหลและอาจนำไปสู่การติดตั้งผิดด้านได้ง่าย โดยเฉพาะในวาล์วแบบทางเดียวที่มีข้อกำหนดด้านความปลอดภัยสูง
ขั้นตอนง่าย ๆ ที่ช่วยให้ทำได้ถูกต้องทุกครั้ง ขั้นแรก ให้ดูที่ตัวเรือนโลหะของวาล์ว หากลูกศรชี้ไปทางขวา ของไหลต้องไหลไปทางขวา ขั้นที่สอง หากวาล์วเก่าหรือสกปรกจนมองไม่เห็นลูกศร ให้ดูที่แท็ก แท็กสเตนเลสจะมีไดอะแกรมหรือคำอธิบายกำกับไว้ ขั้นที่สาม ให้มองหา “รูระบาย” บนลูกบอล นี่เป็นเทคนิคเฉพาะทาง หากคุณมองเห็นลูกบอลได้ (เมื่อวาล์วเปิดก่อนติดตั้ง) ให้มองหารูเล็ก ๆ ที่เจาะไว้บนผิวลูกบอล รูนี้ใช้สำหรับระบายแรงดัน รูนี้ต้องหันไปทางด้าน upstream (ด้านแรงดันสูง) เมื่อวาล์วปิด หากติดตั้งกลับด้าน วาล์วจะรั่ว
ข้อผิดพลาดในการติดตั้งที่พบบ่อย:
- ไม่สนใจลูกศร: ฟังดูง่าย แต่หลายคนมองข้าม คิดว่า “ใส่ได้ก็คือใช้ได้”
- ขันแน่นเกินไป: เมื่อขันเกลียววาล์ว อย่าขันแรงเกินไป เพราะจะทำให้ตัวเรือนบิดและซีลเสียหาย
- ใช้ซีลแลนต์ผิดประเภท: ต้องใช้เทปเทฟลอนหรือเพสต์ที่เหมาะสม ใช้เพสต์มากเกินไปอาจไหลเข้าไปอุดที่นั่งวาล์ว
- ทดสอบด้วยลม: หากวาล์วออกแบบมาสำหรับของเหลว การทดสอบด้วยลมแรงดันสูงอาจเป็นอันตราย ต้องปฏิบัติตามขั้นตอนการทดสอบแรงดันเสมอ
บทสรุป
จำไว้ว่าทันทีที่วาล์วถูกเชื่อมหรือยึดหน้าแปลนแล้ว การถอดออกเป็นเรื่องยุ่งยาก ทำให้โครงการล่าช้าและส่งผลต่อความน่าเชื่อถือ ใช้เวลาเพิ่มอีกเพียงสองนาทีเพื่อตรวจสอบทิศทางการไหลให้ตรงกับแบบระบบ หากไม่แน่ใจ ให้หยุดและโทรหาผู้ผลิต การถามคำถามย่อมดีกว่าต้องเปลี่ยนวาล์วที่เสียหายตอนเริ่มเดินระบบจริง ทิศทางการไหลไม่ใช่เพียงคำแนะนำ แต่เป็นปัจจัยสำคัญต่อความปลอดภัยและประสิทธิภาพของโรงงาน ไม่ว่าจะใช้วาล์วมาตรฐานหรือบอลวาล์วแบบทางเดียว การตรวจสอบลูกศรและติดตั้งให้ถูกต้องจะช่วยให้ได้การซีลที่แน่นและยืดอายุการใช้งาน
