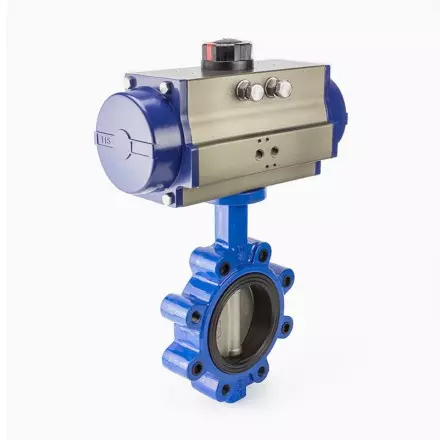

Pneumatic Lug Style Butterfly Valve
-
- ช่วงขนาด: DN50–DN1200
- ประเภทการขับ: ขับลม, ขับไฟฟ้า, คันโยกมือ, วอร์มเกียร์
- ความดันใช้งาน: PN25
- อุณหภูมิการทำงาน: –15°C ถึง 85°C, –25°C ถึง 150°C, –15°C ถึง 85°C, –25°C ถึง 200°C
- วัสดุซีล: EPDM, PTFE, NBR, VITON
- วัสดุแผ่นวาล์ว: สแตนเลส 304/316, ไนลอน, เหล็กเหนียว, 2205, 2507, 1.4529
- วัสดุตัวเรือน: เหล็กเหนียว, สแตนเลส 304/316, WCB, อลูมิเนียมอัลลอย, 2205/2507, 1.4529
- ของไหลที่เหมาะสม: น้ำ, น้ำมัน, ก๊าซ, ผง, FGDD
- มาตรฐานการเชื่อมต่อ: PN10/PN16, ANSI150, DIN16, JIS10K/16K
ติดต่อเราง่ายๆผ่าน Line Official
แชร์ให้เพื่อนของคุณ
Introduction
วาล์วผีเสื้อแบบ Lug Style ขับลมจาก FLOWX ถูกออกแบบมาเพื่อรองรับงานควบคุมการไหลในระบบท่อที่ต้องการความแข็งแรง ความปลอดภัย และความยืดหยุ่นสูงในการติดตั้ง โครงสร้างแบบหูยึด (Lug Type) ช่วยให้ยึดกับหน้าแปลนได้อย่างมั่นคงทั้งสองด้าน และยังสามารถถอดท่อด้านหนึ่งออกได้โดยไม่ต้องปิดระบบทั้งหมด ทำให้เหมาะอย่างยิ่งสำหรับงานซ่อมบำรุงที่ต้องการลด Downtime และรักษาความต่อเนื่องของกระบวนการผลิต การขับเคลื่อนด้วยชุดลม (Pneumatic Actuator) ช่วยให้วาล์วตอบสนองรวดเร็ว เปิด–ปิดได้แม่นยำ และรองรับการทำงานซ้ำ ๆ ได้ดีในระบบอัตโนมัติ วาล์วสามารถทำงานได้ทั้งในโหมด On/Off และควบคุมตำแหน่ง (Control) ตามความต้องการของกระบวนการผลิต ทำให้เหมาะสำหรับงานที่ต้องการความเร็ว ความเสถียร และความน่าเชื่อถือสูง โครงสร้างภายในถูกออกแบบให้ซีลแน่น ลดการรั่วซึมแม้ใช้งานในแรงดันหรืออุณหภูมิที่หลากหลาย วัสดุที่ใช้ผลิตมีความทนทานต่อการกัดกร่อนและการเสื่อมสภาพ ทำให้วาล์วสามารถใช้งานได้ดีในระบบน้ำ อากาศ สารเคมีเบา น้ำมัน และของไหลทั่วไป เหมาะสำหรับโรงงานที่ต้องการความปลอดภัยสูง ความทนทาน และความคุ้มค่าในระยะยาว
Main Specification
| Nominal Size | Operated Type | Work Pressure | Work Temperature | Seal Material | Disc Material | Body Material | Medim | Connection Standard |
| DN25
↓ 1200 |
Pneumatic Actuator
Electric Actuator Manual Hand Lever
|
PN25 | -15-85°C
-25-150°C -15-85°C -25-200°C |
EPDM
PTFE NBR VITON |
SS304/SS316
Nylon Ductile lron 2205 2507 1.4529 |
Ductile Iron
SS304/SS316 WCB Aluminium Alloy 2205 2507 1.4529 |
Water
Oil Gas Powder FGDD |
PN10/PN16
ANSI150 DIN16 JIS10K/16K |
FlowX Butterfly Valve
Dimensions
| Size | CLASS150 | PN10 | PN16 | A | B | L | ФD | H | C | L1 | WT (kg) | ||||
| DN | NPS | D1 | N-M | D1 | N-M | D1 | N-M | ||||||||
| 50 | 2″ | 120.6 | 4-5/8 | 125 | 4-M16 | 125 | 4-M16 | 140 | 80 | 42 | 53 | 309.5 | 71 | 139.5 | – |
| 65 | 2½” | 139.7 | 4-5/8 | 145 | 4-M16 | 145 | 4-M16 | 150 | 89 | 44.7 | 65 | 339.5 | 80.5 | 162 | – |
| 80 | 3″ | 152.4 | 4-5/8 | 160 | 8-M16 | 160 | 8-M16 | 158 | 95 | 46 | 79 | 353.5 | 80.5 | 162 | – |
| 100 | 4″ | 190.5 | 8-5/8 | 180 | 8-M16 | 180 | 8-M16 | 175 | 114 | 52 | 104 | 406 | 95 | 207 | – |
| 125 | 5″ | 215.9 | 8-3/4 | 210 | 8-M16 | 210 | 8-M16 | 190 | 127 | 54.4 | 123.3 | 445.5 | 106 | 237.5 | – |
| 150 | 6″ | 241.3 | 8-3/4 | 240 | 8-M20 | 240 | 8-M20 | 211 | 139 | 55.8 | 155.1 | 491.5 | 123 | 271.5 | – |
| 200 | 8″ | 298.5 | 8-3/4 | 295 | 12-M20 | 295 | 12-M20 | 235 | 175 | 60.6 | 202.5 | 581.5 | 137 | 328 | – |
| 250 | 10″ | 361.9 | 12-7/8 | 350 | 12-M24 | 355 | 12-M24 | 265 | 203 | 65.5 | 250.5 | 651.5 | 164 | 366 | – |
| 300 | 12″ | 540 | 12-7/8 | 400 | 16-M20 | 410 | 16-M24 | 305 | 242 | 76.9 | 301.5 | 753 | 186.5 | 428 | – |
