    alldismo coltd

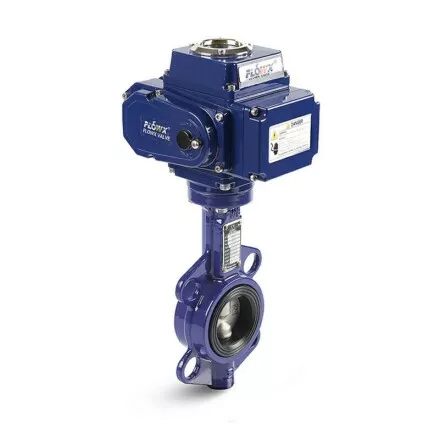

    Electric Wafer Butterfly Valve

      • ช่วงขนาด: DN25–DN1200
      • ประเภทการขับ: ขับลม, ขับไฟฟ้า, คันโยกมือ, วอร์มเกียร์
      • ความดันใช้งาน: PN6, PN10, PN16
      • อุณหภูมิการทำงาน: –15°C ถึง 85°C, –25°C ถึง 150°C, –15°C ถึง 85°C, –25°C ถึง 200°C
      • วัสดุซีล: EPDM, PTFE, NBR, VITON
      • วัสดุแผ่นวาล์ว: สแตนเลส 304/316, อลูมิเนียมบรอนซ์, ไนลอน, เหล็กเหนียว, 2205, 2507, 1.4529
      • วัสดุตัวเรือน: เหล็กเหนียว, สแตนเลส 304/316, WCB, อลูมิเนียมอัลลอย, 2205, 2507, 1.4529
      • ของไหลที่เหมาะสม: น้ำ, น้ำมัน, ก๊าซ, ผง, FGDD
      • มาตรฐานการเชื่อมต่อ: PN10/PN16, ANSI150, DIN16, JIS10K/16K

    หรือ ติดต่อเราได้ง่ายๆผ่าน Line Official

    แชร์ให้เพื่อนของคุณ

    หมวดหมู่: , , ป้ายกำกับ:

    Introduction

    วาล์วผีเสื้อแบบ Wafer ขับไฟฟ้าจาก FLOWX ถูกออกแบบมาเพื่อให้ติดตั้งง่าย ประหยัดพื้นที่ และให้ความแม่นยำสูงในการควบคุมการไหลในระบบท่อ โครงสร้างแบบ Wafer ทำให้วาล์วมีน้ำหนักเบา ติดตั้งได้สะดวกระหว่างหน้าแปลน เหมาะสำหรับระบบที่ต้องการความคล่องตัว ความคุ้มค่า และความสวยงามของงานติดตั้ง การขับเคลื่อนด้วยมอเตอร์ไฟฟ้าช่วยให้วาล์วสามารถควบคุมตำแหน่งได้อย่างละเอียด รองรับทั้งงานเปิด–ปิดแบบ On/Off และงานควบคุมแบบ Modulating วาล์วตอบสนองได้สม่ำเสมอ ใช้งานได้ต่อเนื่อง และรองรับระบบอัตโนมัติในโรงงานได้อย่างมีประสิทธิภาพ เหมาะสำหรับงานที่ต้องการความเสถียร ความแม่นยำ และความปลอดภัยสูง ด้วยการซีลที่แน่นหนาและวัสดุที่ทนทาน วาล์วรุ่นนี้รองรับการใช้งานกับของไหลหลากหลายประเภท เช่น น้ำ น้ำมัน อากาศ ก๊าซ และสารเคมีเบา เหมาะสำหรับโรงงานอุตสาหกรรมทั่วไป ระบบบำบัดน้ำ ระบบ HVAC และงานที่ต้องการความน่าเชื่อถือสูงในระยะยาว



    Main Specification

    Nominal Size Operated Type Work Pressure Work Temperature Seal Material Disc Material Body Material Medim Connection Standard
    DN25

    ↓

    1200

    		 Pneumatic Actuator

    Electric Actuator

    Manual Hand Lever

    Worm Gear

    		 PN6

    PN10

    PN16

    		 -15-85°C

    -25-150°C

    -15-85°C

    -25-200°C

    		 EPDM

    PTFE

    NBR

    VITON

    		 SS304/SS316

    Aluminum Bronze

    Nylon

    Ductile Lron

    2205

    2507

    1.4529

    		 Ductile Iron

    SS304/SS316

    WCB

    Aluminium Alloy

    2205

    2507

    1.4529

    		 Water

    Oil

    Gas

    Powder

    FGDD

    		 PN10/PN16

    ANSI150

    DIN16

    JIS10K/16K





    Dimensions

    FlowX Electric Wafer Butterfly Valves

    Size CLASS150 JIS 10K PN10 PN16 A B ФD L H L1 C WT (kg)
    DN NPS D1 N-Фd1 D1 N-Фd1 D1 N-Фd1 D1 N-Фd1
    32 1¼" 88.9 4-Ф15.9 100 4-Ф19 100 4-Ф19 100 4-Ф19 110 64 34.6 33 311.5 165 140.5 2.9
    40 1½" 98.5 4-Ф15.9 105 4-Ф19 110 4-Ф19 110 4-Ф19 120 70 43 33 327.5 165 140.5 3.3
    50 2" 120.6 4-Ф19.1 120 4-Ф19 125 4-Ф19 125 4-Ф19 140 80 52.9 42 357.5 165 140.5 4.6
    65 2½" 139.7 4-Ф19.1 140 4-Ф19 145 4-Ф19 145 4-Ф19 150 89 64.5 45 376.5 165 140.5 5.1
    80 3" 152.4 8-Ф19.1 150 8-Ф19 160 8-Ф19 160 8-Ф19 158 95 78.8 46 390.5 211.5 140.5 5.5
    100 4" 190.5 8-Ф19.1 175 8-Ф19 180 8-Ф19 180 8-Ф19 176 114 104 52 458.5 211.5 154 8.4
    125 5" 215.9 4-Ф22.4 210 4-Ф23 210 4-Ф23 210 4-Ф19 190 127 123.3 55 485.5 259 154 10.3
    150 6" 241.3 4-Ф22.4 240 4-Ф23 240 4-Ф23 240 4-Ф23 211 139 155.1 56 553 259 186 15
    200 8" 298.5 4-Ф22.4 290 4-Ф23 295 4-Ф23 295 4-Ф23 235 175 202.5 61 613 259 186 19
    250 10" 316.9 4-Ф25.4 355 4-Ф25 350 4-Ф23 355 4-Ф28 265 203 250.5 66 671 283.5 186 26.7

    Electric Wafer Butterfly Valve จาก 9 รีวิว

    1. คุณวรเมธ (วิศวกรไฟฟ้า) –

      ใช้ในงานเดินระบบใหม่ทั้งไลน์ ผลออกมาดีตามที่คาดหวังครับ

    2. ช่างโอ๊ต –

      สเปกตรงตามแบบที่ออกแบบไว้ ใช้จริงแล้วไม่ต้องแก้อะไรเพิ่มครับ

    3. คุณเจ (ช่างเทคนิคภาคสนาม) –

      สเปกตรงตาม datasheet วัดค่าจริงแล้วไม่หนีเยอะครับ

    4. คุณพิมพ์ลดา (ฝ่ายประสานงาน) –

      เหมาะกับงานซ่อมเครื่องจักรที่ต้องการความทนทาน ใช้แล้วไม่หลวมง่ายครับ

    5. คุณก้องภพ (วิศวกรเครื่องกล) –

      ใช้ในงานติดตั้งระบบใหม่ ลูกค้าปลายทางไม่เคย complain เลยครับ

    6. ช่างบอล –

      เหมาะกับงานที่ต้องการความทนทานระยะยาว ใช้มาหลายเดือนยังดีอยู่ค่ะ

    7. ช่างบอย –

      ใช้ในไลน์ผลิตต่อเนื่องทั้งวัน ยังทำงานได้เสถียรดีครับ ใช้งานหน้างานจริงต่อเนื่องหลายชั่วโมงต่อวัน ยังไม่เจออาการรวนหรือหลุดค่าเลย ถือว่าทำได้ดีมากสำหรับงานโรงงานครับ

    8. คุณปาริชาติ (ฝ่ายวางแผนงานซ่อม) –

      วัสดุและงานประกอบดูมืออาชีพ ใช้ในงานจริงได้มั่นใจค่ะ

    9. คุณจิรายุ (ช่างหน้างาน) –

      สเปกตรงตามที่วิศวกรต้องการ ใช้จริงแล้วผ่านทุกจุดครับ ลองใช้เทียบกับของเดิมที่เคยใช้ พบว่าตัวนี้เสถียรกว่าและทนกว่า เหมาะกับงานที่ต้องการลด downtime จริง ๆ ค่ะ
