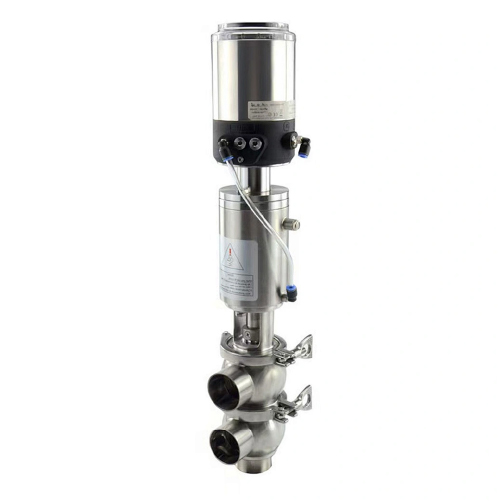

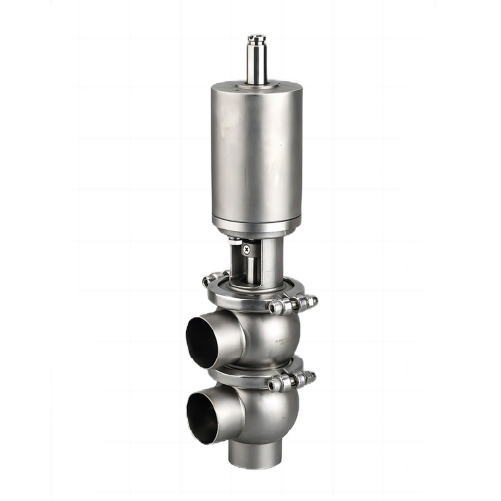

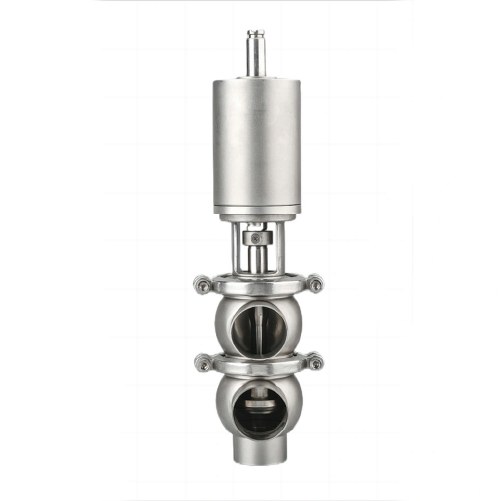

Hygienic Single Seat Diverter Valve
วาล์วสลับทางไหลแบบไฮจีนิกชนิด Single Seat มีความแข็งแรง ทนทาน และเชื่อถือได้ ด้วยโครงสร้างแบบปลั๊กเดี่ยว (Single Plug Design) ไม่ว่าจะใช้สำหรับการปิดกั้นการไหล (Shutoff) หรือการสลับทิศทางการไหล (Changeover) มีขนาดกะทัดรัดและออกแบบเป็นโมดูลาร์นี้ เหมาะอย่างยิ่งสำหรับกระบวนการที่ต้องการมาตรฐานความสะอาดสูง วาล์วชนิดนี้ถูกใช้อย่างแพร่หลายในอุตสาหกรรมแปรรูปอาหาร เครื่องดื่ม การต้มเบียร์ ไวน์ ผลิตภัณฑ์นม เครื่องสำอาง ผลิตภัณฑ์ดูแลส่วนบุคคล ยา ชีวเภสัชกรรม และอุตสาหกรรมเซมิคอนดักเตอร์
ติดต่อเราง่ายๆผ่าน Line Official
แชร์ให้เพื่อนของคุณ
Features
-
- ปลอดภัย สะอาด และถูกหลักสุขอนามัย
- ตัววาล์วแยกส่วน โดยสามารถสลับตำแหน่งทางเข้า–ทางออกได้ตามความต้องการ
- โครงสร้างแบบ Single Plug ช่วยให้รองรับการปิดกั้นการไหลอย่างแน่นหนา ให้ความสะอาดสูง ความปลอดภัยของกระบวนการ และความปลอดภัยของตัวกลาง
- ตรวจสอบซีลก้านวาล์วได้โดยตรง ด้วยโครงยึดแบบเปิดที่เชื่อมต่อระหว่างตัววาล์วและแอคชูเอเตอร์
- ความเชื่อถือได้สูง
- ติดตั้ง จัดแนว และบำรุงรักษาง่าย
- รองรับอัตราการไหลหลากหลายช่วง
- อัปเกรดได้ง่าย
Technical parameters
| Size | 1″ ~ 4″, DN25 ~ DN100 |
| Working temperature | EPDM, -10 ~ 120°C, 14 ~ 248°FOther materials are available upon request |
| Max working pressure | vacuum to10bar, 145psi |
| Surface finish | Internal Ra16-32µin, 0.4-0.8µmExternal sand-blasted or matt |
| Pipe joint standard | DIN, SMS, BS / RJT, 3A, ISO / IDF, ASME / BPE |
| Connection type | welded, clamped, threaded, flanged, or others upon request |
Materials
-
- Valve body EN 1.4301 (AISI 304) or EN 1.4404 & EN 1.4435(AISI 316L)
- Valve seat/seal EPDM, SILICONE, FPM
Options
-
- แอคชูเอเตอร์ลมแบบ Single-acting
- แอคชูเอเตอร์ลมแบบ Double-acting
- เซนเซอร์ตำแหน่งแบบ Inductive
- ชุดควบคุม C-TOP
- Positioner (ตัวควบคุมตำแหน่งวาล์ว)
- ด้ามหมุนแบบ Manual

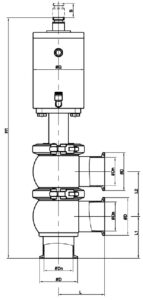

Datasheet
|
Model no |
Size | Do | Dn | D | L | L1 | L2 | H1 | H2 | Q | S |
| SY-SSV2CLL222004E10100 | 1″ | 25.4 | 22.1 | 50.5 | 68 | 65 | 68 | 396 | 327 | 86 | 16 |
| SY-SSV2CLL222004E10125 | 1 1/4″ | 31.8 | 28.5 | 50.5 | 68 | 65 | 68 | 396 | 326 | 86 | 19 |
| SY-SSV2CLL222004E10150 | 1 1/2″ | 38.1 | 34.8 | 50.5 | 68 | 65 | 68 | 386 | 317 | 86 | 21 |
| SY-SSV2CLL222004E10200 | 2″ | 50.8 | 47.5 | 64 | 78 | 70 | 76 | 406 | 331 | 86 | 22 |
| SY-SSV2CLL222004E10250 | 2 1/2″ | 63.5 | 60.2 | 77.5 | 93 | 79 | 86 | 474 | 388 | 133 | 35 |
| SY-SSV2CLL222004E10300 | 3″ | 76.2 | 72.9 | 91 | 103 | 89 | 108 | 517 | 409 | 133 | 35 |
| SY-SSV2CLL222004E10400 | 3 1/2″ | 88.9 | 84.9 | 106 | 112 | 97 | 125 | 517 | 460 | 168 | 32 |
| SY-SSV2CLL222004E10400 | 4″ | 101.6 | 97.4 | 119 | 130 | 130 | 136 | 634 | 500 | 168 | 30 |
| SY-SSV2CLL222004E20025 | DN25 | 28/29 | 25/26 | 50.5 | 77 | 74 | 68 | 405 | 336 | 86 | 16 |
| SY-SSV2CLL222004E20032 | DN32 | 34/35 | 31/32 | 50.5 | 77 | 74 | 68 | 402 | 335 | 86 | 19 |
| SY-SSV2CLL222004E20040 | DN40 | 40/41 | 37/38 | 50.5 | 77 | 74 | 68 | 395 | 326 | 86 | 21 |
| SY-SSV2CLL222004E20050 | DN50 | 52/53 | 49/50 | 64 | 87 | 79 | 76 | 415 | 340 | 86 | 22 |
| SY-SSV2CLL222004E20065 | DN65 | 70 | 66 | 91 | 118 | 104 | 109 | 532 | 424 | 133 | 35 |
| SY-SSV2CLL222004E20080 | DN80 | 85 | 81 | 106 | 127 | 112 | 125 | 597 | 475 | 168 | 32 |
| SY-SSV2CLL222004E20100 | DN100 | 104 | 100 | 119 | 142 | 142 | 136 | 647 | 512 | 168 | 30 |

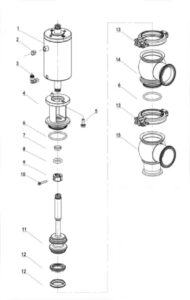

Parts list
| No. | Description | Quantity |
| 01 | pneumatic actuator | 1 |
| 02 | silencer | 1 |
| 03 | air tap | 1 |
| 04 | bracket | 1 |
| 05 | bolt | 1 |
| 06 | o-ring | 2 |
| 07 | bushing | 1 |
| 08 | o-ring | 1 |
| 09 | shaft connector | 1 |
| 10 | screw | 1 |
| 11 | valve shaft | 1 |
| 12 | shaft gasket | 2 |
| 13 | clamp | 2 |
| 14 | upper valve body | 1 |
| 15 | lower valve body | 1 |
