    Home » Products » FlowX » Pneumatic Wafer Butterfly Valve
    alldismo coltd

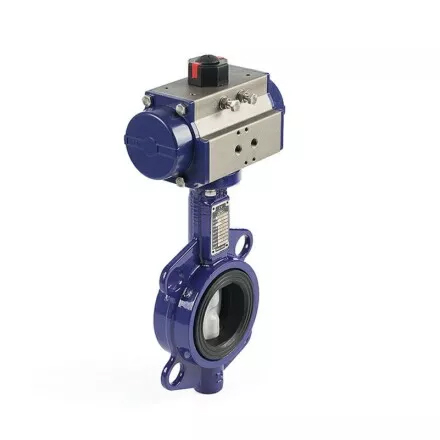

    Pneumatic Wafer Butterfly Valve

      • ช่วงขนาด: DN25–DN1200
      • ประเภทการขับ: ขับลม, ขับไฟฟ้า, คันโยกมือ, วอร์มเกียร์
      • ความดันใช้งาน: PN6, PN10, PN16
      • อุณหภูมิการทำงาน: –15°C ถึง 85°C, –25°C ถึง 150°C, –15°C ถึง 85°C, –25°C ถึง 200°C
      • วัสดุซีล: EPDM, PTFE, NBR, VITON
      • วัสดุแผ่นวาล์ว: สแตนเลส 304/316, อลูมิเนียมบรอนซ์, ไนลอน, เหล็กเหนียว, 2205, 2507, 1.4529
      • วัสดุตัวเรือน: เหล็กเหนียว, สแตนเลส 304/316, WCB, อลูมิเนียมอัลลอย, 2205, 2507, 1.4529
      • ของไหลที่เหมาะสม: น้ำ, น้ำมัน, ก๊าซ, ผง, FGDD
      • มาตรฐานการเชื่อมต่อ: PN10/PN16, ANSI150, DIN16, JIS10K/16K

    หรือ ติดต่อเราได้ง่ายๆผ่าน Line Official

    แชร์ให้เพื่อนของคุณ

    หมวดหมู่: , , ป้ายกำกับ:

    Introduction

    วาล์วผีเสื้อแบบ Wafer ขับลมจาก FLOWX ถูกออกแบบมาเพื่อให้ติดตั้งง่าย ประหยัดพื้นที่ และให้ประสิทธิภาพสูงในการควบคุมการไหลในระบบท่อ โครงสร้างแบบ Wafer ทำให้วาล์วมีน้ำหนักเบา ติดตั้งได้สะดวกระหว่างหน้าแปลน และเหมาะสำหรับระบบที่ต้องการความคล่องตัวและความคุ้มค่า การขับเคลื่อนด้วยชุดลม (Pneumatic Actuator) ช่วยให้วาล์วตอบสนองรวดเร็ว เปิด–ปิดได้แม่นยำ รองรับการทำงานซ้ำ ๆ ได้ดีในระบบอัตโนมัติ วาล์วสามารถใช้งานได้ทั้งแบบ On/Off และแบบควบคุมตำแหน่ง (Control) ทำให้เหมาะสำหรับงานที่ต้องการความเร็ว ความเสถียร และความแม่นยำในการควบคุมการไหล ด้วยการออกแบบที่ซีลแน่นและวัสดุที่ทนทาน วาล์วรุ่นนี้รองรับการใช้งานกับของไหลหลากหลายประเภท เช่น น้ำ อากาศ น้ำมัน และสารเคมีเบา เหมาะสำหรับโรงงานอุตสาหกรรมทั่วไป ระบบบำบัดน้ำ ระบบ HVAC และงานที่ต้องการความน่าเชื่อถือสูงในระยะยาว



    Main Specification

    Nominal Size Operated Type Work Pressure Work Temperature Seal Material Disc Material Body Material Medim Connection Standard
    DN25

    ↓

    1200

    		 Pneumatic Actuator

    Electric Actuator

    Manual Hand Lever

    Worm Gear

    		 PN6

    PN10

    PN16

    		 -15-85°C

    -25-150°C

    -15-85°C

    -25-200°C

    		 EPDM

    PTFE

    NBR

    VITON

    		 SS304/SS316

    Aluminum Bronze

    Nylon

    Ductile Lron

    2205

    2507

    1.4529

    		 Ductile Iron

    SS304/SS316

    WCB

    Aluminium Alloy

    2205

    2507

    1.4529

    		 Water

    Oil

    Gas

    Powder

    FGDD

    		 PN10/PN16

    ANSI150

    DIN16

    JIS10K/16K





    Dimensions

    Pneumatic Wafer Butterfly Valve

    Size CLASS150 JIS 10K PN10 PN16 A B ФD L DOUBLE ACTING
    DN NPS D1 N-Фd1 D1 N-Фd1 D1 N-Фd1 D1 N-Фd1 H L1 C WT (kg)
    32 1¼" 88.9 4-Ф15.9 100 4-Ф19 100 4-Ф19 100 4-Ф19 110 64 34.6 33 263.5 139.5 71 1.4
    40 1½" 98.5 4-Ф15.9 105 4-Ф19 110 4-Ф19 110 4-Ф19 120 70 43 33 279.5 139.5 71 2.6
    50 2" 120.6 4-Ф19.1 120 4-Ф19 125 4-Ф19 125 4-Ф19 140 80 52.9 42 309.5 139.5 71 3.9
    65 2½" 139.7 4-Ф19.1 140 4-Ф19 145 4-Ф19 145 4-Ф19 150 89 64.5 45 339.5 162 80.5 4.9
    80 3" 152.4 8-Ф19.1 150 8-Ф19 160 8-Ф19 160 8-Ф19 158 95 78.8 46 353.5 162 80.5 5.3
    100 4" 190.5 8-Ф19.1 175 8-Ф19 180 8-Ф19 180 8-Ф19 176 114 104 52 407 207 95 7.4
    125 5" 215.9 4-Ф22.4 210 4-Ф23 210 4-Ф23 210 4-Ф19 190 127 123.3 55 445.5 237.5 106 10.2
    150 6" 241.3 4-Ф22.4 240 4-Ф23 240 4-Ф23 240 4-Ф23 211 139 155.1 56 491.5 271.5 123 13.5
    200 8" 298.5 4-Ф22.4 290 4-Ф23 295 4-Ф23 295 4-Ф23 235 175 202.5 61 586.5 328 137 20.5
    250 10" 316.9 4-Ф25.4 355 4-Ф25 350 4-Ф23 355 4-Ф28 265 203 250.5 66 651.5 366 148 29.2
