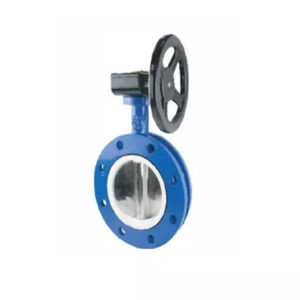

Gear-Operated Fully Lined Butterfly Valve
-
- ช่วงขนาด: DN25–DN300
- ประเภทการขับ: ขับลม, ขับไฟฟ้า, คันโยกมือ, วอร์มเกียร์
- ความดันใช้งาน: PN1.0, PN1.6
- อุณหภูมิการทำงาน: –15°C ถึง 150°C
- วัสดุซีล: PTFE, FEP, PFA, GXPO
- วัสดุแผ่นวาล์ว: WCB, สแตนเลส 304
- วัสดุตัวเรือน: เหล็กเหนียว, WCB, สแตนเลส
- ของไหลที่เหมาะสม: กรดเข้มข้น, ด่างเข้มข้น, สารออกซิไดซ์แรง
- มาตรฐานการเชื่อมต่อ: PN10/PN16, ANSI150, DIN16, JIS10K/16K
ติดต่อเราง่ายๆผ่าน Line Official
แชร์ให้เพื่อนของคุณ
Introduction
วาล์วผีเสื้อแบบ Fully Lined ขับวอร์มเกียร์จาก FLOWX ถูกออกแบบมาเพื่อรองรับงานควบคุมการไหลในระบบที่มีความกัดกร่อนสูง เช่น กรดเข้มข้น ด่างเข้มข้น และสารออกซิไดซ์แรง โครงสร้างภายในเคลือบเต็มตัวช่วยป้องกันการสัมผัสระหว่างของไหลกับโลหะ ลดการกัดกร่อน และยืดอายุการใช้งานของวาล์วได้อย่างมีประสิทธิภาพ เหมาะสำหรับกระบวนการที่ต้องการความปลอดภัยสูงและความเสถียรในการทำงานต่อเนื่อง ชุดขับวอร์มเกียร์ (Worm Gear) ช่วยให้การเปิด–ปิดวาล์วเป็นไปอย่างนุ่มนวล แม่นยำ และควบคุมได้ง่าย แม้ในระบบที่มีแรงดันหรือแรงต้านสูง การทดรอบของเกียร์ช่วยเพิ่มแรงบิด ทำให้ผู้ใช้งานสามารถควบคุมวาล์วได้อย่างปลอดภัย เหมาะสำหรับงานที่ต้องการการปรับตำแหน่งวาล์วอย่างละเอียดและต้องการความเสถียรในการใช้งานระยะยาว ด้วยการซีลที่แน่นหนาและวัสดุเคลือบภายในที่ทนสารเคมี วาล์วรุ่นนี้จึงเหมาะสำหรับงานที่ต้องการความปลอดภัยสูง ลดความเสี่ยงจากการรั่วไหล และรองรับการใช้งานในสภาพแวดล้อมที่ท้าทาย เช่น โรงงานเคมี โรงงานผลิตยา อาหาร–เครื่องดื่ม และระบบบำบัดน้ำเสียที่มีสารกัดกร่อน
Main Specification
| Nominal Size | Operated Type | Work Pressure | Work Temperature | Seal Material | Disc Material | Body Material | Medim | Connection Standard |
| DN25
↓ 300 |
Pneumatic Actuator
Electric Actuator Manual Hand Lever Worm Gear |
PN10
PN16 |
-15-150°C | PTFE
FEP PFA GXPO |
WCB
SS304 |
Ductile Iron
Stainless Steel WCB |
Strong Acid
Strong Alkali Strong Oxidant |
PN10/PN16
ANSI150 DIN16 JIS10K/16K |
FlowX Butterfly Valve
Dimensions
| Size | CLASS150 | JIS 10K | PN10 | PN16 | A | B | L | ФD | H | C | WT (kg) | |||||
| DN | NPS | D1 | N-Фd1 | D1 | N-Фd1 | D1 | N-Фd1 | D1 | N-Фd1 | |||||||
| 50 | 2″ | 120.6 | 2-Ф19.1 | 120 | 2-Ф19 | 125 | 2-Ф19 | 125 | 2-Ф19 | 140 | 80 | 43 | 53 | 357.5 | 120 | – |
| 65 | 2½” | 139.7 | 2-Ф19.1 | 140 | 2-Ф19 | 145 | 2-Ф19 | 145 | 2-Ф19 | 150 | 89 | 45 | 65 | 407.5 | 120 | – |
| 80 | 3″ | 152.4 | 2-Ф19.1 | 150 | 2-Ф19 | 160 | 2-Ф19 | 160 | 2-Ф19 | 158 | 95 | 45 | 79 | 421.5 | 120 | – |
| 100 | 4″ | 190.5 | 2-Ф19.1 | 175 | 4-Ф19 | 180 | 2-Ф19 | 180 | 4-Ф19 | 176 | 114 | 52 | 104 | 493 | 120 | – |
| 125 | 5″ | 215.9 | 4-Ф22.4 | 210 | 4-Ф23 | 210 | 2-Ф23 | 210 | 4-Ф23 | 190 | 125 | 56 | 123.3 | 520 | 120 | – |
| 150 | 6″ | 241.3 | 4-Ф22.4 | 240 | 4-Ф23 | 240 | 4-Ф23 | 240 | 4-Ф23 | 210 | 139 | 56 | 155.1 | 552 | 120 | – |
| 200 | 8″ | 298.5 | 4-Ф22.4 | 290 | 4-Ф23 | 295 | 4-Ф23 | 295 | 4-Ф23 | 236 | 175 | 60 | 202.5 | 614 | 200 | – |
| 250 | 10″ | 361.9 | 4-Ф25.4 | 355 | 4-Ф25 | 350 | 4-Ф23 | 355 | 4-Ф28 | 275 | 203 | 68 | 250.5 | 684 | 200 | – |
| 300 | 12″ | 431.8 | 4-Ф25.4 | 400 | 4-Ф25 | 400 | 4-Ф23 | 410 | 4-Ф28 | 305 | 242 | 78 | 301.5 | 776.5 | 300 | – |
| 350 | 14″ | 476 | 4-Ф28.5 | 445 | 4-Ф25 | 460 | 4-Ф23 | 470 | 4-Ф28 | 337 | 284 | 78 | 333.1 | 85.5 | 300 | – |
