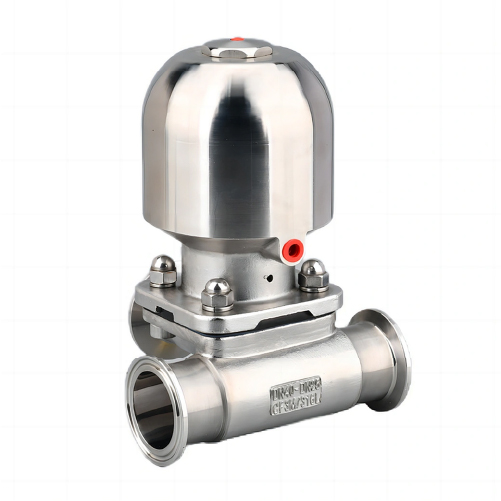

    Sterile 3-Way Diaphragm Valve

    วาล์วไดอะแฟรมปลอดเชื้อแบบสามทาง (Sterile 3‑way diaphragm valves) ถูกใช้อย่างแพร่หลายในอุตสาหกรรมอาหารและชีวเภสัชกรรม รวมถึงอุตสาหกรรมเซมิคอนดักเตอร์อัลตร้าพิวร์ ไมโครอิเล็กทรอนิกส์ และอุตสาหกรรมเคมีชั้นดี วาล์วชนิดนี้มีประสิทธิภาพสูงในการป้องกันการเจริญเติบโตของแบคทีเรีย และถูกออกแบบมาโดยเน้นการทำความสะอาดและการทำให้ปลอดเชื้อเป็นหลัก  ด้วยระบบซีลแบบสเตติก (Static sealing) ส่วนประกอบซีลจะไม่เกิดการสึกหรอ และโครงสร้างไม่มีจุดอับ (Dead points) ส่งผลให้วาล์วมีความถูกสุขอนามัยสูงกว่าและมีความทนทานยาวนานกว่า

    หรือ ติดต่อเราได้ง่ายๆผ่าน Line Official

    แชร์ให้เพื่อนของคุณ

    หมวดหมู่: , ป้ายกำกับ:

    Operating principles

      • ไดอะแฟรมของวาล์วไดอะแฟรมปลอดเชื้อแบบสามทางทำหน้าที่เป็นทั้งซีลตัวเรือนและซีลที่เบาะวาล์ว โดยไม่มีช่องทางเชื่อมต่อกับสภาพแวดล้อมภายนอก ทำให้วาล์วชนิดนี้เหมาะอย่างยิ่งสำหรับกระบวนการปลอดเชื้อ
      • เมื่อวาล์วกำลังปิด แผ่นกด (pressure pad) ที่รองรับไดอะแฟรมจะถูกขยับเข้าไปยังพื้นผิวซีลของตัวเรือนวาล์ว เมื่อแผ่นกดเคลื่อนเข้าใกล้พื้นผิวซีล ไดอะแฟรมจะโค้งงอและถูกกดลงบนบริเวณที่นั่งวาล์วตรงกลางตัวเรือน ส่งผลให้วาล์วปิดสนิท
      • ความสัมพันธ์เชิงกลระหว่างตัวเรือนวาล์วและแผ่นกดช่วยป้องกันไม่ให้เกิดการกดไดอะแฟรมเกินกำลัง
      • วาล์วไดอะแฟรมปลอดเชื้อแบบสามทางสามารถเปิดหรือปิดได้ทั้งแบบแมนนวล แบบนิวเมติก รวมถึงผ่านชุดควบคุมและโซลินอยด์วาล์ว



    Features

      • เหมาะอย่างยิ่งสำหรับการควบคุมการไหลและงานปลอดเชื้อ
      • ทำความสะอาดได้ง่ายกว่าเมื่อเทียบกับวาล์วประเภทอื่น
      • เหมาะสำหรับตัวกลางที่มีอนุภาคปะปน
      • เกิดคาวิเทชันน้อยกว่าเมื่อใช้สำหรับควบคุมการไหล
      • ตัวเรือนวาล์วและไดอะแฟรมมีให้เลือกหลายวัสดุและหลายรูปแบบ
      • ไม่มีโพรงสะสมของเหลว และสามารถระบายตัวเองได้ (Self‑draining)
      • เพื่อให้ได้ประสิทธิภาพการระบายตัวเองที่สมบูรณ์แบบ
      • สำหรับท่อที่มีความยาว แนะนำให้ติดตั้งวาล์วเอียงตามมุม α° ดังภาพด้านล่าง เพื่อให้มั่นใจว่าระบบสามารถระบายของเหลวได้อย่างสมบูรณ์ทั้งระบบ
      • ตัวเรือนวาล์วและไดอะแฟรมมีให้เลือกหลายวัสดุและหลายรุ่น
      • การซีลระหว่างปุ่มยึด (lug boss) รอบตัวเรือนวาล์วและสันนูนที่ตำแหน่งสอดคล้องกันบนไดอะแฟรม ช่วยให้ไดอะแฟรมสามารถซีลกับตัวเรือนวาล์วได้อย่างสมบูรณ์ ไม่ว่าวาล์วจะอยู่ในสถานะเปิดหรือปิด ส่งผลให้วาล์วสามาร
      • ระบายของเหลวได้หมดจดและทำความสะอาดได้ง่าย ตรงตามมาตรฐานการออกแบบของ EHEDG
      • มีให้เลือกครบทุกขนาดการเชื่อมต่อและทุกรูปแบบ พร้อมระบบล็อกในตัว
      • รองรับการตั้งค่าจำกัดระยะสโตรกทั้งขั้นต่ำและขั้นสูงสุด (Minimum and maximum stroke limitation)



    Technical Parameters

    Size 1/4" ~ 4", DN8 ~ DN100
    Temperature Working temperature EPDM, -10 ~ 130°C, 14 ~ 266°F
    EPDM+PTFE, -10 ~ 150°C, 14 ~ 302°F
    Sterilization temperature 150°C, 302°F, Max. 60 min
    Working pressure 1/4" ~ 2", DN8 ~ DN50， EPDM vacuum to10bar, 145psi
    1/4" ~ 2", DN8 ~ DN50， EPDM + PTFE vacuum to 6bar, 87psi
    2.5" ~ 4", DN65 ~ DN100, EPDM vacuum to 8bar, 116psi
    2.5" ~ 4", DN65 ~ DN100， EPDM + PTFE vacuum to 5bar, 72psi
    Surface finish Internal Ra≤20µin, 0.5µm (SF1); Ra≤15µin, 0.375µm (SF4);
    External sand-blasted
    Pipe joint standard DIN, SMS, BS / RJT, 3A, ISO / IDF, ASME / BPE
    Connection type welded, clamped, threaded, flanged,or others upon request



    Materials

      • Valve body 14435 (ASTM A 351 CF3M), 1.4435 - BN2 (316L) Fe < 0.5% or 1.4404 (AISI 316L)
      • Diaphragm EPDM, EPDM+PTFE adhesive, EPDM+PTFE separate, SILICONE

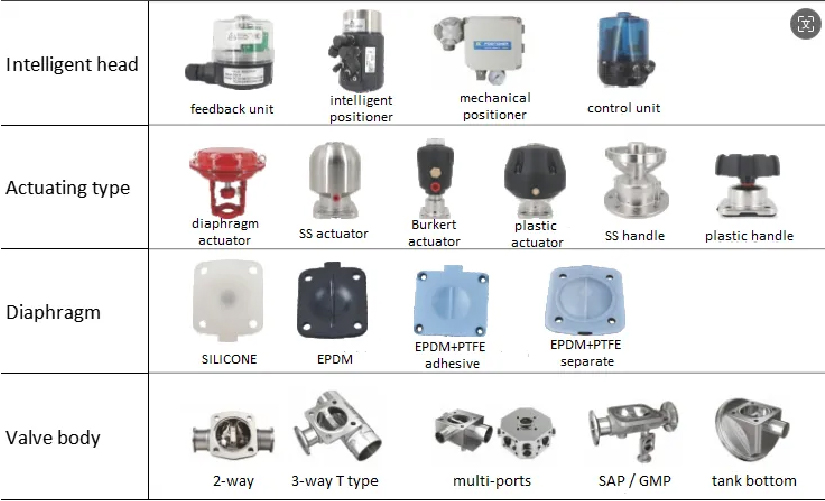

    Options



    Datasheet

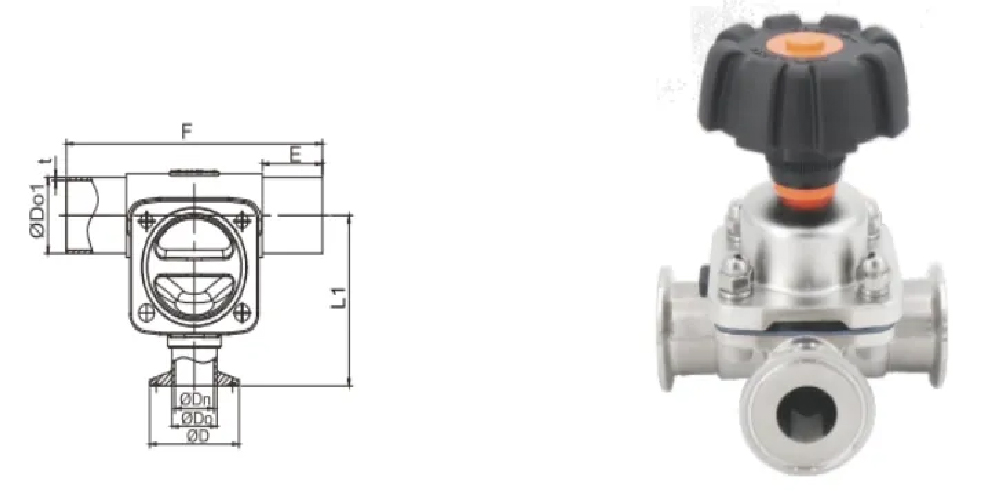

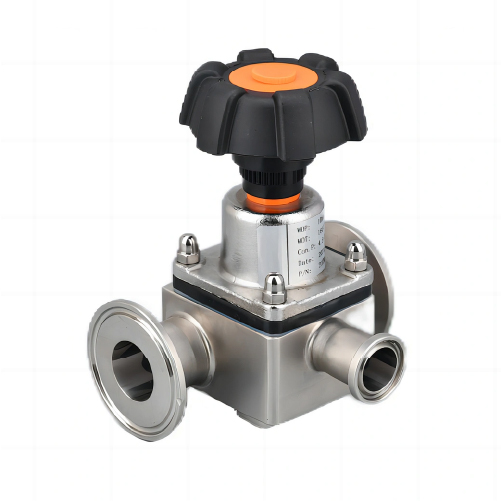

    T Type

    Model no Size Do Dn D Do1 t E F L1
    SY-DV3T1011200P100750075 3/4"-3/4" 19.05 15.8 25.4 19.1 1.65 30 110 68
    SY-DV3T1011200P100750100 3/4"-1 19.05 15.8 25.4 25.4 1.65 30 110 70
    SY-DV3T1011200P100750150 3/4"-1 12" 19.05 15.8 25.4 38.1 1.65 30 110 77
    SY-DV3T1011200P100750200 3/4"-2" 19.05 15.8 25.4 50.8 1.65 35 120 83
    SY-DV3T1011200P101000100 1"-1" 25.4 22.1 50.5 25.4 1.65 30 134 82
    SY-DV3T1011200P101000150 1"-1 1/2" 25.4 22.1 50.5 38.1 1.65 30 134 92
    SY-DV3T1011200P101000200 1"-2" 25.4 22.1 50.5 50.8 1.65 35 144 95
    SY-DV3T1011200P101000250 1"-2 1/2" 25.4 22.1 50.5 63.5 1.65 35 144 100
    SY-DV3T1011200P101250125 1 1/4"-1 1/4" 31.8 28.5 50.5 31.8 1.65 30 162 108
    SY-DV3T1011200P101250150 1 1/4"-1 1/2" 31.8 28.5 50.5 38.1 1.65 30 162 111
    SY-DV3T1011200P101250200 1 1/4"-2" 31.8 28.5 50.5 50.8 1.65 35 172 114
    SY-DV3T1011200P101250250 1 1/4"-2 1/2" 31.8 28.5 50.5 63.5 1.65 35 172 120
    SY-DV3T1011200P101500150 1 1/2"-1 1/2" 38.1 34.8 50.5 38.1 1.65 30 162 111
    SY-DV3T1011200P101500200 1 1/2"-2" 38.1 34.8 50.5 50.8 1.65 35 172 114
    SY-DV3T1011200P101500250 1 1/2"-2 1/2" 38.1 34.8 50.5 63.5 1.65 35 172 120
    SY-DV3T1011200P102000200 2"-2" 50.8 47.5 64 50.8 1.65 35 195 139
    SY-DV3T1011200P102000250 2"-2 1/2" 50.8 47.5 64 63.5 1.65 35 195 141
    SY-DV3T1011200P102500250 2 1/2"-2 1/2" 63.5 60.2 77.5 63.5 1.65 35 195 141
    SY-DV3T1011200P102500300 2 1/2"-3" 63.5 60.2 77.5 76.2 1.65 40 205 147
    SY-DV3T1011200P103000300 3"-3" 76.2 72.9 91 76.2 1.65 171 264 171
    SY-DV3T1011200P200200020 DN20-DN20 22/23 19/20 34 22/23 1.5 30 110 68
    SY-DV3T1011200P200200025 DN20-DN25 22/23 19/20 34 28/29 1.5 30 110 70
    SY-DV3T1011200P200200040 DN20-DN40 22/23 19/20 34 40/41 1.5 30 110 77
    SY-DV3T1011200P200200050 DN20-DN50 22/23 19/20 34 52/53 1.5 35 120 83
    SY-DV3T1011200P200250025 DN25-DN25 28/29 25/26 50.5 28/29 1.5 30 134 82
    SY-DV3T1011200P200250040 DN25-DN40 28/29 25/26 50.5 40/41 1.5 30 134 92
    SY-DV3T1011200P200250050 DN25-DN50 28/29 25/26 50.5 52/53 1.5 35 144 95
    SY-DV3T1011200P200250065 DN25-DN65 28/29 25/26 50.5 70 2.0 35 144 100
    SY-DV3T1011200P200320032 DN32-DN32 34/35 31/32 50.5 34/35 1.5 30 162 108
    SY-DV3T1011200P200320040 DN32-DN40 34/35 31/32 50.5 40/41 1.5 30 162 111
    SY-DV3T1011200P200320050 DN32-DN50 34/35 31/32 50.5 52/53 1.5 35 172 114
    SY-DV3T1011200P200320065 DN32-DN65 34/35 31/32 50.5 70 2.0 35 172 120
    SY-DV3T1011200P200400040 DN40-DN40 40/41 37/38 50.5 40/41 1.5 30 162 111
    SY-DV3T1011200P200400050 DN40-DN50 40/41 37/38 50.5 52/53 1.5 35 172 114
    SY-DV3T1011200P200400065 DN40-DN65 40/41 37/38 50.5 70 2.0 35 172 120
    SY-DV3T1011200P200500050 DN50-DN50 52/53 49/50 64 52/53 1.5 35 195 139
    SY-DV3T1011200P200500065 DN50-DN65 52/53 49/50 64 70 2.0 35 195 141
    SY-DV3T1011200P200650065 DN65-DN65 70 66 91 70 2.0 35 195 141
    SY-DV3T1011200P200650080 DN65-DN80 70 66 91 85 2.0 40 205 147
    SY-DV3T1011200P200800080 DN80-DN80 85 81 106 85 2.0 171 264 171

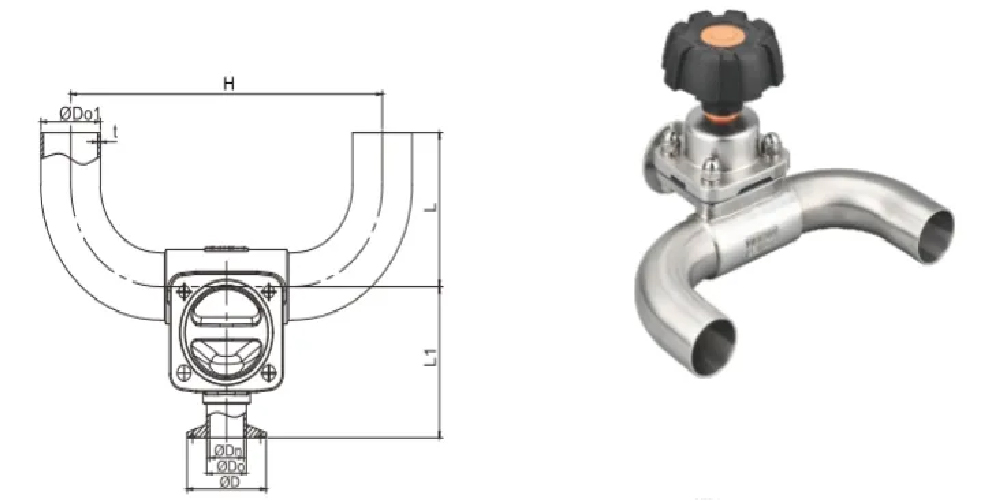

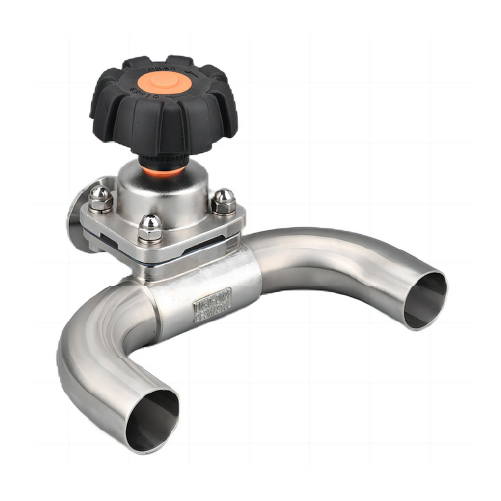

    UC Type

    Model no Size Do Dn D Do1 t H L L1
    SY-DV3UC1011200P100750075 3/4"-3/4" 19.05 15.8 25.4 19.1 1.65 30 110 68
    SY-DV3UC1011200P100750100 3/4"-1 19.05 15.8 25.4 25.4 1.65 30 110 70
    SY-DV3UC1011200P100750150 3/4"-1 12" 19.05 15.8 25.4 38.1 1.65 30 110 77
    SY-DV3UC1011200P100750200 3/4"-2" 19.05 15.8 25.4 50.8 1.65 35 120 83
    SY-DV3UC1011200P101000100 1"-1" 25.4 22.1 50.5 25.4 1.65 30 134 82
    SY-DV3UC1011200P101000150 1"-1 1/2" 25.4 22.1 50.5 38.1 1.65 30 134 92
    SY-DV3UC1011200P101000200 1"-2" 25.4 22.1 50.5 50.8 1.65 35 144 95
    SY-DV3UC1011200P101000250 1"-2 1/2" 25.4 22.1 50.5 63.5 1.65 35 144 100
    SY-DV3UC1011200P101250125 1 1/4"-1 1/4" 31.8 28.5 50.5 31.8 1.65 30 162 108
    SY-DV3UC1011200P101250150 1 1/4"-1 1/2" 31.8 28.5 50.5 38.1 1.65 30 162 111
    SY-DV3UC1011200P101250200 1 1/4"-2" 31.8 28.5 50.5 50.8 1.65 35 172 114
    SY-DV3UC1011200P101250250 1 1/4"-2 1/2" 31.8 28.5 50.5 63.5 1.65 35 172 120
    SY-DV3UC1011200P101500150 1 1/2"-1 1/2" 38.1 34.8 50.5 38.1 1.65 30 162 111
    SY-DV3UC1011200P101500200 1 1/2"-2" 38.1 34.8 50.5 50.8 1.65 35 172 114
    SY-DV3UC1011200P101500250 1 1/2"-2 1/2" 38.1 34.8 50.5 63.5 1.65 35 172 120
    SY-DV3UC1011200P102000200 2"-2" 50.8 47.5 64 50.8 1.65 35 195 139
    SY-DV3UC1011200P102000250 2"-2 1/2" 50.8 47.5 64 63.5 1.65 35 195 141
    SY-DV3UC1011200P102500250 2 1/2"-2 1/2" 63.5 60.2 77.5 63.5 1.65 35 195 141
    SY-DV3UC1011200P102500300 2 1/2"-3" 63.5 60.2 77.5 76.2 1.65 40 205 147
    SY-DV3UC1011200P103000300 3"-3" 76.2 72.9 91 76.2 1.65 171 264 171
    SY-DV3UC1011200P200200020 DN20-DN20 22/23 19/20 34 22/23 1.5 30 110 68
    SY-DV3UC1011200P200200025 DN20-DN25 22/23 19/20 34 28/29 1.5 30 110 70
    SY-DV3UC1011200P200200040 DN20-DN40 22/23 19/20 34 40/41 1.5 30 110 77
    SY-DV3UC1011200P200200050 DN20-DN50 22/23 19/20 34 52/53 1.5 35 120 83
    SY-DV3UC1011200P200250025 DN25-DN25 28/29 25/26 50.5 28/29 1.5 30 134 82
    SY-DV3UC1011200P200250040 DN25-DN40 28/29 25/26 50.5 40/41 1.5 30 134 92
    SY-DV3UC1011200P200250050 DN25-DN50 28/29 25/26 50.5 52/53 1.5 35 144 95
    SY-DV3UC1011200P200250065 DN25-DN65 28/29 25/26 50.5 70 2.0 35 144 100
    SY-DV3UC1011200P200320032 DN32-DN32 34/35 31/32 50.5 34/35 1.5 30 162 108
    SY-DV3UC1011200P200320040 DN32-DN40 34/35 31/32 50.5 40/41 1.5 30 162 111
    SY-DV3UC1011200P200320050 DN32-DN50 34/35 31/32 50.5 52/53 1.5 35 172 114
    SY-DV3UC1011200P200320065 DN32-DN65 34/35 31/32 50.5 70 2.0 35 172 120
    SY-DV3UC1011200P200400040 DN40-DN40 40/41 37/38 50.5 40/41 1.5 30 162 111
    SY-DV3UC1011200P200400050 DN40-DN50 40/41 37/38 50.5 52/53 1.5 35 172 114
    SY-DV3UC1011200P200400065 DN40-DN65 40/41 37/38 50.5 70 2.0 35 172 120
    SY-DV3UC1011200P200500050 DN50-DN50 52/53 49/50 64 52/53 1.5 35 195 139
    SY-DV3UC1011200P200500065 DN50-DN65 52/53 49/50 64 70 2.0 35 195 141
    SY-DV3UC1011200P200650065 DN65-DN65 70 66 91 70 2.0 35 195 141
    SY-DV3UC1011200P200650080 DN65-DN80 70 66 91 85 2.0 40 205 147
    SY-DV3UC1011200P200800080 DN80-DN80 85 81 106 85 2.0 171 264 171
