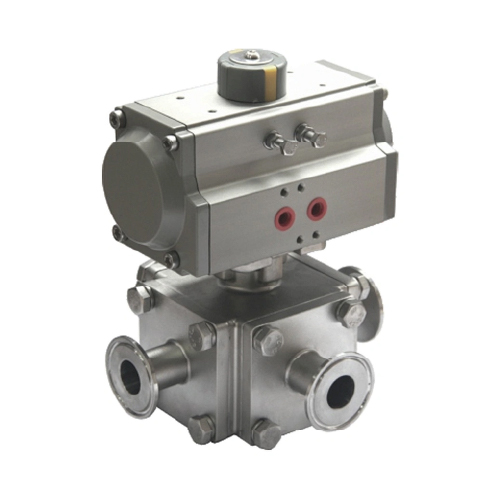

    Sanitary Non-Retention 4-way Ball Valve

    วาล์วบอลสี่ทางแบบไม่กักของเหลวสำหรับงานสุขอนามัย (Sanitary non‑retention 4‑way ball valves) เป็นวาล์วอเนกประสงค์ที่สามารถใช้งานได้แม้ในสภาวะที่ท้าทาย เหมาะอย่างยิ่งสำหรับการปิดกั้นของไหลหรือก๊าซอย่างปลอดภัยภายใต้แรงดันการทำงานสูง เนื่องจากตัวกลางจะไหลผ่านระหว่างลูกบอลและตัวเรือนในระหว่างการเปิด‑ปิด วาล์วบอลจึงเหมาะสำหรับของเหลวที่มีความบริสุทธิ์ทางกลสูง สารเฉื่อย สารกัดกร่อน รวมถึงก๊าซหรือไอน้ำ  ด้วยการออกแบบที่ถูกสุขอนามัย วาล์วบอลสี่ทางแบบไม่กักของเหลวของ Sangyie ถูกใช้อย่างแพร่หลายในอุตสาหกรรมอาหาร ไวน์ เครื่องดื่ม ผลิตภัณฑ์นม วิศวกรรมเภสัชกรรม เครื่องสำอาง และอุตสาหกรรมเคมี

    หรือ ติดต่อเราได้ง่ายๆผ่าน Line Official

    แชร์ให้เพื่อนของคุณ

    หมวดหมู่: , ป้ายกำกับ:

    Features

      • สามารถสลับใช้งานร่วมกับด้ามจับแบบแมนนวล แอคชูเอเตอร์ลม และแอคชูเอเตอร์ไฟฟ้าได้อย่างง่ายดาย
      • ห้องวาล์วแบบฟูลแควิตี้ไร้จุดอับ ไม่กักเก็บของเหลว
      • ความต้านทานต่ำ
      • อัตราการไหลสูง
      • รองรับแรงดันการทำงานสูง
      • รองรับอุณหภูมิสูง
      • อายุการใช้งานยาวนาน
      • ทางเข้าและทางออกสามารถสลับตำแหน่งได้ และรองรับการเชื่อมต่อทุกประเภท
      • บำรุงรักษาง่าย ประหยัดค่าใช้จ่าย ไม่ต้องใช้เครื่องมือเฉพาะทาง



    Technical Parameters

    Size 1/2" ~4", DN10 ~ DN100
    Temperature Working temperature PTFE, -20 ~ 150°C, -4 ~302°F
    Other materials are available upon request
    Sterilization temperature 200°C, 392°F, Max. 20 min
    Working pressure 1/2" ~2 1/2",
    DN10 ~ DN65    		 vacuum to16bar,232psi
    3" ~4", DN80 ~ DN100 vacuum to 8bar, 116psi
    Surface finish Internal Ra≤16µin, 0.4µm
    Pipe joint standard DIN, SMS, BS / RJT, 3A, ISO / IDF
    Connection type welded, clamped, threaded, flanged,or others upon request



    Materials

      • Medium wetted steel parts EN 1.4301 (AISI 304) or EN 1.4404 & EN 1.4435(AISI 316L)
      • Other St. St. Parts EN 1.4301 (AISI 304)
      • Medium wetted gasket PTFE, EPDM
      • Other gasket PTFE, NBR



    Options

      • แอคชูเอเตอร์ลมแบบสปริงรีเทิร์น สเตนเลส แนวตั้ง (Single‑acting pneumatic SS vertical actuator)
      • แอคชูเอเตอร์ลมแบบดับเบิลแอคติ้ง สเตนเลส แนวตั้ง (Double‑acting pneumatic SS vertical actuator)
      • แอคชูเอเตอร์ลมแบบสปริงรีเทิร์น อะลูมิเนียม แนวนอน (Single‑acting pneumatic horizontal aluminum actuator)
      • แอคชูเอเตอร์ลมแบบดับเบิลแอคติ้ง อะลูมิเนียม แนวนอน (Double‑acting pneumatic horizontal aluminum actuator)
      • แอคชูเอเตอร์ไฟฟ้า (Electric actuator)
      • เซนเซอร์ตำแหน่งแบบอุปนัย (Inductive position sensors)
      • ชุดควบคุม C‑TOP (C‑TOP control unit)
      • โพซิชันเนอร์ (Positioner)
      • ด้ามจับแบบแมนนวล (Manual handle)

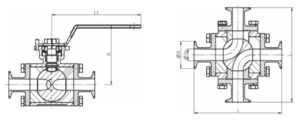

    Datasheet

    Model no Size Do Dn D L L1 H
    SY-BLVN41022004E10100 1" 25.4 22.1 50.5 175 181 131
    SY-BLVN41022004E10125 1 1/4" 31.8 28.5 50.5 175 181 137
    SY-BLVN41022004E10150 1 1/2" 38.1 34.8 50.5 201 181 137
    SY-BLVN41022004E10200 2" 50.8 47.5 64 227 181 145
    SY-BLVN41022004E10250 2 1/2" 63.5 60.2 77.5 262 336 169
    SY-BLVN41022004E10300 3" 76.2 72.9 91 319 436 175
    SY-BLVN41022004E10400 4" 101.6 97.4 119 378 516 185
    SY-BLVN41022004E20025 DN25 28/29 25/26 50.5 175 181 131
    SY-BLVN41022004E20032 DN32 34/35 31/32 50.5 175 181 137
    SY-BLVN41022004E20040 DN40 40/41 37/38 50.5 201 181 137
    SY-BLVN41022004E20050 DN50 52/53 49/50 64 227 181 145
    SY-BLVN41022004E20065 DN65 70 66 91 262 336 169
    SY-BLVN41022004E20080 DN80 85 81 106 319 436 175
    SY-BLVN41022004E20100 DN100 104 100 119 378 516 185

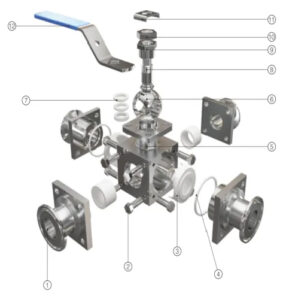

    Parts List

    No. Description Quantity
    01 flange 4
    02 bolt 16
    03 valve seat 2
    04 o-ring 2
    05 valve body 1
    06 ball 1
    07 o-ring 3
    08 valve shaft 1
    09 lock nut 1
    10 nut 1
    11 backstop pad 1
    12 handle 1
