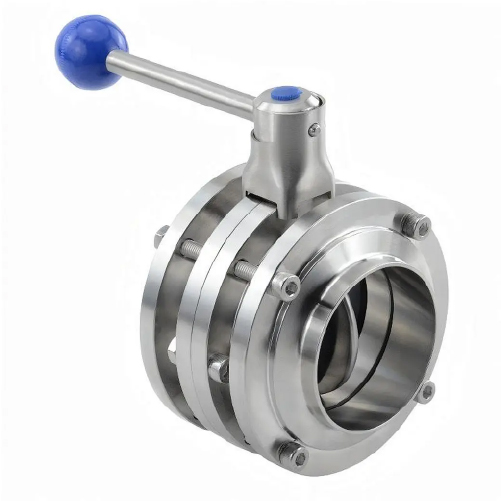

Hygienic Sandwich Butterfly Valve

วาล์วผีเสื้อสเตนเลสสำหรับงานสุขอนามัยแบบขับเคลื่อนด้วยลม เป็นวาล์วปิด‑เปิดประสิทธิภาพสูง ออกแบบมาเพื่อใช้งานในระบบท่อสเตนเลสสำหรับกระบวนการที่ต้องการความสะอาดและความบริสุทธิ์สูง วาล์วชนิดนี้เหมาะอย่างยิ่งสำหรับอุตสาหกรรมอาหาร เครื่องดื่ม เบียร์ ไวน์ ผลิตภัณฑ์นม เครื่องสำอาง ผลิตภัณฑ์ดูแลส่วนบุคคล ยา ชีวเภสัชกรรม และอุตสาหกรรมเซมิคอนดักเตอร์ เมื่อใช้งานร่วมกับโพซิชันเนอร์ วาล์วผีเสื้อสเตนเลสสำหรับงานสุขอนามัยสามารถควบคุมการไหลได้อย่างเชื่อถือและคุ้มค่า

ติดต่อเราง่ายๆผ่าน Line Official

แชร์ให้เพื่อนของคุณ

Features

- สามารถสลับใช้งานร่วมกับด้ามจับแบบแมนนวลหรือแอคชูเอเตอร์ไฟฟ้าได้อย่างง่ายดาย
- ตัวเรือนวาล์วและแผ่นดิสก์ผลิตด้วยกระบวนการฟอร์จ
- การสูญเสียความดันต่ำ
- ความต้านทานการไหลต่ำ
- ติดตั้ง จัดแนว และบำรุงรักษาได้ง่าย
- อัปเกรดได้สะดวก
- ทางเข้าและทางออกสามารถสลับตำแหน่งได้ และรองรับการเชื่อมต่อทุกประเภท

Technical Parameters

Size	1/2″ ~8″, DN15 ~ DN200
Temperature	Working temperature	EPDM, -20 ~ 130°C, -4 ~ 266°F VMQ, -50 ~ 180°C, -58 ~ 356°F FPM, -30 ~ 230°C, -22 ~ 446°F Other materials are available upon request
	Sterilization temperature	150°C, 302°F, Max. 20 min
Working pressure	1/2″ ~ 4″, DN15 ~ DN100	vacuum to10bar, 145psi
	5″ ~ 6″, DN125 ~ DN150	vacuum to 8bar, 116psi
	8″, DN200	vacuum to 5bar, 72psi
Surface finish	Internal Ra16-32µin, 0.4-0.8µm External machined
Pipe joint standard	DIN, SMS, BS / RJT, 3A, ISO / IDF, ASME / BPE
Connection type	welded, clamped, threaded, flanged,or others upon request

Materials

- Medium wetted steel parts EN 1.4301 (AISI 304) or EN 1.4404 & EN 1.4435(AISI 316L)
- Other St. St. Parts EN 1.4301 (AISI 304)
- Valve seat/seal EPDM, SILICONE, FPM, VQM, NBR, HNBR

Options

- แอคชูเอเตอร์ลมแบบสปริงรีเทิร์น (Single‑acting pneumatic actuator)
- แอคชูเอเตอร์ลมแบบดับเบิลแอคติ้ง (Double‑acting pneumatic actuator)
- แอคชูเอเตอร์ไฟฟ้า (Electric actuator)
- เซนเซอร์ตำแหน่งแบบอุปนัย (Inductive position sensors)
- ชุดควบคุม C‑TOP (C‑TOP control unit)
- โพซิชันเนอร์ (Positioner)
- ด้ามดึงแบบ 2–4 ตำแหน่ง (Pull handle, 2–4 positions)
- ด้ามบีบพลาสติกแบบ 13 ตำแหน่ง (Plastic squeeze handle, 13 positions)
- ด้ามบีบสเตนเลสแบบ 13 ตำแหน่ง (Stainless steel squeeze handle, 13 positions)

Datasheet

alldismo coltd

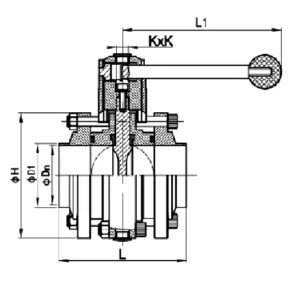

Model no	Size	D1	Dn	L	L1	H	KxK
SY-DFBTV1011004E10050	1/2″	12.7	9.4	100	126	78	8×8
SY-DFBTV1011004E10075	3/4″	19.1	15.8	100	126	78	8×8
SY-DFBTV1011004E10100	1″	25.4	22.1	100	126	78	8×8
SY-DFBTV1011004E10125	1-1/4″	31.8	28.5	100	126	78	8×8
SY-DFBTV1011004E10150	1 1/2″	38.1	34.8	100	126	78	8×8
SY-DFBTV1011004E10200	2″	50.8	47.5	104	126	102	10×10
SY-DFBTV1011004E10250	2 1/2″	63.5	60.2	112	144	115	10×10
SY-DFBTV1011004E10300	3″	76.2	72.9	112	144	128	10×10
SY-DFBTV1011004E10350	3 1/2″	88.9	84.9	120	160	139	11×11
SY-DFBTV1011004E10400	4″	101.6	97.4	128	160	154	11×11
SY-DFBTV1011004E10500	5″	127	123	160	220	185	14×14
SY-DFBTV1011004E10600	6″	152.4	146.9	180	220	215	14×14
SY-DFBTV1011004E10800	8″	203.2	197.7	180	284	285	14×14
SY-DFBTV1011004E11000	10″	254	247.2	180	284	340	14×14
SY-DFBTV1011004E20010	DN10	12/13	9/10	100	126	78	8×8
SY-DFBTV1011004E20015	DN15	18/19	15/16	100	126	78	8×8
SY-DFBTV1011004E20020	DN20	22/23	19/20	100	126	78	8×8
SY-DFBTV1011004E20025	DN25	28/29	25/26	100	126	78	8×8
SY-DFBTV1011004E20032	DN32	34/35	31/32	100	126	86	8×8
SY-DFBTV1011004E20040	DN40	40/41	37/38	100	126	90	8×8
SY-DFBTV1011004E20050	DN50	52/53	49/50	104	126	106	10×10
SY-DFBTV1011004E20065	DN65	70	66	112	144	124	10×10
SY-DFBTV1011004E20080	DN80	85	81	120	160	139	11×11
SY-DFBTV1011004E20100	DN100	104	100	128	160	159	11×11
SY-DFBTV1011004E20125	DN125	129	125	160	220	185	14×14
SY-DFBTV1011004E20150	DN150	154	150	180	220	215	14×14
SY-DFBTV1011004E20200	DN200	204	200	180	284	285	14×14
SY-DFBTV1011004E20250	DN250	254	250	180	284	340	14×14
SY-DFBTV1011004E20300	DN300	305	300	200	350	400	14×14
