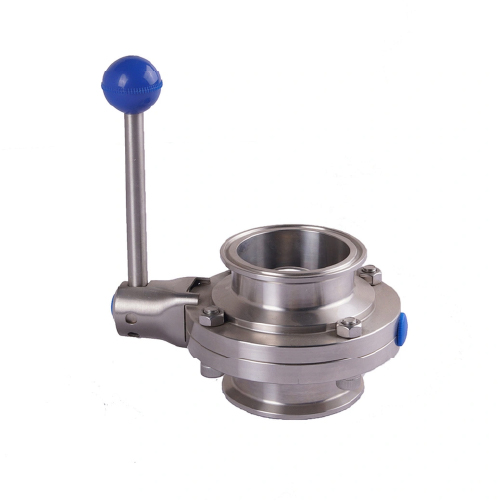

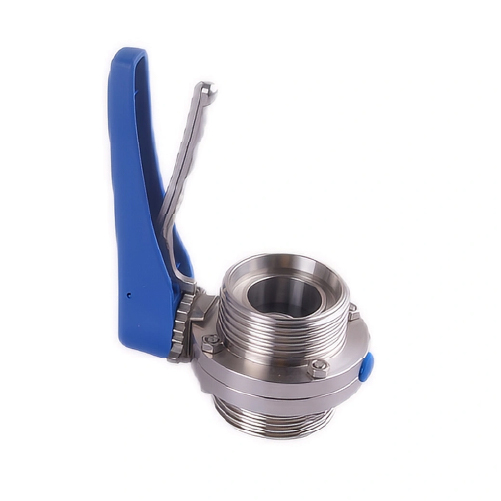

    Hygienic Butterfly Valve

    วาล์วผีเสื้อแบบมิกซ์พรูฟสำหรับงานสุขอนามัย ถูกออกแบบมาเพื่อควบคุมการไหลของตัวกลางที่มีความหนืดต่ำถึงปานกลาง และมีปริมาณอนุภาคสูงได้อย่างมีประสิทธิภาพ วาล์วชนิดนี้ช่วยแยกตัวกลางออกจากกันอย่างปลอดภัย และป้องกันการผสมกันโดยไม่ตั้งใจในกรณีที่ซีทวาล์วเกิดความเสียหาย  การใช้งานที่พบบ่อยที่สุดคือกระบวนการที่ต้องการการแยกผลิตภัณฑ์ออกจากสารทำความสะอาดระบบ CIP (Cleaning‑in‑Place) อย่างปลอดภัย ทั้งในจุดเดียวหรือที่ปลายของแมนิโฟลด์

      • วาล์วผีเสื้อแบบมิกซ์พรูฟสำหรับงานสุขอนามัยสามารถเปิด‑ปิดได้โดยอัตโนมัติด้วยแอคชูเอเตอร์ลมหรือแอคชูเอเตอร์ไฟฟ้า รวมถึงสามารถควบคุมแบบแมนนวลด้วยด้ามจับได้เช่นกัน

    หรือ ติดต่อเราได้ง่ายๆผ่าน Line Official

    แชร์ให้เพื่อนของคุณ

    หมวดหมู่: , ป้ายกำกับ:

    Features

      • สามารถสลับใช้งานร่วมกับด้ามจับแบบแมนนวล แอคชูเอเตอร์ลม และแอคชูเอเตอร์ไฟฟ้าได้อย่างง่ายดาย
      • แรงบิดต่ำเป็นพิเศษ
      • ตัวเรือนวาล์วและแผ่นดิสก์ผลิตด้วยกระบวนการฟอร์จ
      • การสูญเสียความดันต่ำ
      • ความต้านทานการไหลต่ำ
      • ติดตั้ง จัดแนว และบำรุงรักษาได้ง่าย
      • อัปเกรดได้สะดวก
      • ทางเข้าและทางออกสามารถสลับตำแหน่งได้ และรองรับการเชื่อมต่อทุกประเภท



    Technical Parameters

    Size 1/2" ~ 8", DN10 ~ DN200
    Temperature Working temperature EPDM, -20 ~ 130°C, -4 ~ 266°F

    VMQ, -50 ~ 180°C, -58 ~ 356°F

    FPM, -30 ~ 230°C, -22 ~ 446°F

    Other materials are available upon request
    Sterilization temperature 150°C, 302°F, Max. 20 min
    Working pressure 1/2" ~ 4", DN10 ~ DN100 vacuum to10bar, 145psi
    5" ~ 6", DN125 ~ DN150 vacuum to 8bar, 116psi
    8", DN200 vacuum to 5bar, 72psi
    Surface finish Internal Ra16-32µin, 0.4-0.8µm

    External machined
    Pipe joint standard DIN, SMS, BS / RJT, 3A, ISO / IDF, ASME / BPE
    Connection type welded, clamped, threaded, flanged,or others upon request



    Materials

      • Medium wetted steel parts EN 1.4301 (AISI 304) or EN 1.4404 & EN 1.4435(AISI 316L)
      • Other St. St. Parts EN 1.4301 (AISI 304)
      • Valve seat/seal EPDM, SILICONE, FPM, VQM, NBR, HNBR



    Options

      • แอคชูเอเตอร์ลมแบบสปริงรีเทิร์น (Single‑acting pneumatic actuator)
      • แอคชูเอเตอร์ลมแบบดับเบิลแอคติ้ง (Double‑acting pneumatic actuator)
      • แอคชูเอเตอร์ไฟฟ้า (Electric actuator)
      • เซนเซอร์ตำแหน่งแบบอุปนัย (Inductive position sensors)
      • ชุดควบคุม C‑TOP (C‑TOP control unit)
      • โพซิชันเนอร์ (Positioner)
      • ด้ามดึงแบบ 2–4 ตำแหน่ง (Pull handle, 2–4 positions)

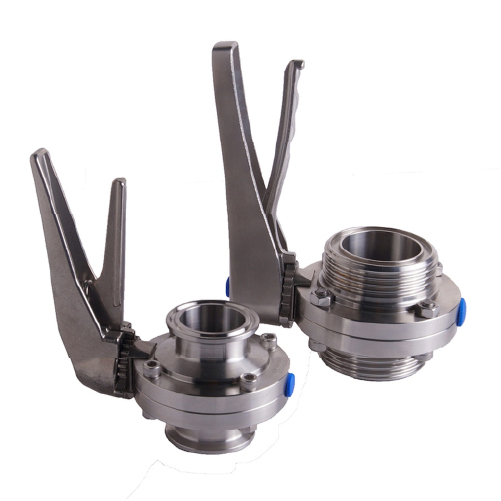

      • ด้ามบีบพลาสติกแบบ 13 ตำแหน่ง (Plastic squeeze handle, 13 positions)
      • ด้ามบีบสเตนเลสแบบ 13 ตำแหน่ง (Stainless steel squeeze handle, 13 positions)



    Datasheet

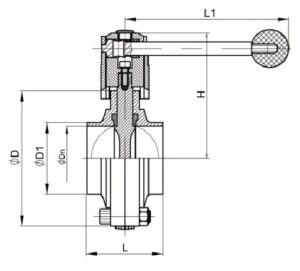

    Model no Size D1 Dn D L L1 H
    SY-BTV1011004E10050 1/2" 12.7 9.4 78 50 140 83
    SY-BTV1011004E10075 3/4" 19.05 15.8 78 50 140 83
    SY-BTV1011004E10100 1" 25.4 22.1 78 50 140 83
    SY-BTV1011004E10125 1 1/4" 31.8 28.5 78 50 140 83
    SY-BTV1011004E10150 1 1/2" 38.1 34.8 86 50 140 87
    SY-BTV1011004E10200 2" 50.8 47.5 102 52 150 95
    SY-BTV1011004E10250 2 1/2" 63.5 60.2 115 56 160 101
    SY-BTV1011004E10300 3" 76.2 72.9 128 56 160 108
    SY-BTV1011004E10350 3 1/2" 88.9 84.9 139 60 180 113
    SY-BTV1011004E10400 4" 101.6 97.4 154 64 180 122
    SY-BTV1011004E10500 5" 127 121.5 185 80 245 144
    SY-BTV1011004E10600 6" 152.4 146.9 215 90 245 159
    SY-BTV1011004E10800 8" 203.2 197.7 285 90 245 194
    SY-BTV1011004E20010 DN10 12/13 9/10 78 50 140 83
    SY-BTV1011004E20015 DN15 18/19 15/16 78 50 140 83
    SY-BTV1011004E20020 DN20 22/23 19/20 78 50 140 83
    SY-BTV1011004E20025 DN25 28/29 25/26 78 50 140 83
    SY-BTV1011004E20032 DN32 34/35 31/32 86 50 140 87
    SY-BTV1011004E20040 DN40 40/41 37/38 90 50 140 89
    SY-BTV1011004E20050 DN50 52/53 49/50 106 52 140 97
    SY-BTV1011004E20065 DN65 70 66 124 56 160 106
    SY-BTV1011004E20080 DN80 85 81 139 60 160 120
    SY-BTV1011004E20100 DN100 104 100 159 64 180 130
    SY-BTV1011004E20125 DN125 129 125 185 80 245 144
    SY-BTV1011004E20150 DN150 154 150 215 90 245 159
    SY-BTV1011004E20200 DN200 204 200 285 90 245 194

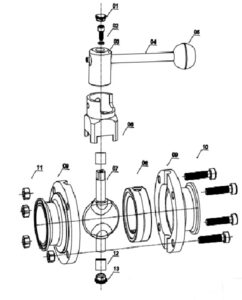

    Parts List

    No. Description Quantity
    01 cover for rotating shaft of pull handle 1
    02 bolt 1
    03 rotating shaft for pull handle 1
    04 pull handle 1
    05 plastic ball for pull handle 1
    06 square cover for pull handle 1
    07 disc 1
    08 seat / seal / gasket 1
    09 valve body 1
    10 bolt 4
    11 nut 1
    12 brush 1
    13 cover for valve body 1
