    Aseptic Diaphragm Valve

    วาล์วไดอะแฟรมปลอดเชื้อ (Aseptic diaphragm valves) เหมาะอย่างยิ่งสำหรับการควบคุมการไหลและงานปลอดเชื้อในกระบวนการสุขอนามัยและปลอดเชื้อ ใช้งานได้ดีในอุตสาหกรรมยา อาหาร และเทคโนโลยีชีวภาพ  วาล์วไดอะแฟรมปลอดเชื้อสามารถเปิด‑ปิดได้ทั้งแบบอัตโนมัติผ่านแอคชูเอเตอร์ลมและแอคชูเอเตอร์ไฟฟ้า หรือแบบแมนนวลด้วยด้ามจับ วาล์วยังสามารถติดตั้งชุดควบคุมสำหรับการเปิด‑ปิด และติดตั้งโพซิชันเนอร์เพื่อการควบคุมอัตราการไหลอย่างแม่นยำ





    ติดต่อเราง่ายๆผ่าน Line Official

    Categories: , Tag:

    แชร์ให้เพื่อนของคุณ



    Operating principles

      • ไดอะแฟรมของวาล์วไดอะแฟรมปลอดเชื้อทำหน้าที่เป็นทั้งซีลตัวเรือนและซีลที่เบาะวาล์ว โดยไม่มีช่องทางเชื่อมต่อกับสภาพแวดล้อมภายนอก ทำให้วาล์วชนิดนี้เหมาะอย่างยิ่งสำหรับกระบวนการปลอดเชื้อ
      • เมื่อวาล์วกำลังปิด แผ่นกด (pressure pad) ที่รองรับไดอะแฟรมจะถูกขยับเข้าไปยังพื้นผิวซีลของตัวเรือนวาล์ว เมื่อแผ่นกดเคลื่อนเข้าใกล้พื้นผิวซีล ไดอะแฟรมจะโค้งงอและถูกกดลงบนบริเวณที่นั่งวาล์วตรงกลางตัวเรือน ส่งผลให้วาล์วปิดสนิท
      • ความสัมพันธ์เชิงกลระหว่างตัวเรือนวาล์วและแผ่นกดช่วยป้องกันไม่ให้เกิดการกดไดอะแฟรมเกินกำลัง
      • วาล์วไดอะแฟรมปลอดเชื้อสามารถเปิดหรือปิดได้ทั้งแบบแมนนวล แบบนิวเมติก รวมถึงผ่านชุดควบคุมและโซลินอยด์วาล์ว



    Features

      • ตัวเรือนวาล์วสามารถผลิตได้ทั้งแบบหล่อ (casted) และแบบตีขึ้นรูป (forged)
      • เหมาะอย่างยิ่งสำหรับการควบคุมการไหลและงานปลอดเชื้อ
      • ทำความสะอาดได้ง่ายกว่าเมื่อเทียบกับวาล์วประเภทอื่น
      • เหมาะสำหรับตัวกลางที่มีอนุภาคปะปน
      • เกิดคาวิเทชันน้อยกว่าเมื่อใช้สำหรับควบคุมการไหล
      • ไม่มีโพรงสะสมของเหลว และสามารถระบายตัวเองได้ (Self‑draining)

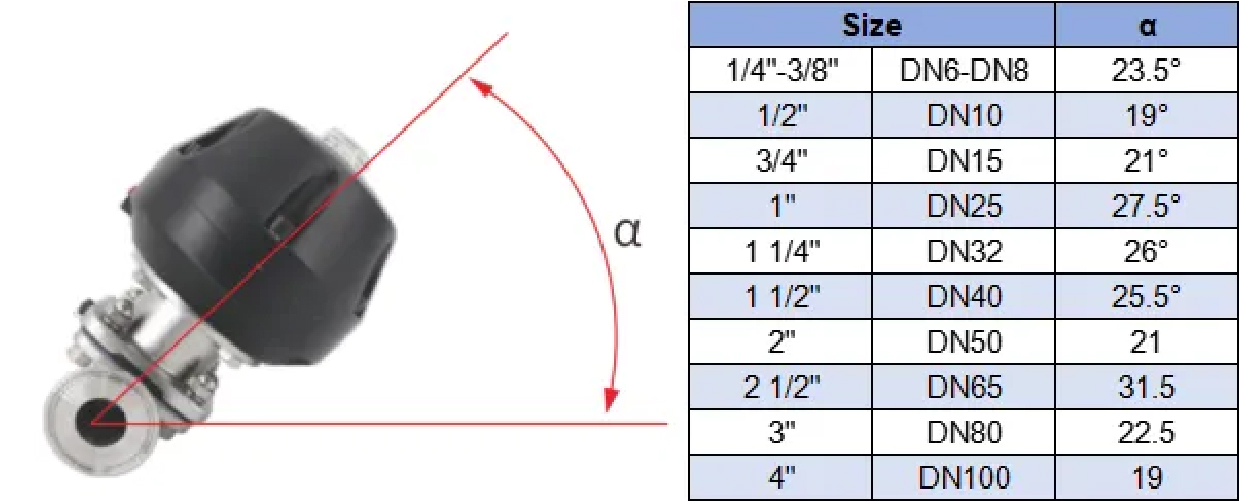

      • เพื่อให้ได้ประสิทธิภาพการระบายตัวเองที่สมบูรณ์แบบ สำหรับท่อที่มีความยาว แนะนำให้ติดตั้งวาล์วเอียงตามมุม α° ดังภาพด้านล่าง เพื่อให้มั่นใจว่าระบบสามารถระบายของเหลวได้อย่างสมบูรณ์ทั้งระบบ
      • alldismo coltd
      • ตัวเรือนวาล์วและไดอะแฟรมมีให้เลือกหลายวัสดุและหลายรุ่น
      • การซีลระหว่างปุ่มยึด (lug boss) รอบตัวเรือนวาล์วและสันนูนที่ตำแหน่งสอดคล้องกันบนไดอะแฟรม ช่วยให้ไดอะแฟรมสามารถซีลกับตัวเรือนวาล์วได้อย่างสมบูรณ์ ไม่ว่าวาล์วจะอยู่ในสถานะเปิดหรือปิด ส่งผลให้วาล์วสามาร
      • ระบายของเหลวได้หมดจดและทำความสะอาดได้ง่าย ตรงตามมาตรฐานการออกแบบของ EHEDG
      • มีให้เลือกครบทุกขนาดการเชื่อมต่อและทุกรูปแบบ พร้อมระบบล็อกในตัว
      • รองรับการตั้งค่าจำกัดระยะสโตรกทั้งขั้นต่ำและขั้นสูงสุด (Minimum and maximum stroke limitation)



    Technical Parameters

    Size 1/4″ ~ 3″, DN8 ~ DN80
    Temperature Working temperature EPDM, -10 ~ 130°C, 14 ~ 266°F
    EPDM+PTFE, -10 ~ 150°C, 14 ~ 302°F
    Sterilization temperature 150°C, 302°F, Max. 60 min
    Working pressure 1/4″ ~ 2″, DN8 ~ DN50， EPDM vacuum to10bar, 145psi
    1/4″ ~ 2″, DN8 ~ DN50， EPDM + PTFE vacuum to 6bar, 87psi
    2.5″ ~ 3″, DN65 ~ DN80, EPDM vacuum to 8bar, 116psi
    2.5″ ~ 3″, DN65 ~ DN80，EPDM + PTFE vacuum to 5bar, 72psi
    Surface finish Internal Ra≤20µin, 0.5µm (SF1); Ra≤15µin, 0.375µm (SF4);
    External sand-blasted
    Pipe joint standard DIN, SMS, BS / RJT, 3A, ISO / IDF, ASME / BPE
    Connection type welded, clamped, threaded, flanged,or others upon request



    Materials

      • Valve body 14435 (ASTM A 351 CF3M), 1.4435 – BN2 (316L) Fe < 0.5% or 1.4404 (AISI 316L)
      • Diaphragm EPDM, EPDM+PTFE adhesive, EPDM+PTFE separate, SILICONE

    Options

    alldismo coltd



    Datasheet

    alldismo coltd

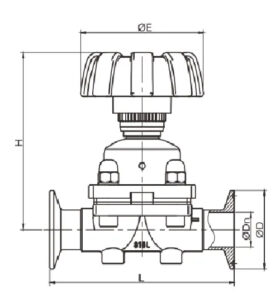

    Model no Size Do Dn D E L H
    SY-DV2102200P10025 1/4″ 6.35 4.3 25.4 36 63.5 65
    SY-DV2102200P10038 3/8″ 9.5 7.5 25.4 36 63.5 65
    SY-DV2102200P10050 1/2″ 12.7 9.4 25.4 36/65 63.5/108 65/73
    SY-DV2102200P10075 3/4″ 19.05 15.8 50.5 65/85 117/127 75/113
    SY-DV2102200P10100 1″ 25.4 22.1 50.5 85 127 115
    SY-DV2102200P10125 1 1/4″ 31.8 28.5 50.5 105 146 133
    SY-DV2102200P10150 1 1/2″ 38.1 34.8 50.5 105 159 135
    SY-DV2102200P10200 2″ 50.8 47.5 64 125 190 156
    SY-DV2102200P10250 2 1/2″ 63.5 60.2 77.5 125/210 190/265 160/250
    SY-DV2102200P10300 3″ 76.2 72.9 91 210 265 256
    SY-DV2102200P10400 4″ 101.6 97.4 119 210 340 268
    SY-DV2102200P20008 DN8 10 8 34 36 63.5 65
    SY-DV2102200P20010 DN10 12/13 9/10 34 36 63.5 65
    SY-DV2102200P20015 DN15 18/19 15/16 34 36/65 63.5/108 65/73
    SY-DV2102200P20020 DN20 22/23 19/20 34 65/85 117/127 75/113
    SY-DV2102200P20025 DN25 28/29 25/26 50.5 85 127 115
    SY-DV2102200P20032 DN32 34/35 31/32 50.5 105 146 133
    SY-DV2102200P20040 DN40 40/41 37/38 50.5 105 159 135
    SY-DV2102200P20050 DN50 52/53 49/50 64 125 190 156
    SY-DV2102200P20065 DN65 70 66 91 125/210 190/265 160/250
    SY-DV2102200P20080 DN80 85 81 106 210 265 256
    SY-DV2102200P20100 DN100 104 100 119 210 340 268



    Parts List

    alldismo coltd

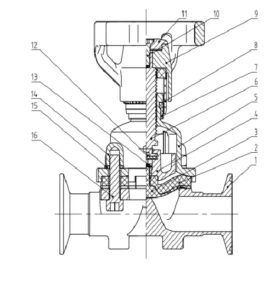

    No. Description Quantity
    1 valve body 1
    2 diaphragm EPDM + PTFE 1
    3
    4 slip piece 1
    5 bonnet 1
    6 valve shaft 1
    7 position indicator ring 1
    9 SS handle 1
    10 screw 1
    11 cover for SS handle 1
    14 acorn nut 4
    15 spring wahser 4
    16 bolt 4
