    Regulating Diaphragm Valve

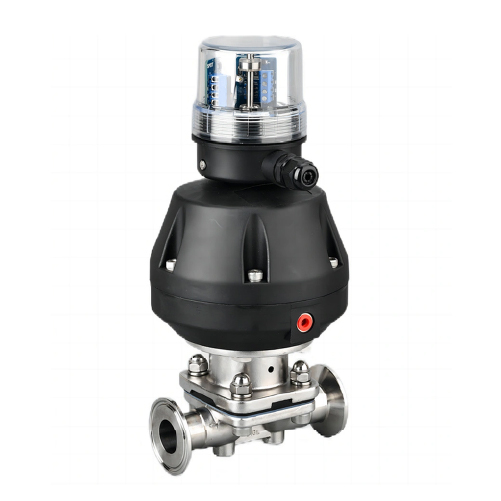

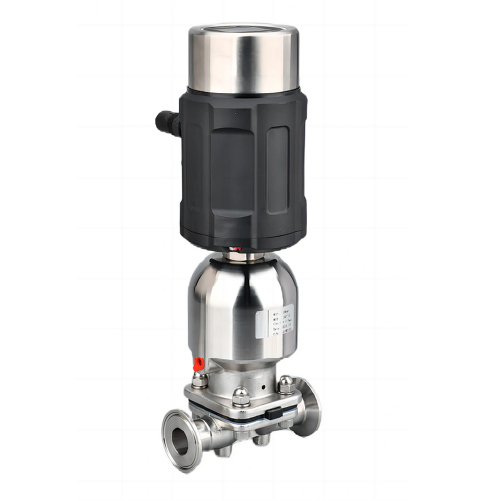

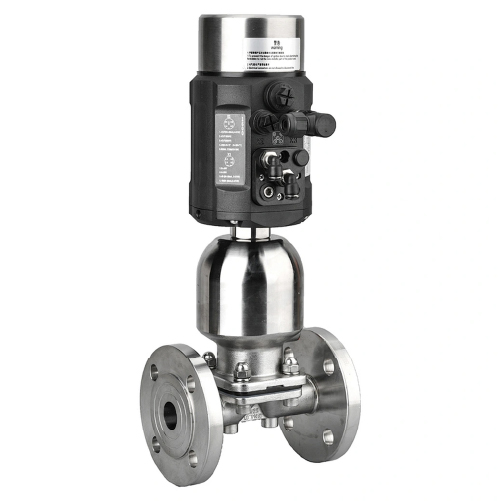

    วาล์วไดอะแฟรมควบคุมการไหล (Regulating diaphragm valves) ถูกใช้อย่างแพร่หลายในระบบควบคุมของไหล และสามารถรองรับการควบคุมอัตโนมัติจากระยะไกลได้อย่างมีประสิทธิภาพ โพซิชันเนอร์อัจฉริยะ (Intelligent positioner) เป็นอุปกรณ์ควบคุมตำแหน่งการเปิด‑ปิดของวาล์วที่ทำงานด้วยไมโครโปรเซสเซอร์ โดยสามารถตั้งค่าระดับการเปิดของวาล์วผ่านสัญญาณอินพุตจากภายนอกได้  วาล์วไดอะแฟรมควบคุมการไหลของ Sangyie เหมาะอย่างยิ่งสำหรับอุตสาหกรรมอาหารและชีวเภสัชกรรม รวมถึงอุตสาหกรรมเซมิคอนดักเตอร์อัลตร้าพิวร์ ไมโครอิเล็กทรอนิกส์ และอุตสาหกรรมเคมีชั้นดี

    หรือ ติดต่อเราได้ง่ายๆผ่าน Line Official

    แชร์ให้เพื่อนของคุณ

    หมวดหมู่: , ป้ายกำกับ:

    Operating principles

      • ไดอะแฟรมของวาล์วไดอะแฟรมควบคุมการไหลทำหน้าที่เป็นทั้งซีลตัวเรือนและซีลที่เบาะวาล์ว โดยไม่มีช่องทางที่เชื่อมต่อกับสภาพแวดล้อมภายนอก ทำให้วาล์วชนิดนี้เหมาะอย่างยิ่งสำหรับกระบวนการควบคุมการไหล
      • เมื่อวาล์วกำลังปิด แผ่นกด (pressure pad) ที่รองรับไดอะแฟรมจะถูกขยับเข้าไปยังพื้นผิวซีลของตัวเรือนวาล์ว เมื่อแผ่นกดเคลื่อนเข้าใกล้พื้นผิวซีล ไดอะแฟรมจะโค้งงอและถูกกดลงบนบริเวณที่นั่งวาล์วตรงกลางตัวเรือน ส่งผลให้วาล์วปิดสนิท
      • ความสัมพันธ์เชิงกลระหว่างตัวเรือนวาล์วและแผ่นกดช่วยป้องกันไม่ให้เกิดการกดไดอะแฟรมเกินกำลัง
      • วาล์วไดอะแฟรมควบคุมการไหลสามารถเปิดหรือปิดได้ทั้งแบบแมนนวล แบบนิวเมติก รวมถึงผ่านชุดควบคุมและโซลินอยด์วาล์ว



    Features

      • เหมาะอย่างยิ่งสำหรับการควบคุมการไหลและงานปลอดเชื้อ
      • ทำความสะอาดได้ง่ายกว่าเมื่อเทียบกับวาล์วประเภทอื่น
      • เหมาะสำหรับตัวกลางที่มีอนุภาคปะปน
      • เกิดคาวิเทชันน้อยกว่าเมื่อใช้สำหรับควบคุมการไหล
      • ตัวเรือนวาล์วและไดอะแฟรมมีให้เลือกหลายวัสดุและหลายรูปแบบ
      • ไม่มีโพรงสะสมของเหลว และสามารถระบายตัวเองได้ (Self‑draining)
      • เพื่อให้ได้ประสิทธิภาพการระบายตัวเองที่สมบูรณ์แบบ

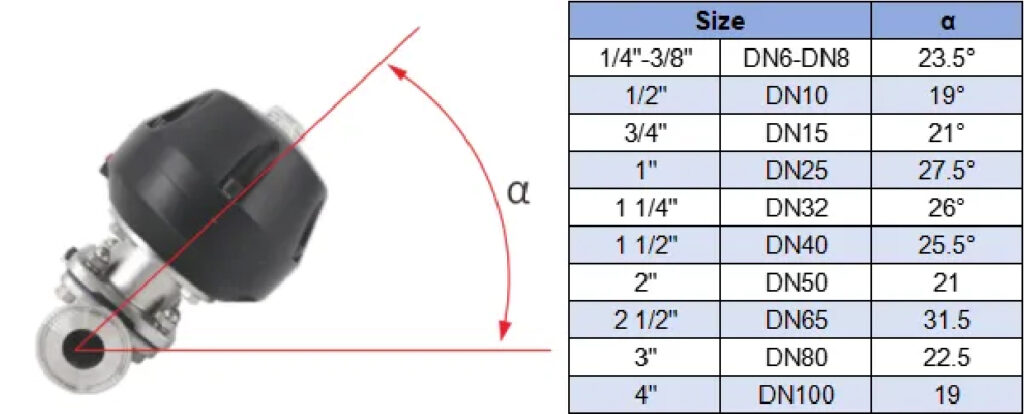

      • สำหรับท่อที่มีความยาว แนะนำให้ติดตั้งวาล์วเอียงตามมุม α° ดังภาพด้านล่าง เพื่อให้มั่นใจว่าระบบสามารถระบายของเหลวได้อย่างสมบูรณ์ทั้งระบบ
      • ตัวเรือนวาล์วและไดอะแฟรมมีให้เลือกหลายวัสดุและหลายรุ่น
      • การซีลระหว่างปุ่มยึด (lug boss) รอบตัวเรือนวาล์วและสันนูนที่ตำแหน่งสอดคล้องกันบนไดอะแฟรม ช่วยให้ไดอะแฟรมสามารถซีลกับตัวเรือนวาล์วได้อย่างสมบูรณ์ ไม่ว่าวาล์วจะอยู่ในสถานะเปิดหรือปิด ส่งผลให้วาล์วสามาร
      • ระบายของเหลวได้หมดจดและทำความสะอาดได้ง่าย ตรงตามมาตรฐานการออกแบบของ EHEDG
      • มีให้เลือกครบทุกขนาดการเชื่อมต่อและทุกรูปแบบ พร้อมระบบล็อกในตัว
      • รองรับการตั้งค่าจำกัดระยะสโตรกทั้งขั้นต่ำและขั้นสูงสุด (Minimum and maximum stroke limitation)



    Techinical Features

      • โครงสร้างกะทัดรัดและขนาดภายนอกเล็ก ตอบโจทย์พื้นที่ติดตั้งที่จำกัดได้ดียิ่งขึ้น
      • ประสิทธิภาพเสถียรและเชื่อถือได้
      • การตอบสนองไว
      • หน้าจอ LCD ขนาดใหญ่
      • ใช้งานง่าย
      • อินเทอร์เฟซไฟฟ้ามาตรฐาน เดินสายได้สะดวก
      • ปรับตั้งได้อย่างแม่นยำ
      • ทนต่อสัญญาณรบกวนได้ดี
      • คันโยกป้อนกลับแบบสปริงป๊อปอัพ ติดตั้งง่าย
      • มีอินเทอร์เฟซหลายขนาดรองรับเส้นผ่านศูนย์กลางที่แตกต่างกัน



    Technical Parameters

    Size 1/4" ~ 4", DN8 ~ DN100
    Temperature Working temperature EPDM, -10 ~ 130°C, 14 ~ 266°F
    EPDM+PTFE, -10 ~ 150°C, 14 ~ 302°F
    Sterilization temperature 150°C, 302°F, Max. 60 min
    Working pressure 1/4" ~ 2", DN8 ~ DN50， EPDM vacuum to10bar, 145psi
    1/4" ~ 2", DN8 ~ DN50， EPDM + PTFE vacuum to 6bar, 87psi
    2.5" ~ 4", DN65 ~ DN100, EPDM vacuum to 8bar, 116psi
    2.5" ~ 4", DN65 ~ DN100， EPDM + PTFE vacuum to 5bar, 72psi
    Surface finish Internal Ra≤20µin, 0.5µm (SF1); Ra≤15µin, 0.375µm (SF4);
    External sand-blasted
    Pipe joint standard DIN, SMS, BS / RJT, 3A, ISO / IDF, ASME / BPE
    Connection type welded, clamped, threaded, flanged,or others upon request



    Materials

      • Valve body 14435 (ASTM A 351 CF3M), 1.4435 - BN2 (316L) Fe < 0.5% or 1.4404 (AISI 316L)
      • Diaphragm EPDM, EPDM+PTFE adhesive, EPDM+PTFE separate, SILICONE

    Datasheet

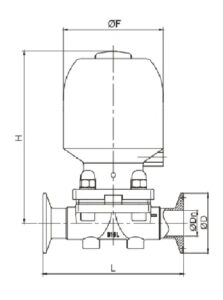

    Model no Size Do Dn D F L H
    SY-DV24C2200P10025 1/4" 6.35 4.3 25.4 44 63.5 95
    SY-DV24C2200P10038 3/8" 9.53 7.53 25.4 44 63.5 95
    SY-DV24C2200P10050 1/2" 12.7 9.4 25.4 44/58 63.5/108 95/111
    SY-DV24C2200P10075 3/4" 19.05 15.8 50.5 58/90 117/127 114/146
    SY-DV24C2200P10100 1" 25.4 22.1 50.5 90 127 146
    SY-DV24C2200P10125 1 1/4" 31.8 28.5 50.5 112 146 180
    SY-DV24C2200P10150 1 1/2" 38.1 34.8 50.5 112 159 180
    SY-DV24C2200P10200 2" 50.8 47.5 64 138 190 215
    SY-DV24C2200P10250 2 1/2" 63.5 60.2 77.5 138/168 190/265 221/345
    SY-DV24C2200P10300 3" 76.2 72.9 91 168 265 345
    SY-DV24C2200P10400 4" 101.6 97.4 119 198 340 400
    SY-DV24C2200P20008 DN8 10 8 34 44 63.5 95
    SY-DV24C2200P20010 DN10 12/13 9/10 34 44 63.5 95
    SY-DV24C2200P20015 DN15 18/19 15/16 34 44/58 63.5/108 95/111
    SY-DV24C2200P20020 DN20 22/23 19/20 34 58/90 117/127 114/146
    SY-DV24C2200P20025 DN25 28/29 25/26 50.5 90 127 146
    SY-DV24C2200P20032 DN32 34/35 31/32 50.5 112 146 180
    SY-DV24C2200P20040 DN40 40/41 37/38 50.5 112 159 180
    SY-DV24C2200P20050 DN50 52/53 49/50 64 138 190 215
    SY-DV24C2200P20065 DN65 70 66 91 138/168 190/265 221/345
    SY-DV24C2200P20080 DN80 85 81 106 168 265 345
    SY-DV24C2200P20100 DN100 104 100 119 198 340 400



    Parts List

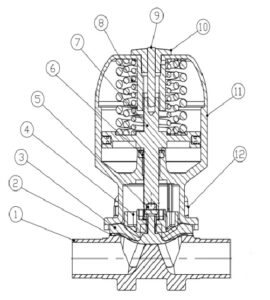

    No. Description Quantity
    1 valve body 1
    2 diaphragm EPDM + PTFE 1
    3
    4 press block for diaphragm 1
    6 gasket for piston 1
    7 piston  assembly 1
    8 spring  assembly 1
    9 open & close  indicator lever 1
    10 dust cover 1
    11 actuator body 1
    12 bolt assembly 4

    Regulating Diaphragm Valve จาก 10 รีวิว

    1. คุณอัครเดช (วิศวกรระบบ) –

      วัสดุดูดี ทนต่อสภาพแวดล้อมในโรงงานได้ดีค่ะ

    2. คุณมณีรัตน์ (ฝ่ายจัดซื้อ) –

      ใช้ในงานติดตั้งระบบใหม่ ลูกค้าปลายทางไม่เคย complain เลยครับ

    3. คุณโฟกัส (ช่างเทคนิค) –

      ใช้ในงานระบบอัตโนมัติในโรงงาน ทำงานได้ตามที่ออกแบบไว้ค่ะ

    4. คุณธันวา (ช่างหน้างาน) –

      ใช้ในงาน service ลูกค้าอุตสาหกรรม ลูกค้าพอใจในคุณภาพค่ะ

    5. คุณปิยวัฒน์ (ช่างเทคนิค) –

      เหมาะกับงาน onsite หน้างานจริง แพ็คมาดี ไม่เสียหายระหว่างขนส่งค่ะ

    6. คุณน้ำหวาน (ฝ่ายจัดซื้อโรงงาน) –

      ใช้กับระบบอัตโนมัติในไลน์ผลิต ทำงานได้ตามที่ต้องการค่ะ

    7. คุณอัครเดช (วิศวกรระบบ) –

      ใช้กับงานประกอบเครื่องจักรใหม่ ลูกค้าปลายทางไม่เคย complain ครับ

    8. คุณบอล (ช่างไฟ) –

      เหมาะกับงานที่ต้องการความเสถียรสูง ใช้มาสักพักยังนิ่งดีค่ะ

    9. คุณอิงฟ้า (ฝ่าย QC) –

      วัสดุดูแน่น ใช้ในพื้นที่ร้อนและชื้นยังไม่เจอปัญหาครับ

    10. คุณมายด์ (ฝ่าย QC) –

      ใช้ในงานประกอบตู้คอนโทรล ลูกค้าปลายทางก็ชมว่างานเนียนดีค่ะ ใช้ดีในไลน์แรก เลยกลับมาซื้อเพิ่มไปลงอีกหลายจุดในโรงงานค่ะ
